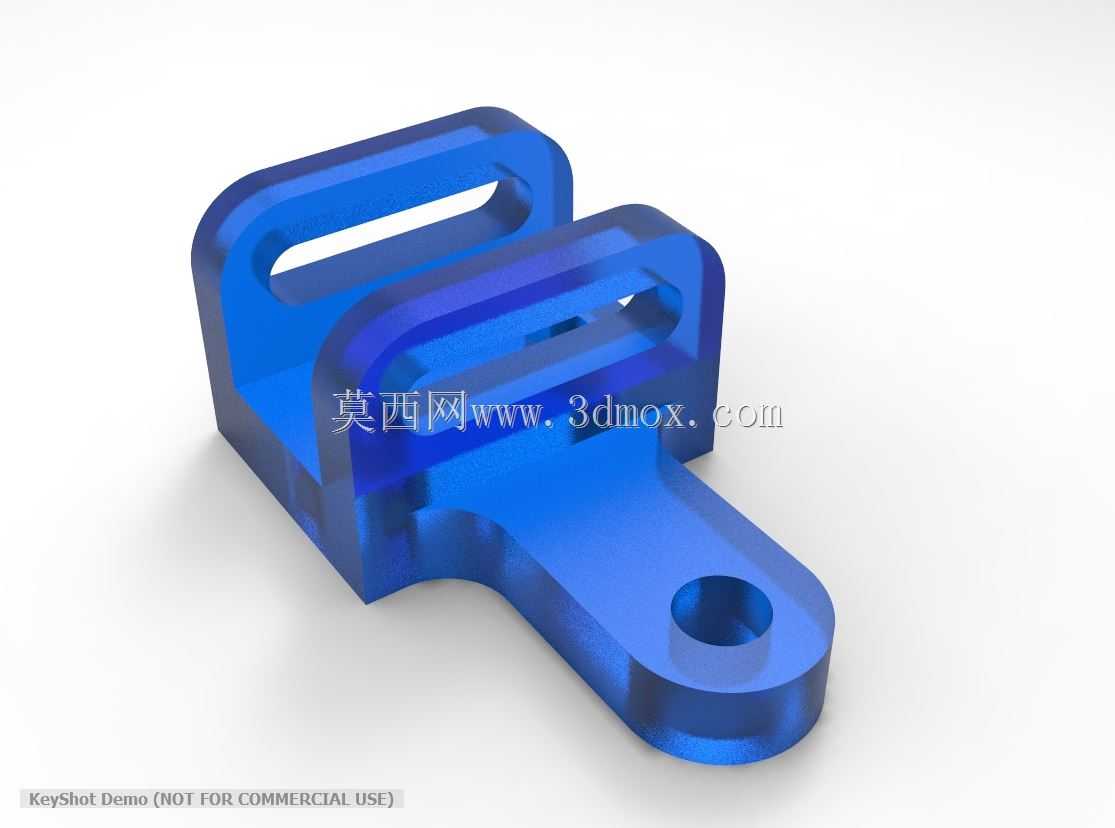

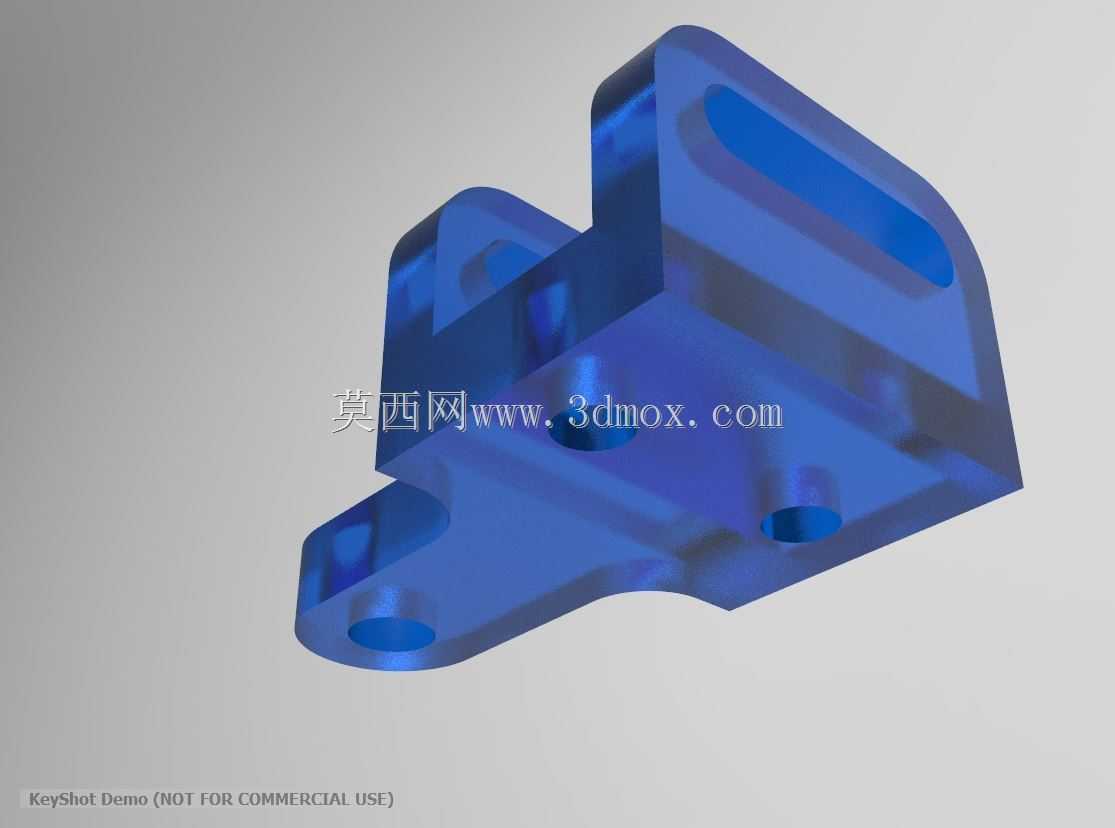

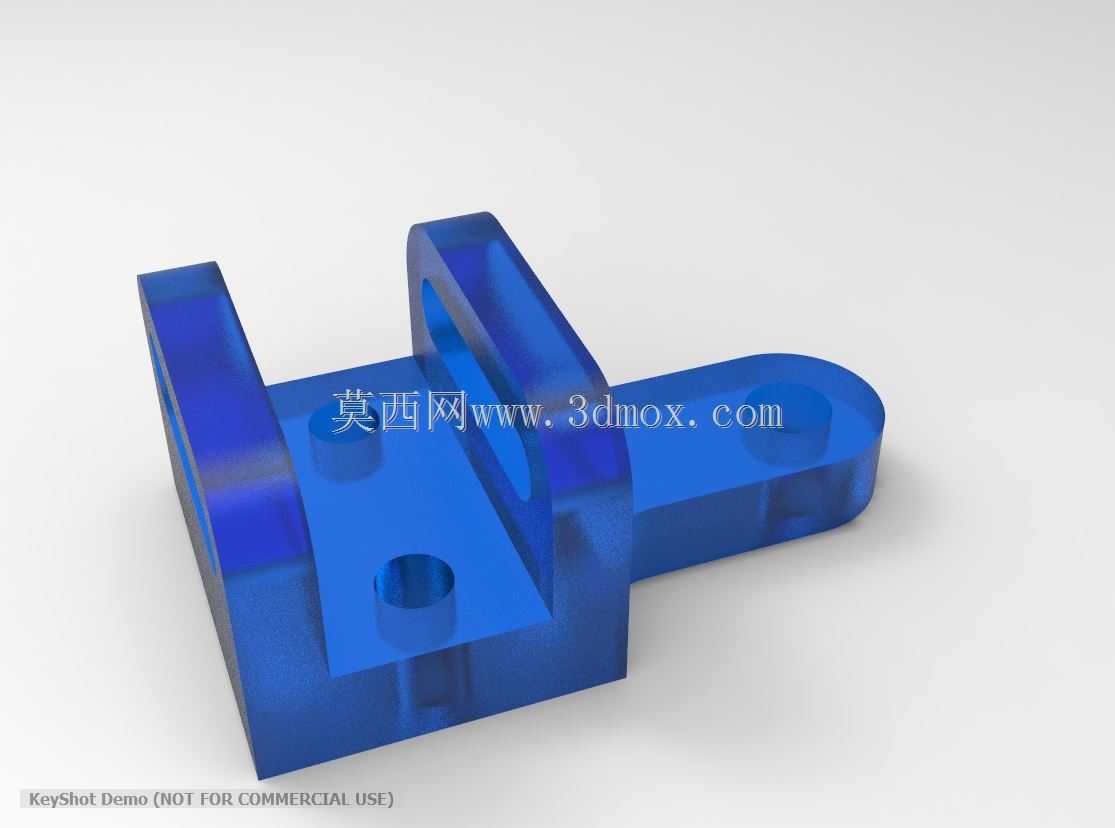

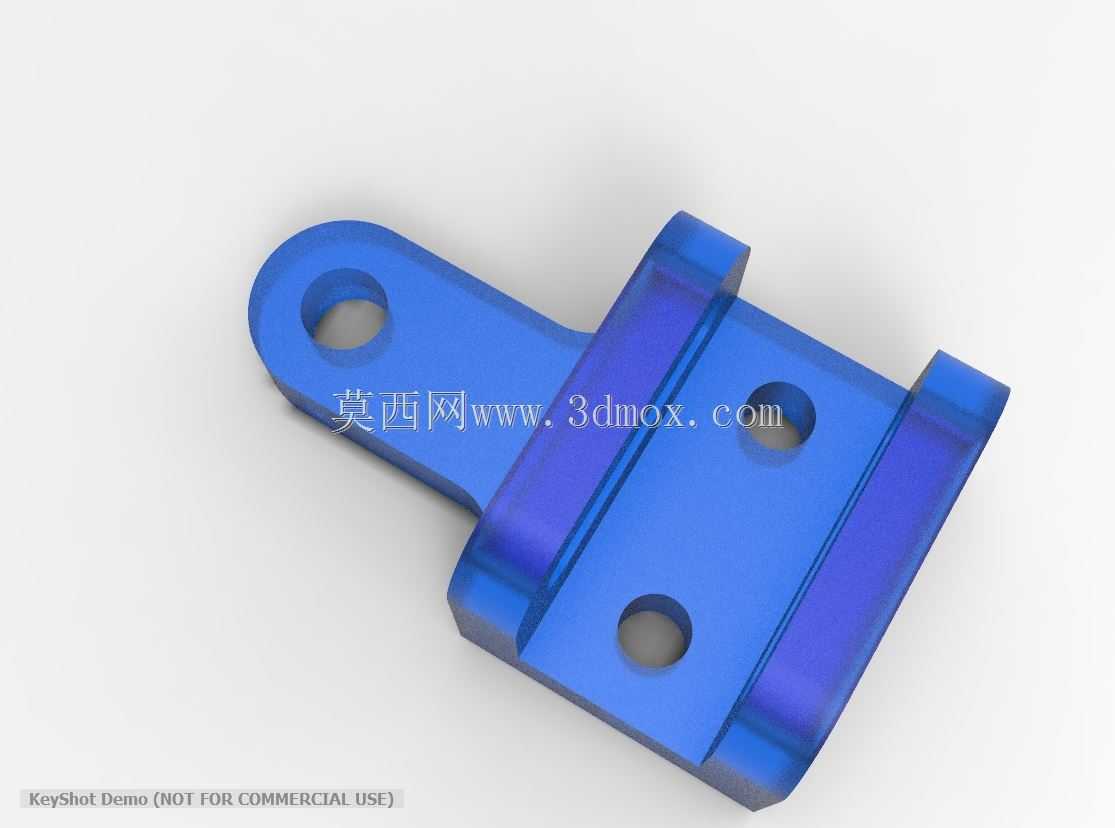

传感器安装用蓝色可调式固定支架结构

　　在工业传感检测工位的布局中，这类可调式固定支架的应用场景覆盖了流水线工件到位检测、设备运行位置反馈、工装夹具定位校验等多个环节，是传感单元与设备主体之间的核心连接载体。不同于一体式焊接固定的支座，该支架的结构设计预留了充足的位置调整余量，能够适配不同检测距离、不同安装角度的传感器布设需求，在小批量设备改型、工位检测方案迭代时，无需重新加工安装基座，仅通过调整支架的固定位置即可完成传感单元的位置校准，大幅压缩现场调试的周期。从功能特性来看，支架主体采用一体化切削成型的结构，没有额外的拼接焊缝与连接接缝，整体刚性能够满足工业现场持续振动工况下的使用要求，不会因为设备长期运行产生的微幅振动导致支架形变、传感检测位置偏移。

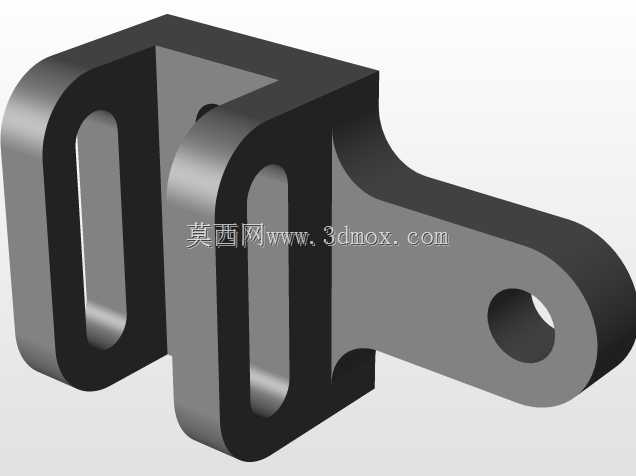

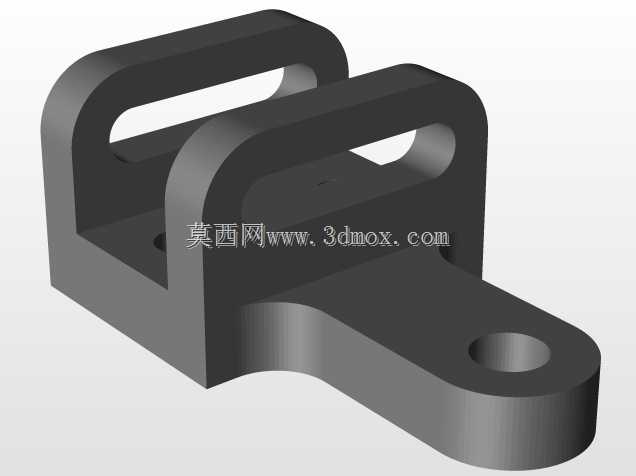

　　支架上部设置的两个平行长槽结构，是整个部件的核心调节结构，长槽的宽度适配常规的M4、M5内六角安装螺栓，安装时可以沿着长槽的长度方向滑动调整支架的前后固定位置，调整行程覆盖常见光电式、接近式传感器的有效检测距离区间，无需额外加装延长垫片即可完成位置微调。支架末端延伸出的单耳带孔结构，用于连接传感单元的固定端，孔位的内径匹配传感器尾部的标准安装轴径，装配时可以通过孔位与传感器轴的配合完成初步定位，再通过侧面的紧定螺钉完成锁紧，既能够保证传感器安装后的同轴度，也可以在需要调整检测角度时，松开紧定螺钉转动传感器至目标角度后再锁紧，适配倾斜检测、垂直检测等不同的布设要求。从设计思路层面拆解，该支架的结构做了针对性的应力优化，

　　在长槽与末端单耳的过渡位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，即使在安装螺栓锁紧力过大、或者设备受到意外外力冲击时，过渡位置也不会出现应力断裂的情况。支架的整体厚度经过核算，在满足安装刚性的前提下尽可能做了轻量化处理，不会因为自身重量过大给安装基面带来额外的负载，同时蓝色的表面处理层不仅能够提升部件的防锈耐腐蚀能力，在设备维保排查时也能够快速识别到传感安装部件的位置，提升日常点检的效率。关于安装边界的参数，该支架的两个长槽的中心距适配工业铝型材的标准槽距，既可以直接安装在欧标2020、3030铝型材搭建的设备机架上，也可以通过转接板安装在钢板焊接的设备机身上，安装时不需要对安装基面做特殊的二次加工，

　　只要基面平整度满足常规机械安装要求即可完成固定。末端单耳的安装孔中心到支架安装基面的高度差经过精准控制，安装后传感器的检测面高度能够匹配常规流水线工件的输送高度，不需要额外加装增高座来调整检测高度。在实际使用过程中，这类支架还可以根据现场需求拓展使用场景，比如在末端单耳位置加装小型缓冲垫后，也可以作为轻型线缆的固定支座、小型气动管路的走线固定座使用，结构的通用性较强。不同于市面上常见的弯折成型钣金支架，该支架的实体结构在长期使用后不会出现钣金件常见的回弹变形问题，位置调整后的重复定位精度更高，对于检测精度要求较高的工位，比如工件尺寸检测、位置到位确认等场景，能够长期保持检测位置的一致性，减少因为支架形变带来的检测误判问题。支架的棱边全部做了倒角处理，安装调试过程中不会划伤操作人员的手部，也不会刮破传感器连接线缆的外绝缘层，符合机械安全设计的相关要求。在装配流程上，该支架的安装不需要特殊的专用工具，使用常规的内六角扳手、开口扳手即可完成全部的装配与调整工作，现场运维人员不需要经过专门的培训即可完成位置调试与部件更换，降低了设备运维的技术门槛。
