传感器配套转角连接基座结构设计

　　在工业自动化检测工位的布局中，传感器的安装角度往往无法直接适配被测面的检测需求，这类转角连接基座正是为解决传感器安装角度偏移、检测光路或感应面无法对准被测区域的问题而设计的结构件。从实际产线应用来看，这类构件常出现在光电传感器、接近开关的侧装工位，比如输送线侧边的工件到位检测场景，当传感器需要从垂直于输送方向转为斜向对准工件定位缺口时，直接将传感器固定在型材支架上会出现感应距离偏差、检测盲区扩大的问题，而通过该转角基座的过渡，能够让传感器的感应端面精准贴合预设的检测角度，避免因安装角度偏差导致的误触发、漏检测问题。

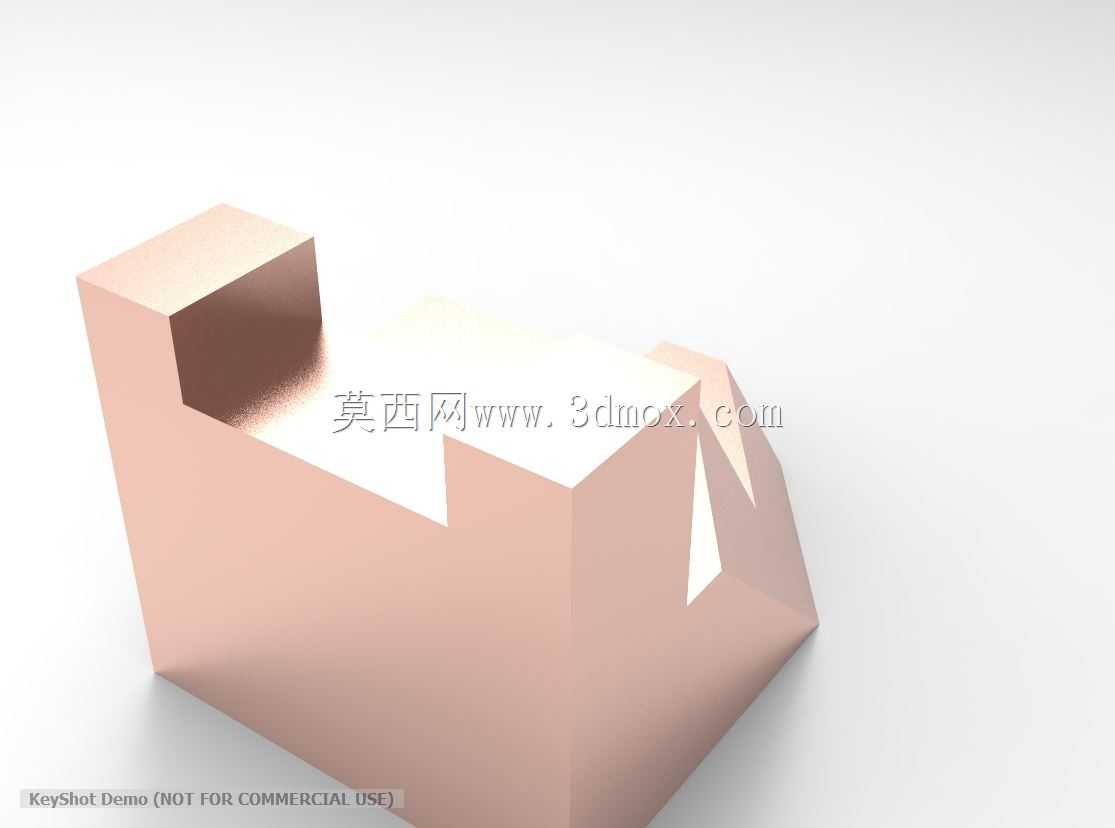

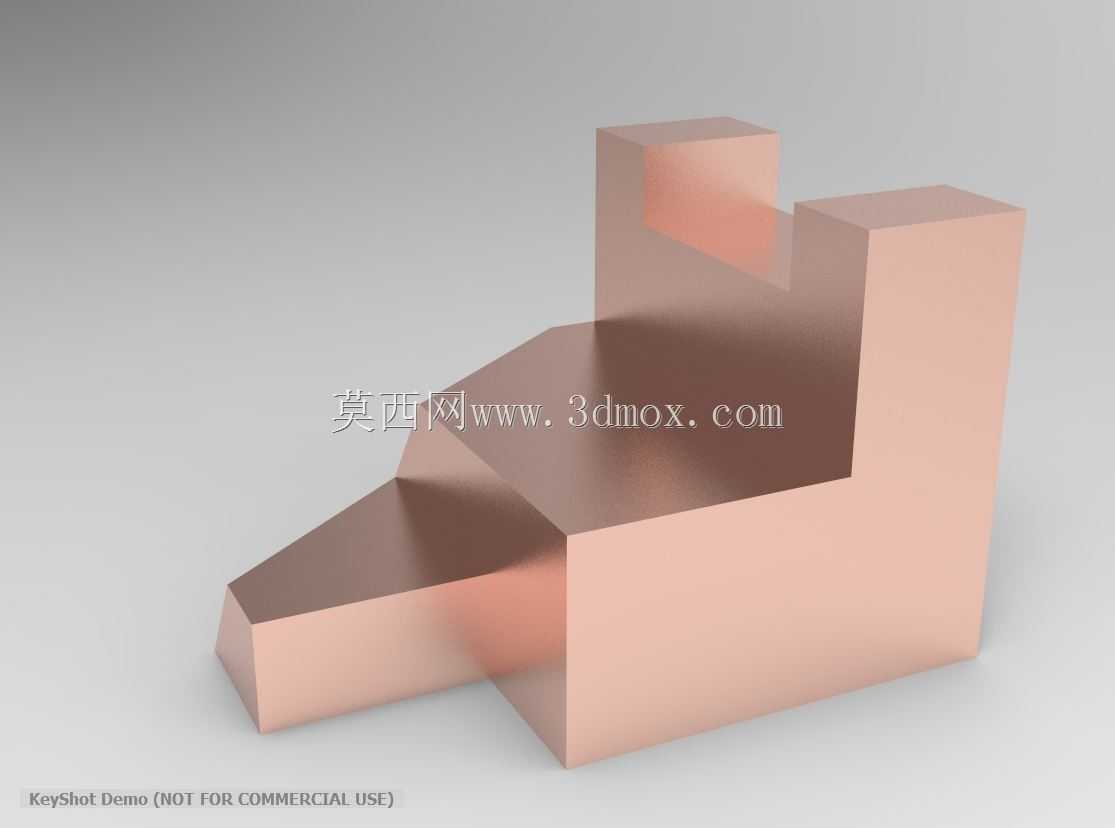

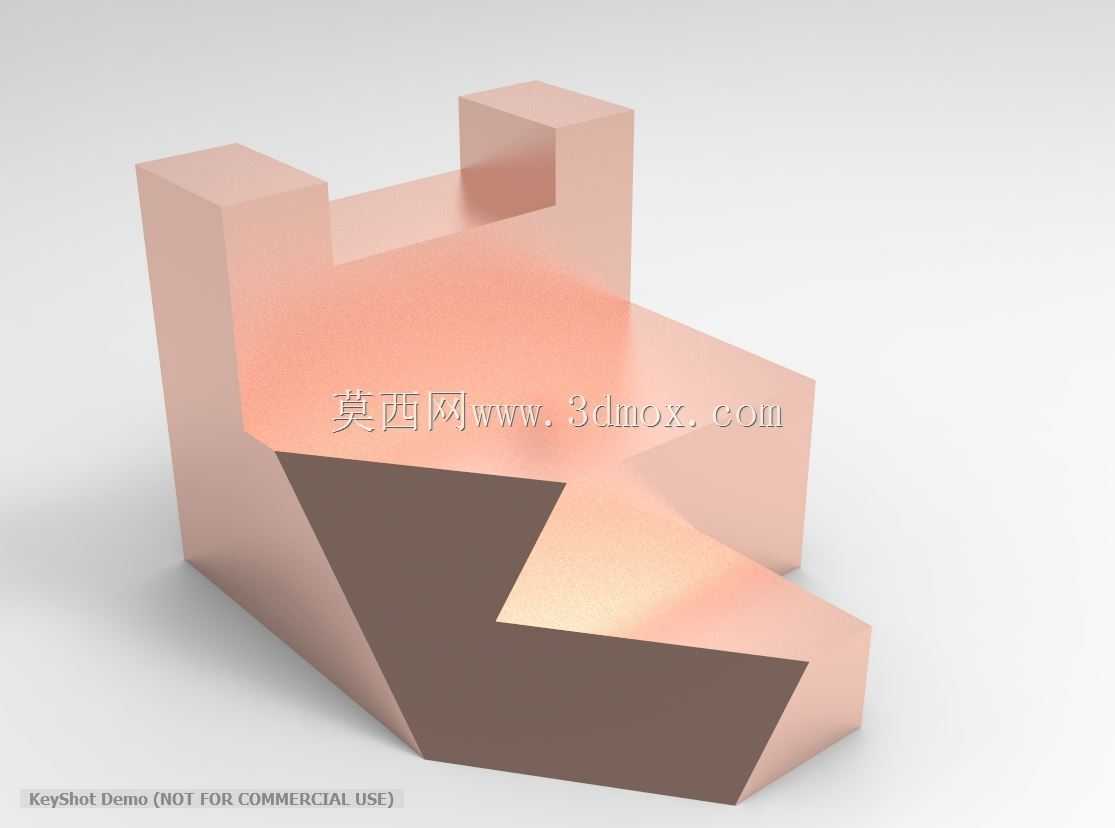

　　从结构功能上看，该构件采用一体化铣削成型的结构，没有拼接焊缝或连接缝隙，整体刚性足以支撑传感器在设备长期运行中的稳定性，不会因为产线的持续振动出现安装面偏移。其结构分为三个功能区域：底部的水平安装面用于和设备支架、铝型材安装面贴合，通过沉头孔实现固定，安装面的平面度控制在合理公差范围内，保证固定后不会出现翘曲；中部的斜向过渡段承担角度转换的作用，将水平方向的安装基准转为预设角度的安装面，过渡段的壁厚经过受力校核，即使在传感器附带接线拖拽、日常维护轻微磕碰的情况下，也不会出现形变；上部的垂直安装面用于固定传感器本体，上面预留的安装孔位适配常见的圆柱型、方型传感器的安装螺距，不需要额外加工转接板即可完成装配。

　　设计这类构件的时候，首先要明确的是安装边界的约束：底部安装面的尺寸要适配常用的工业铝型材槽宽，不能超出型材的安装面范围，否则固定时会出现悬空，导致锁紧后基座倾斜；上部的传感器安装面要保证传感器安装后，其感应端的伸出长度不会和周边运动部件产生干涉，比如输送线上的工装板经过时，要预留至少5mm的安全间隙，避免工装板剐蹭传感器。角度设计上，这类转角结构的常用转角角度多为45度、60度，具体角度要匹配传感器的有效检测距离，比如对射型光电传感器的发射端和接收端通过转角基座安装时，要保证两者的光轴完全重合，偏差不能超过传感器的接收视角范围，否则会出现信号丢失。

　　从建模逻辑来看，这类零件的建模不需要复杂的曲面特征，全部采用拉伸、切除的基础特征即可完成，重点在于各个安装面的形位公差标注：两个安装面的角度公差要控制在±0.5度以内，避免角度偏差累积导致传感器检测失效；安装孔的位置度公差要适配传感器的安装间隙，保证传感器能够顺利装入，不需要强行掰动基座对位。材质选择上，这类构件如果用于常规工业环境，采用6061铝合金加工即可，重量轻且不易锈蚀，表面做阳极氧化处理后能够提升耐磨性能；如果用于有腐蚀性气体的化工检测工位，则可以更换为304不锈钢材质，虽然加工成本略有提升，但能够适应恶劣工况下的长期使用。

　　在实际安装调试过程中，这类转角基座能够大幅减少传感器安装的调整时间，传统安装方式需要通过多个万向支架拼接调整角度，不仅调试繁琐，长期运行后万向节容易松动移位，而一体化的转角基座一旦固定完成，角度不会发生变化，能够减少日常维护的校准工作量。比如在自动化装配线的工件姿态检测工位，多个传感器需要以固定角度对准工件的不同特征面，采用统一规格的转角基座，能够保证所有传感器的安装角度一致，不会因为人工调试的差异导致检测标准不统一，提升整个检测工位的一致性。另外，这类基座的边角都做了倒角处理，没有尖锐的毛刺，安装维护时不会划伤操作人员的手部，也不会刮破传感器的连接线缆，细节结构上充分考虑了现场使用的安全性。
