传感器配套连接端板结构设计

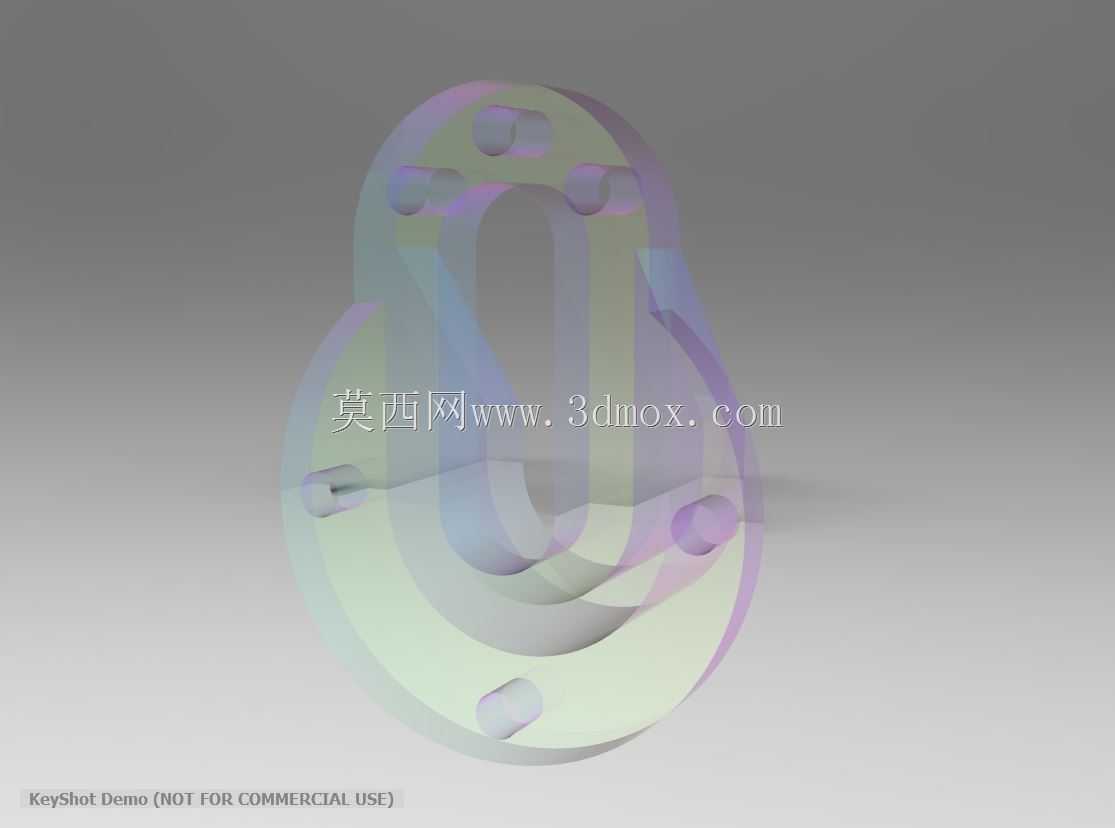

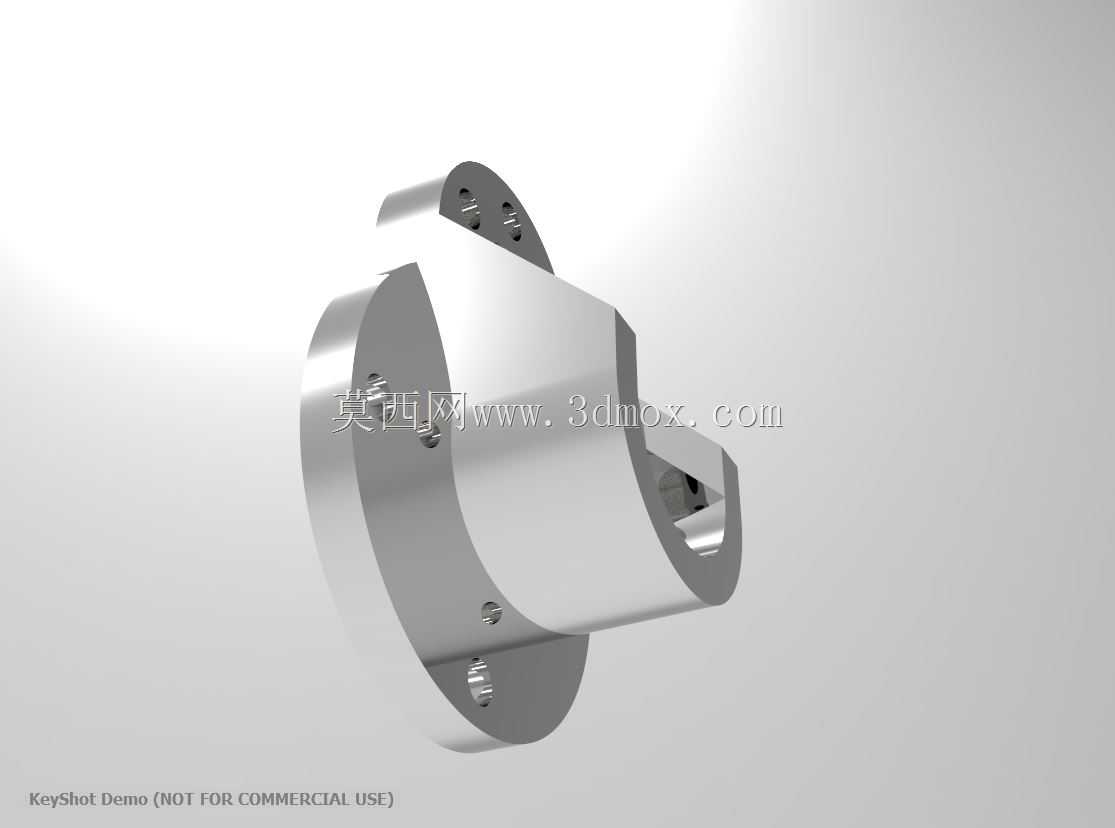

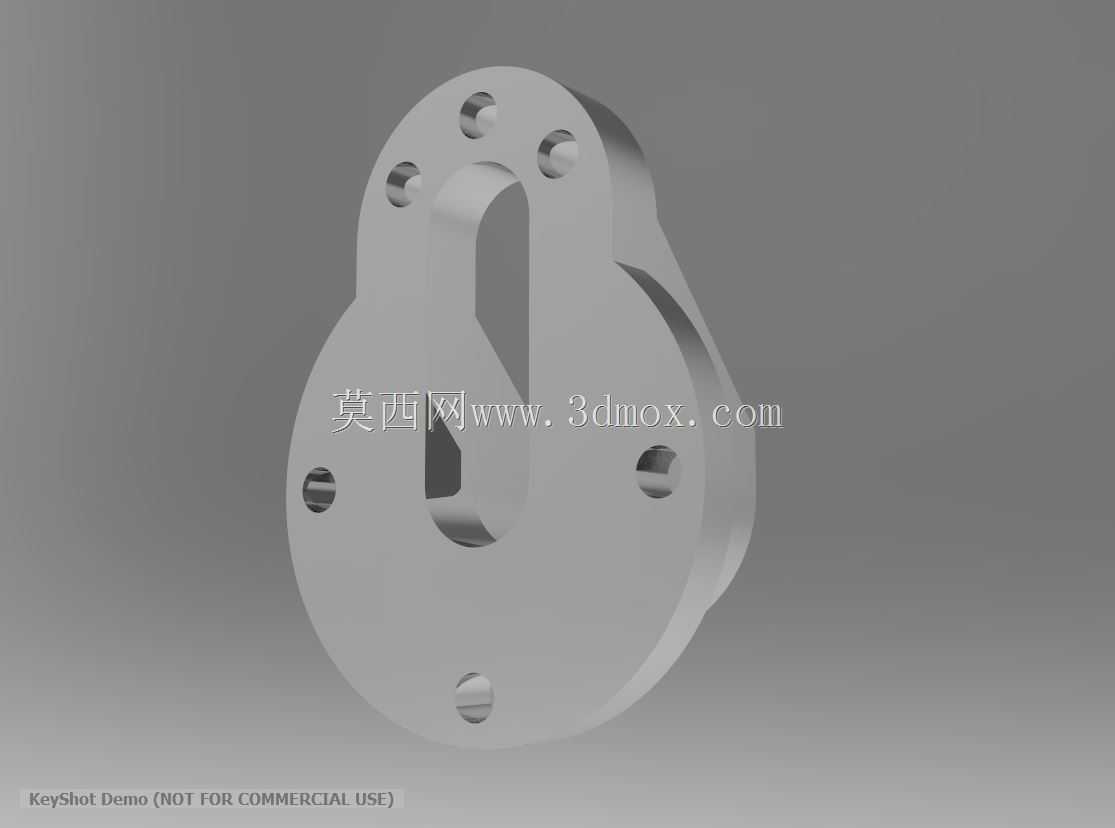

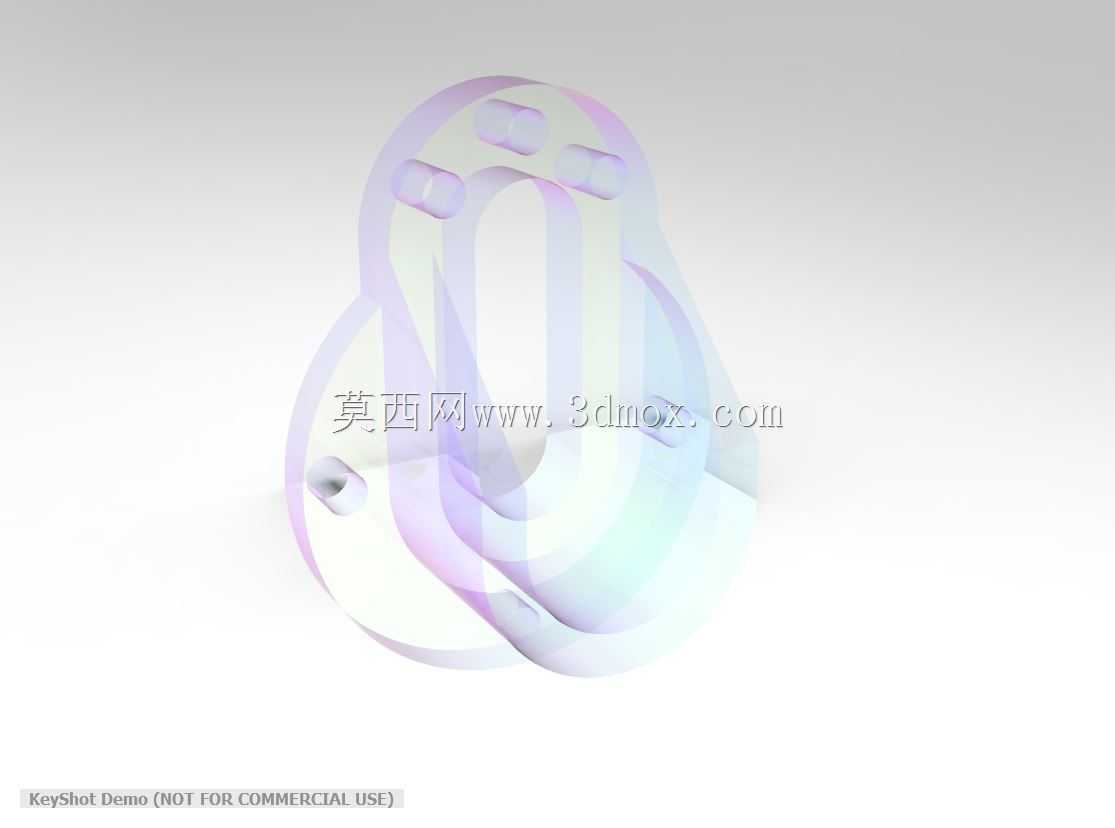

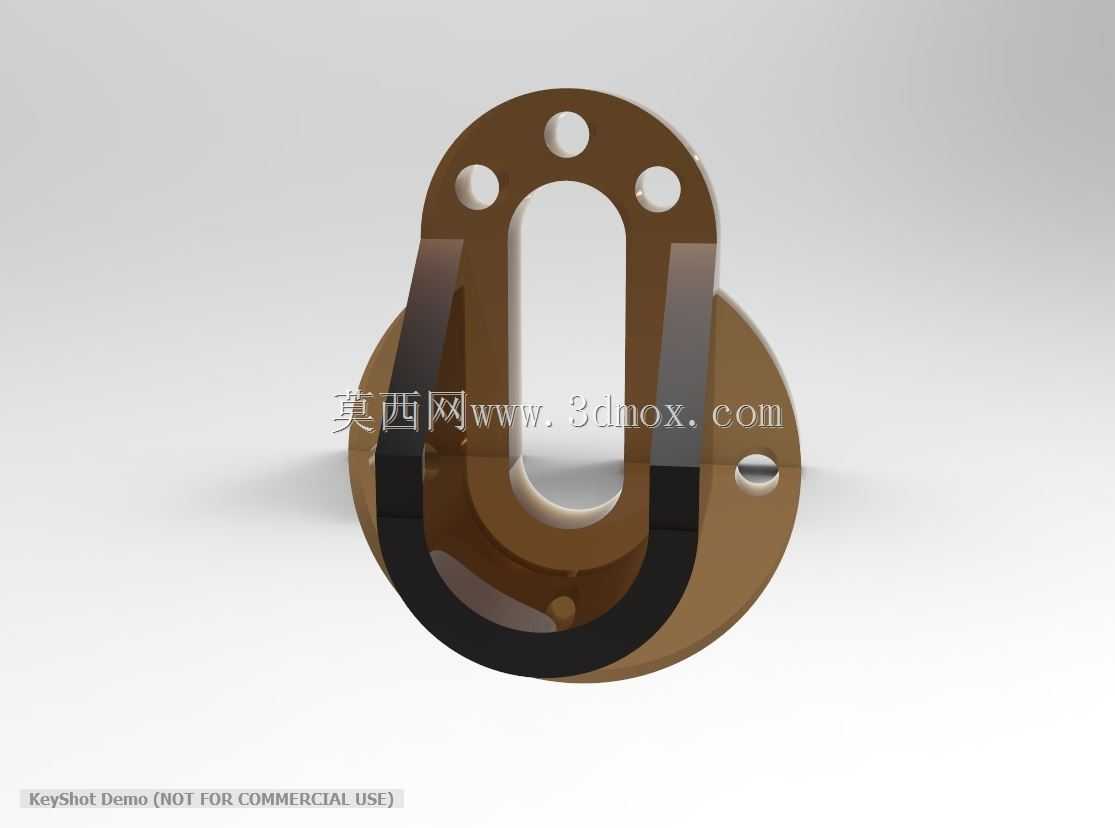

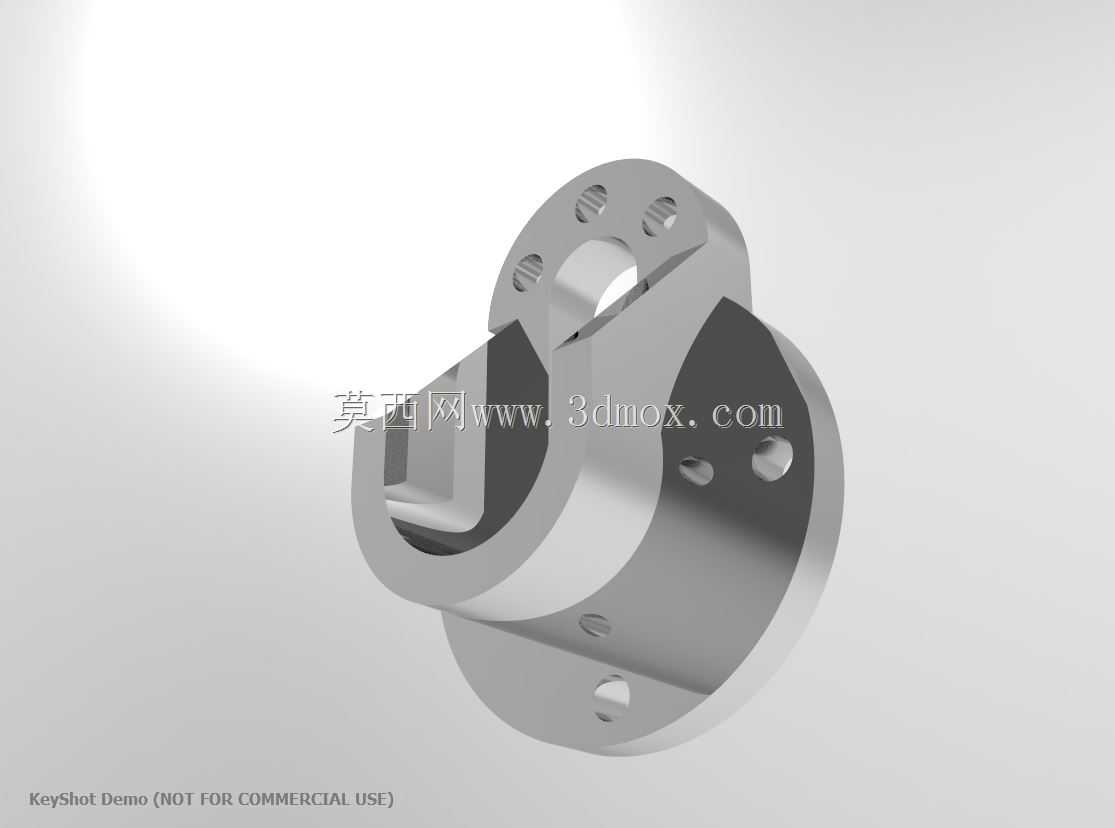

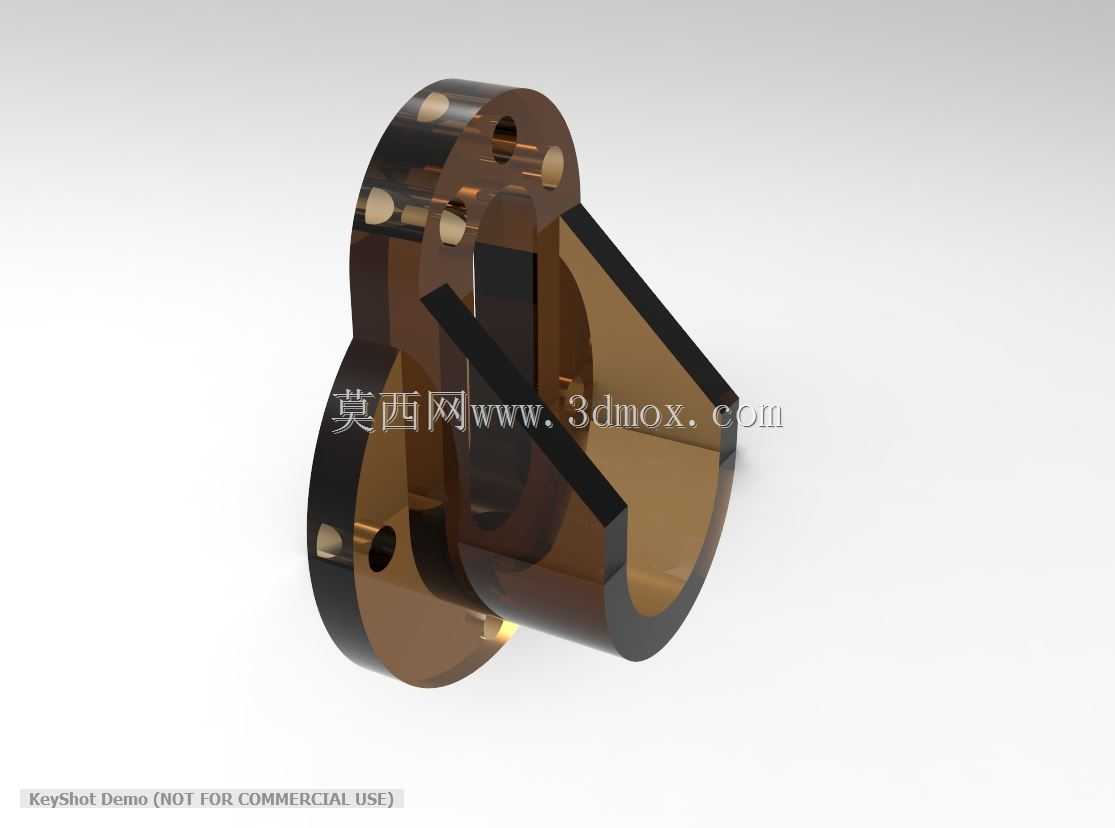

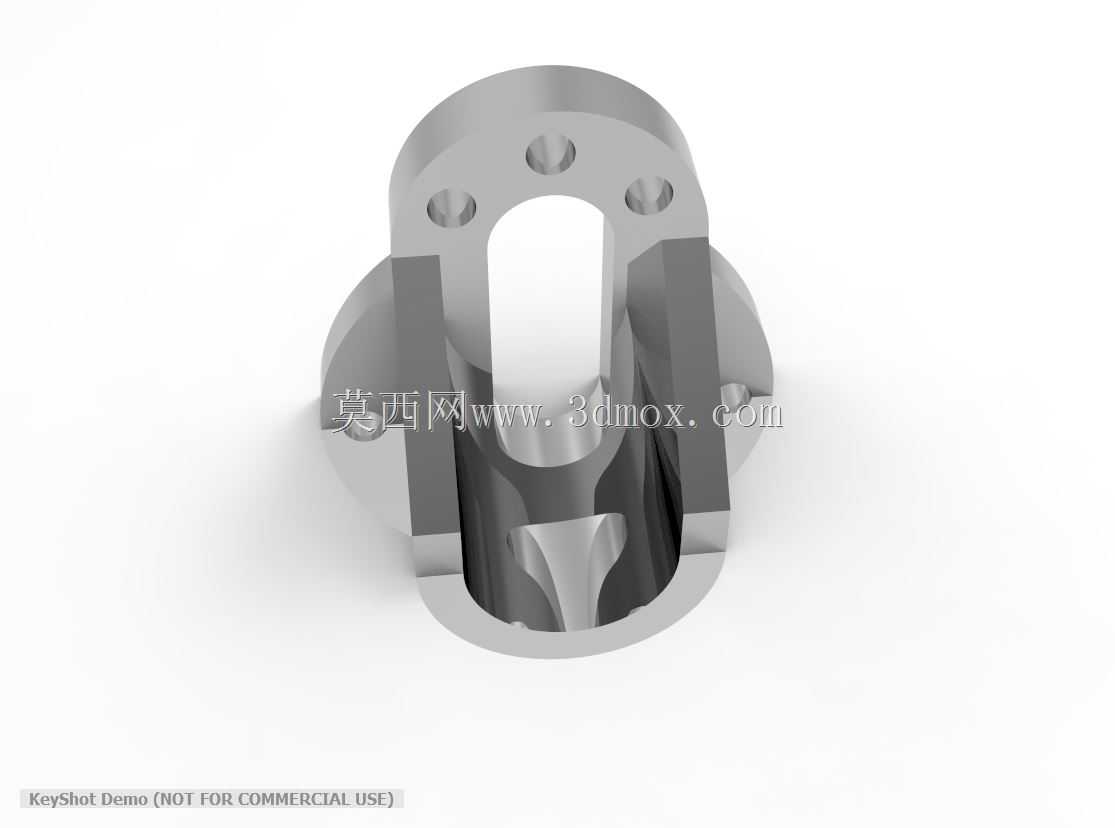

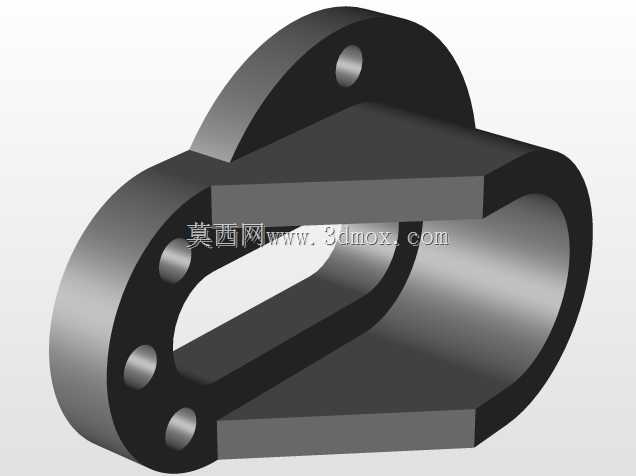

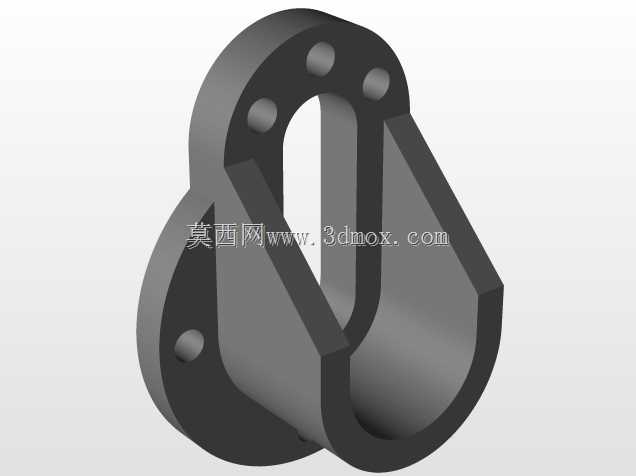

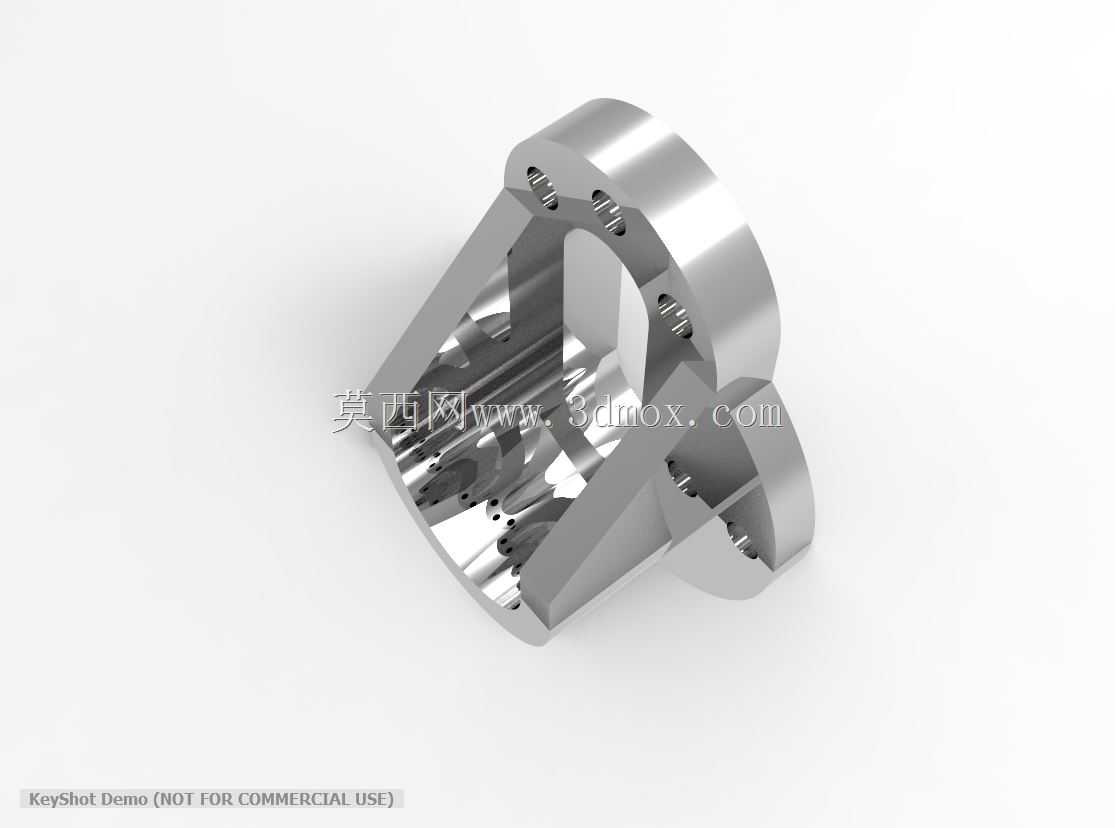

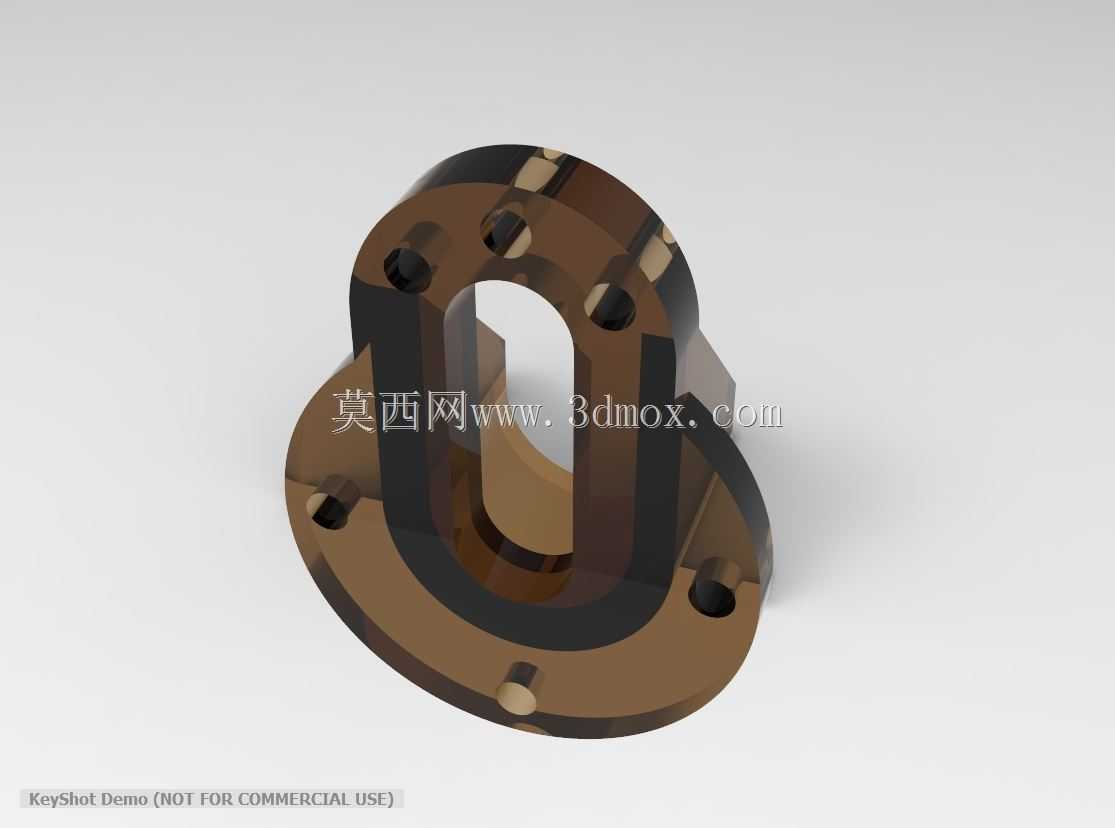

　　在工业传感检测单元的装配体系中，这类端板是传感组件与外部安装基体实现刚性衔接的核心承载零件，常见于高精度位移传感模块、压力传感集成组件的端部封装场景，既要承担传感核心元件的定位约束作用，也要为外部接线、防护外壳提供可靠的安装基准面。从结构设计逻辑来看，该端板采用一体化铣削成型的构型，主体为带双侧三角支撑肋的环形基座，环形端面均匀分布多组螺纹安装孔，孔位的位置度公差严格控制在0.02mm以内，保证与传感壳体对接时的同轴度要求，避免因安装错位导致传感元件的检测基准偏移。双侧延伸的三角支撑肋并非单纯的减重设计，肋板的厚度经过受力仿真校核，在承受150N的侧向冲击载荷时，端面的形变量不超过0.01mm，

　　能够有效抵御设备运行过程中产生的振动冲击，防止传感组件出现松动偏移。端板的中心镂空区域是为传感元件的探测端预留的过孔空间，镂空区域的内壁做了0.5mm的倒角处理，既可以避免装配时刮伤传感元件的外表面，也能为密封胶圈预留安装槽位，实现IP65级别的端部防护，适配潮湿、多粉尘的工业现场使用场景。从安装边界来看，端板的环形主体外径为82mm，整体轴向长度为68mm，支撑肋的末端安装孔中心距为76mm，安装时可通过M4内六角螺钉与设备基体锁紧，螺钉的锁紧扭矩推荐值为3.5N·m，既能保证连接刚性，也不会因扭矩过大导致端板出现应力变形。端板的非配合表面做了喷砂氧化处理，配合表面则采用精磨加工，表面粗糙度达到Ra1.6，保证对接面的贴合紧密性，

　　减少装配间隙带来的检测误差。在实际设备应用中，这类端板多用于自动化生产线的在线检测工位，配合光电式、电容式传感元件完成工件位置、尺寸参数的实时采集，端板的结构刚性直接影响传感检测的重复精度，因此设计时特意在支撑肋与环形主体的衔接位置做了圆角过渡，避免应力集中导致的长期使用疲劳断裂。不同于普通的平板式连接端板，该构型的三角支撑结构将安装受力点均匀分散到环形基座的三个受力截面上，相比同尺寸的平板端板，抗侧向载荷能力提升47%，同时镂空结构也让整体重量降低了32%，符合轻量化设备的设计需求。建模过程中需要重点关注安装孔的位置度约束、支撑肋的拔模角度以及配合面的形位公差设置，尤其是螺纹孔的深度要严格控制，避免攻丝过深穿透端板端面影响密封性能，中心过孔的同轴度要与环形基准面保持一致，否则会导致传感元件装配后出现偏心，影响检测信号的稳定性。
