剖分式带安装耳红色涂装轴承支撑座结构

项目分类:轴承座 发布时间:2022-03-03 ID:572287
  • 剖分式带安装耳红色涂装轴承支撑座结构
  • 剖分式带安装耳红色涂装轴承支撑座结构
  • 剖分式带安装耳红色涂装轴承支撑座结构
  • 剖分式带安装耳红色涂装轴承支撑座结构
  • 剖分式带安装耳红色涂装轴承支撑座结构
  • 剖分式带安装耳红色涂装轴承支撑座结构
  • 剖分式带安装耳红色涂装轴承支撑座结构

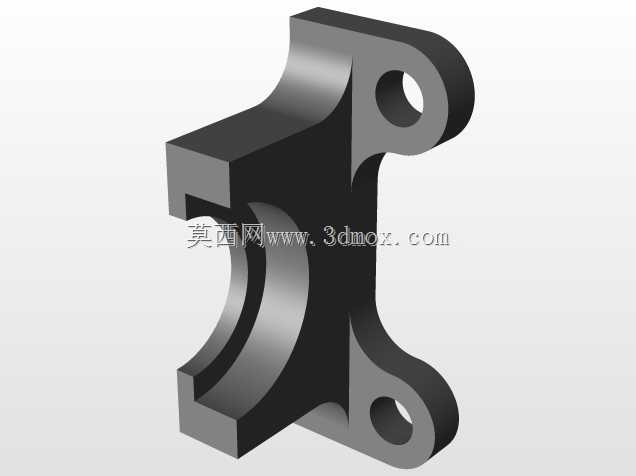

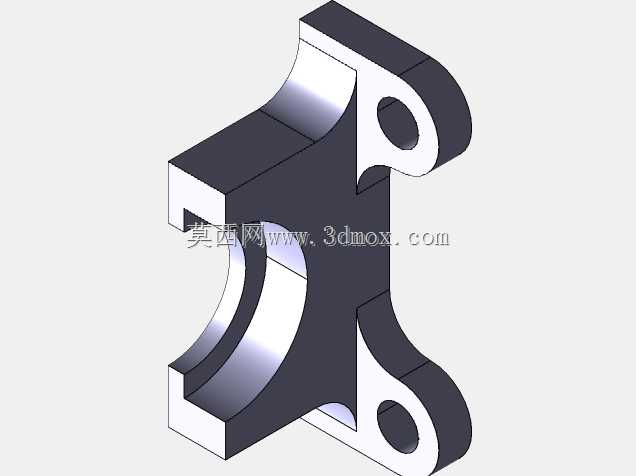

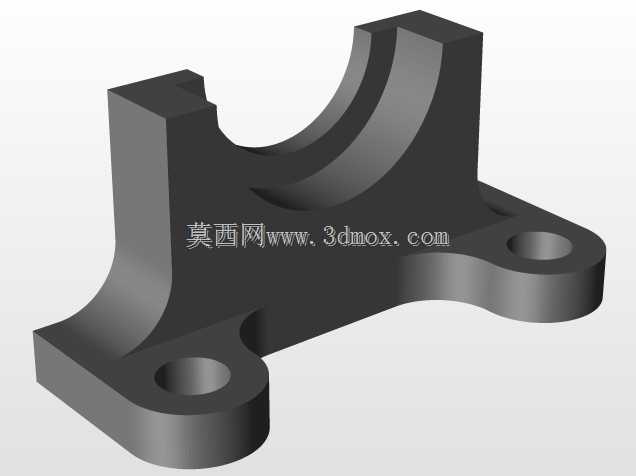

  在各类旋转传动设备的结构布局中,这类带双侧安装耳的剖分式轴承支撑结构,是承担径向载荷、约束转轴径向跳动的核心基础零件,广泛应用在轻工输送线、小型实验台架、教学实训设备、非标自动化传动单元等场景中,区别于整体式轴承座的拆装局限,这种半开式的上瓦结构设计,能够在不拆卸轴端传动部件的前提下完成轴承的更换与维护,大幅降低后期运维的拆装工作量。从实际安装边界来看,该支撑座的两个安装耳分布在承托主体的对角延伸位置,耳板上预制的通孔用于穿装固定螺栓,安装时可根据机架的安装孔位调整穿装方向,两个安装孔的中心距决定了该座体的适配安装范围,承托主体的半圆弧形内槽是与轴承外圈配合的核心工作面,弧面的加工精度直接决定轴承装配后的同轴度,

  若弧面存在形位公差超差,会导致轴承外圈受力不均,运行过程中出现异常温升、噪音增大甚至轴承提前点蚀失效的问题。设计这类支撑结构时,首先要根据所适配的轴承外径确定内弧面的基本尺寸,配合公差通常选择过渡配合,既保证轴承外圈不会在运行过程中发生相对转动,又能避免过盈量过大导致装配时压装困难、轴承游隙被挤压变小;其次要核算安装耳板的厚度与螺栓孔的直径,根据轴承所承受的最大径向载荷计算螺栓的预紧力需求,确保设备运行过程中座体不会因为载荷冲击出现固定松动,耳板与承托主体的衔接位置做了圆弧过渡处理,避免应力集中导致的结构断裂,这一点在存在交变载荷的传动场景中尤为重要,很多早期设计的直角过渡轴承座,长期运行后容易在衔接位置出现疲劳裂纹,

  圆弧过渡的结构能够有效分散应力,提升结构的疲劳寿命。从功能特性上看,该结构的半开放上沿设计,既保留了对轴承外圈下半周的完全承托,又留出了上半部分的装配空间,配合对应的上压盖即可完成对轴承外圈的全周约束,部分轻载场景下甚至可以省略上压盖,直接依靠轴承自身的定位结构完成轴向限位,适配不同载荷等级的使用需求。座体的底部平面是安装定位基准面,加工时需要保证该平面与内弧面轴线的平行度,若基准面存在平面度超差或者与轴线平行度不足,安装后会导致转轴出现偏斜,直接影响传动效率,甚至会导致轴封磨损、传动带跑偏等连锁问题。在实际选型应用中,这类支撑座通常搭配深沟球轴承使用,适用于径向载荷为主、轴向载荷较小的传动场景,比如小型输送带的从动辊支撑、实验台的转轴定位、小型风机的叶轮轴支撑等场景,安装时需要先将轴承压装到转轴的对应轴颈位置,再将轴承外圈落放到座体的内弧槽中,调整座体位置保证转轴的同轴度后再拧紧安装螺栓,螺栓紧固时需要按照对角交替的顺序逐步拧紧,避免单侧受力导致座体偏移。对于三维建模从业者来说,绘制这类结构时需要重点关注几个关键尺寸的关联:内弧面的直径要与所选轴承的外圈直径匹配,安装孔的中心距要适配常用的机架安装规格,耳板的厚度要满足载荷强度要求,同时要注意各衔接位置的圆角处理,避免建模时出现直角锐边,既不符合实际加工工艺要求,也会给后续的有限元应力分析带来应力奇点导致计算结果失真。另外这类结构的涂装通常采用防锈漆处理,

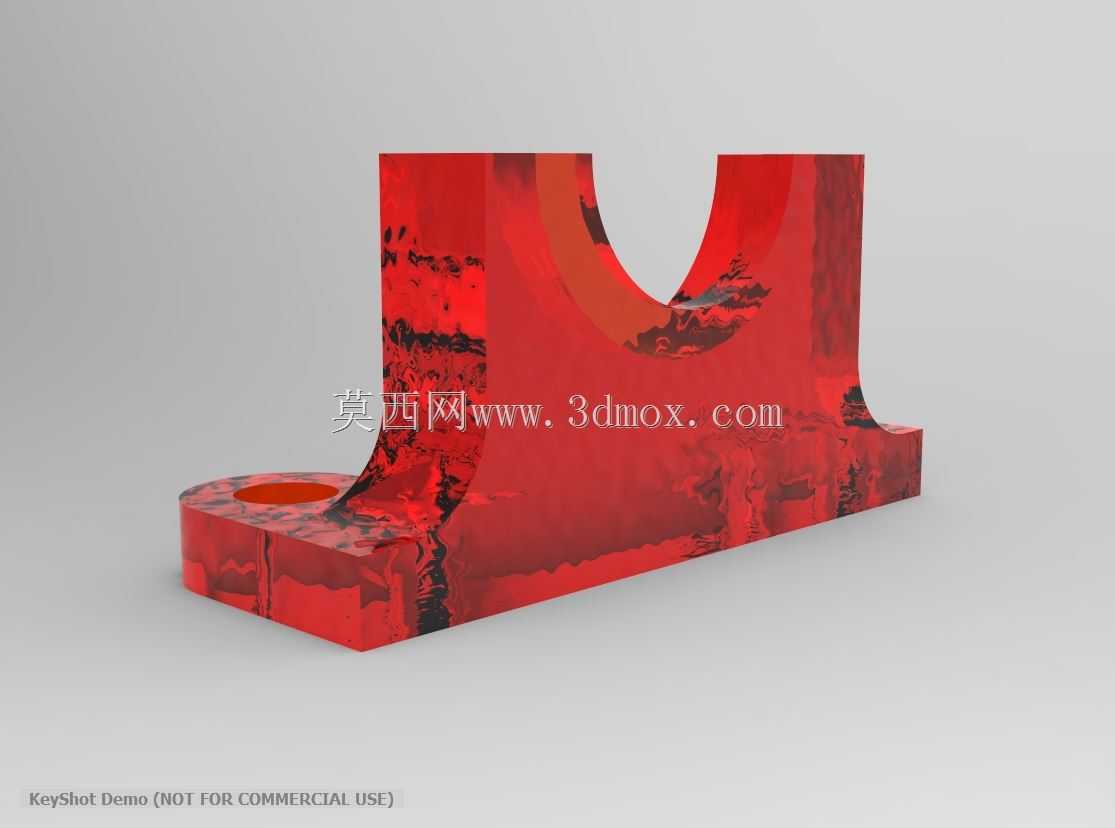

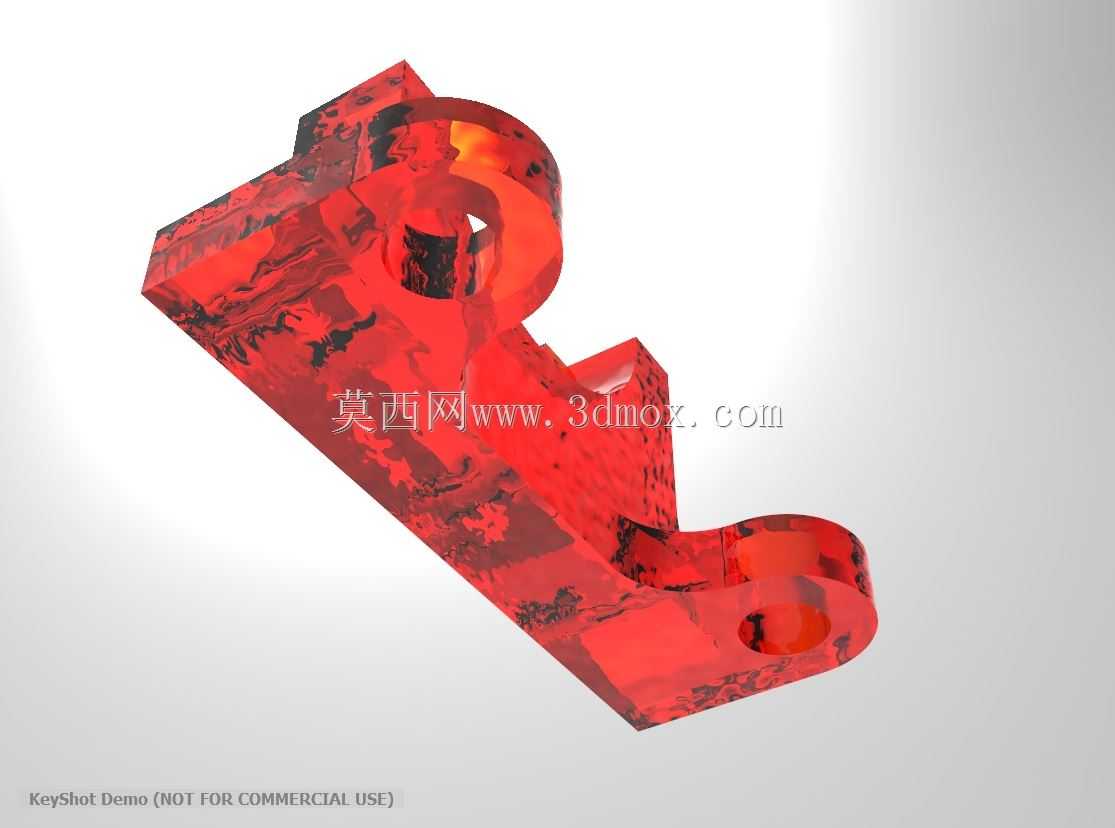

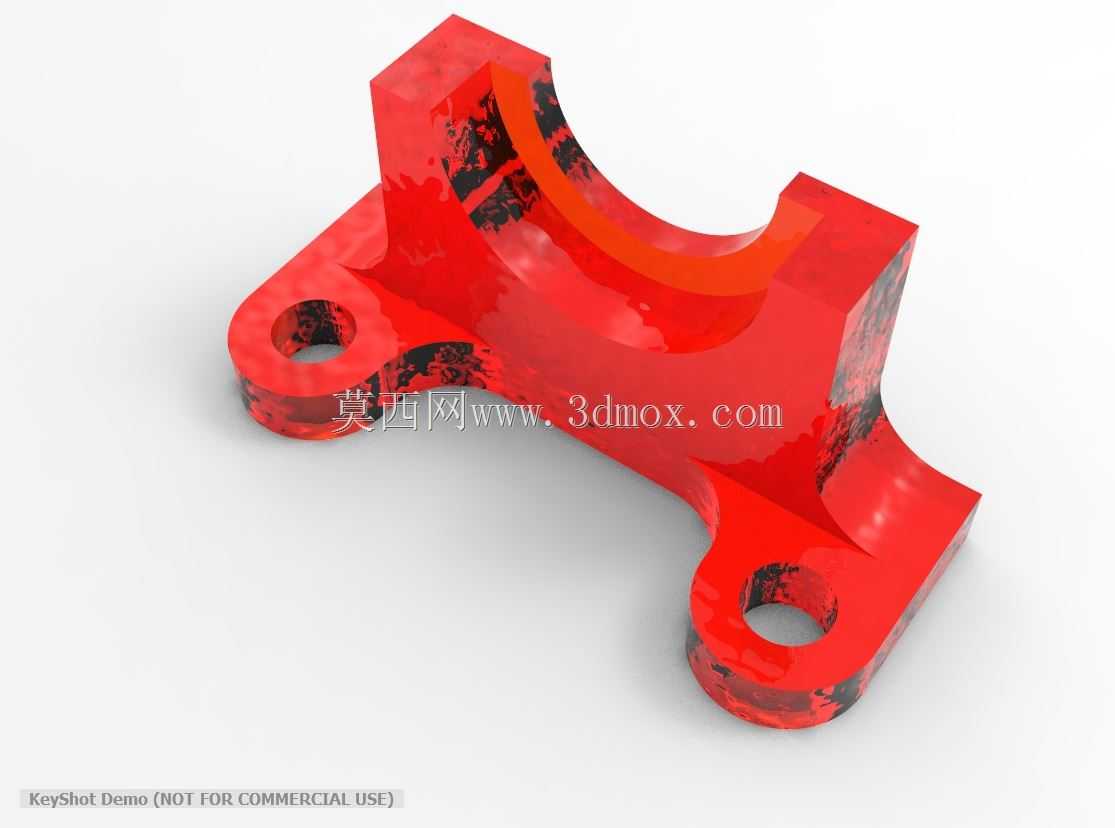

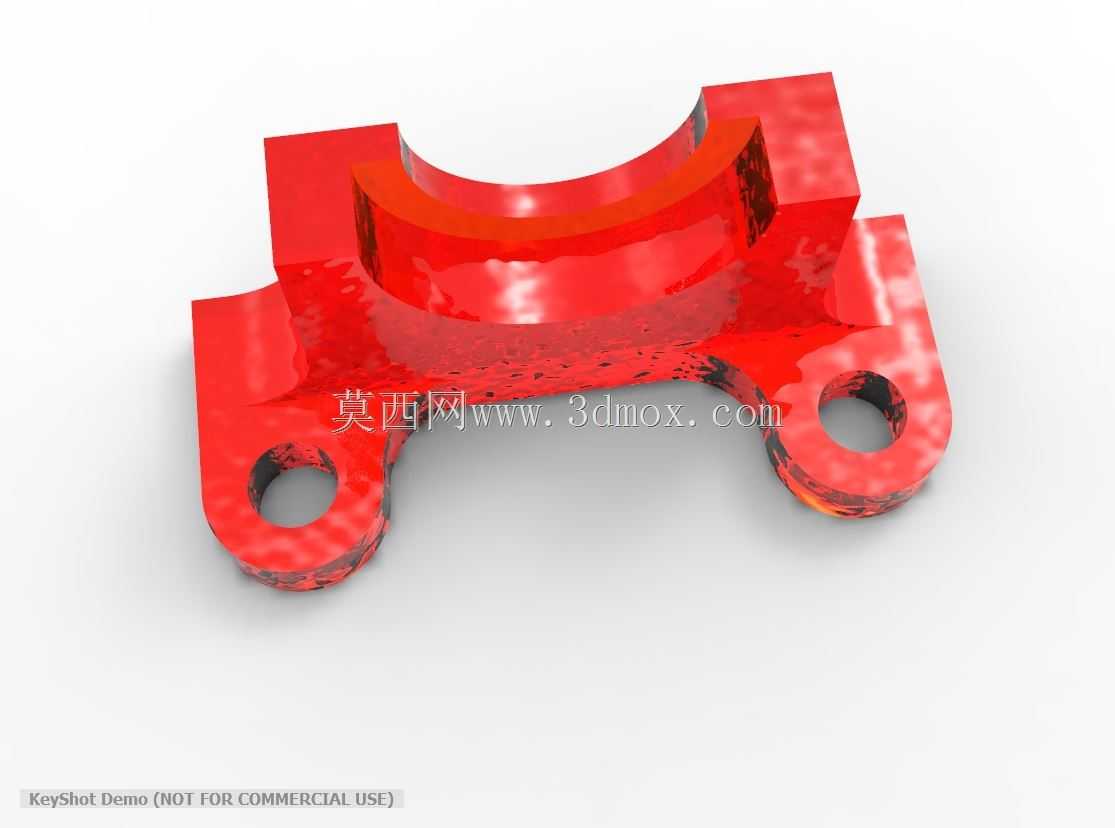

  模型中呈现的红色涂装是工业机械中支撑类零件常用的标识色,便于设备运维时快速识别定位支撑点位,实际生产中这类座体多采用铸铁铸造后经机加工完成,建模时可以适当预留铸造拔模斜度,还原真实的生产工艺特征,避免出现纯机加工结构的工艺合理性问题。在非标设备设计中,这类轴承座的结构可以根据实际安装空间进行灵活调整,比如当安装空间受限时,可以缩短耳板的延伸长度,或者调整安装孔的位置,但是核心的内弧面尺寸、基准面精度要求不能随意改动,否则会直接影响轴承的装配精度与运行寿命。很多刚入行的结构设计人员在绘制这类零件时,容易忽略内弧面与安装基准面的位置度要求,只做外形的相似建模,忽略了工程实际中的公差配合需求,导致输出的图纸无法直接用于生产,这也是建模过程中需要特别注意的点,要始终围绕零件的实际功能来确定各结构的尺寸与精度要求,而不是单纯追求外形的视觉效果。
