机加工统一基准定位工作台结构

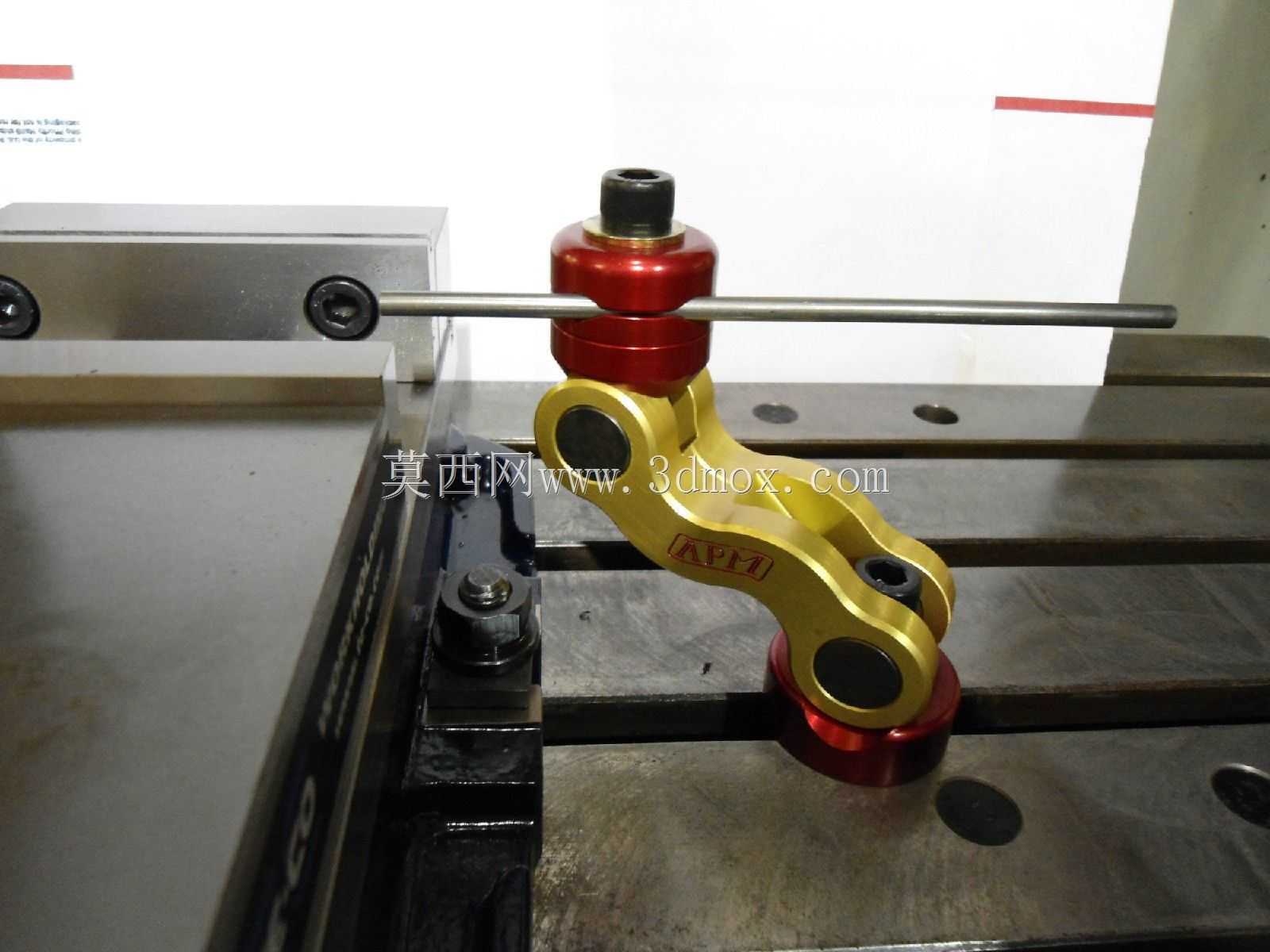

　　在多工序批量机加工场景里，不同零件切换装夹时反复找正基准带来的效率损耗、形位公差超差问题，一直是车间加工环节的常见痛点，这套定位工作台结构正是针对这类需求设计的工装组件。整套结构的核心设计逻辑围绕基准统一原则搭建，整套组件包含带铰接臂的主体结构、上下两组定位压合单元，以及配套的锁紧螺钉结构，其中锁紧螺钉采用1/2-13的标准螺纹规格，适配常规机加工工装的锁紧扭矩需求，无需额外定制非标紧固件，车间日常备件即可完成维护更换。从安装边界来看，组件可适配5/8规格的T型槽安装，这一尺寸覆盖了绝大多数中小型铣床、加工中心工作台的T型槽通用规格，安装时无需对原有设备工作台进行二次改造，直接通过T型螺栓即可完成组件在设备台面上的固定，

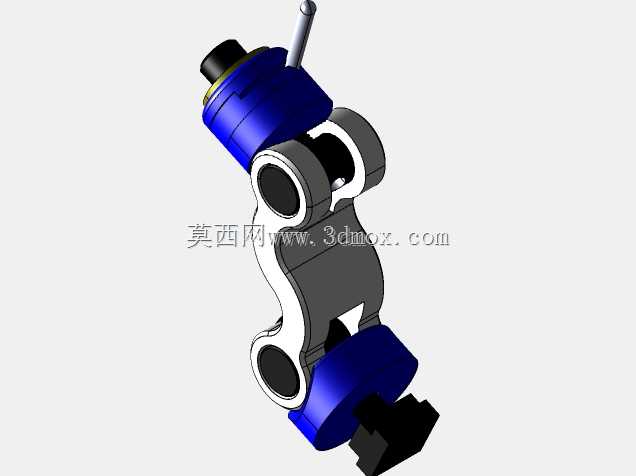

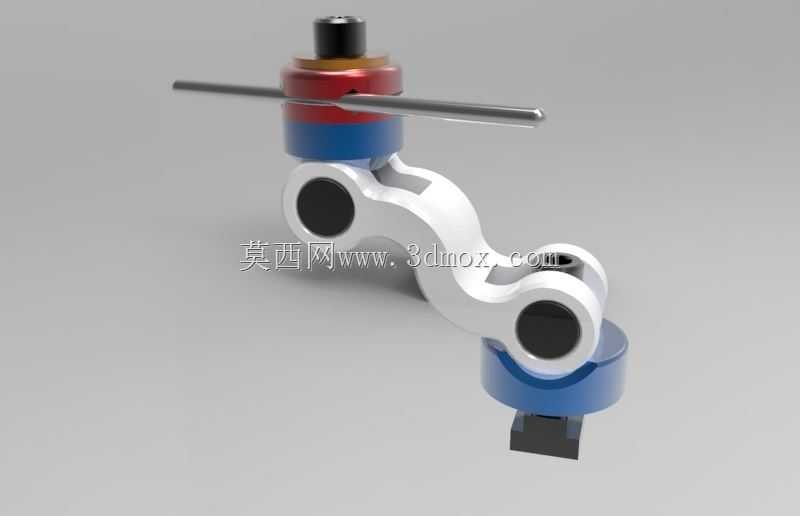

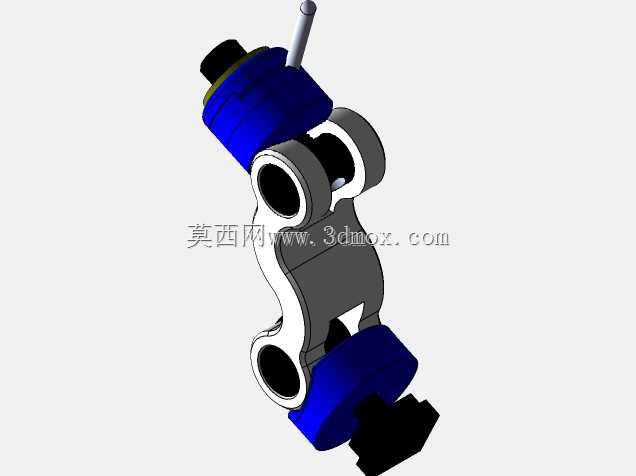

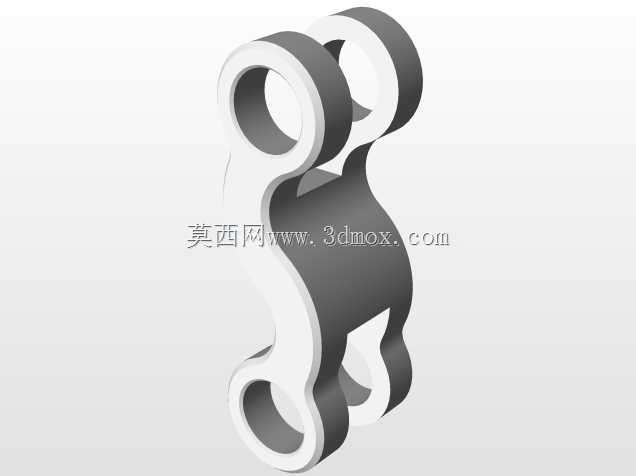

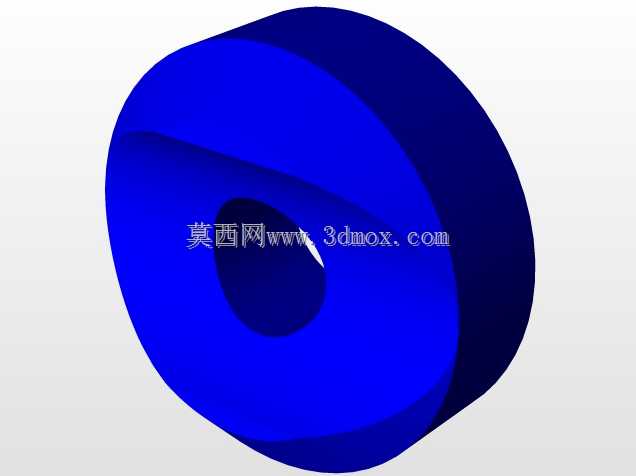

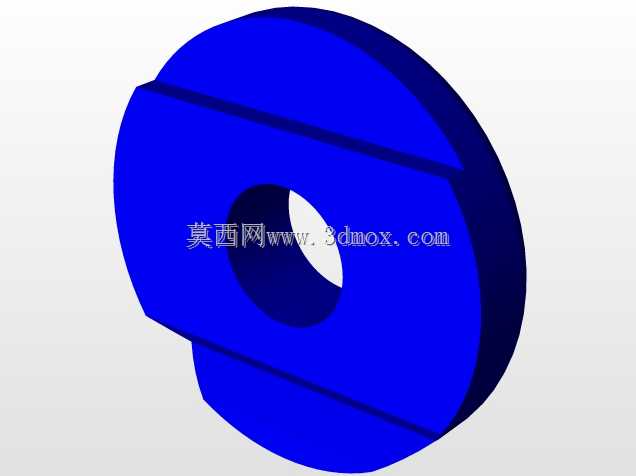

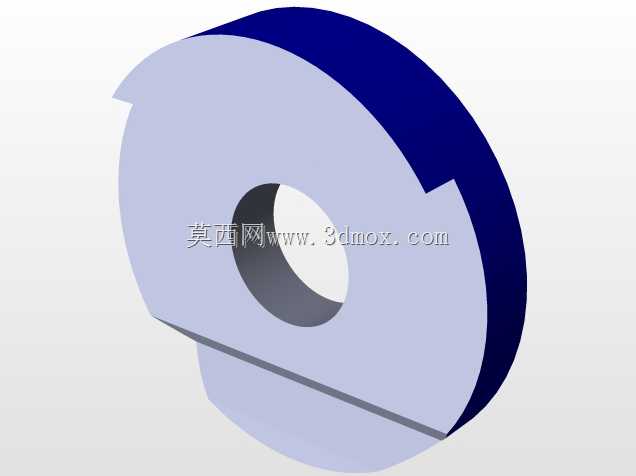

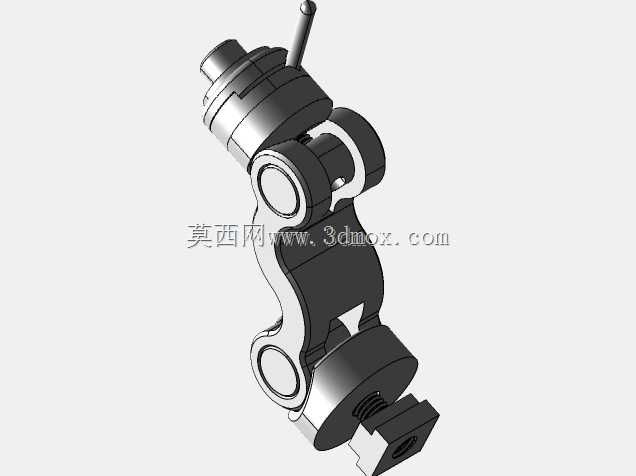

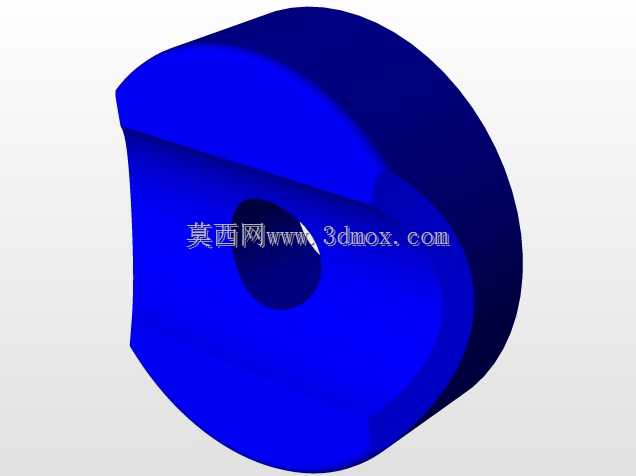

　　安装后整体占用的台面空间紧凑，不会过多挤占工件的装夹区域，适配小到仪表零件、大到中小型结构件的加工装夹需求。铰接臂的结构设计是这套组件的核心亮点，双铰接点的结构可以实现两个方向的角度调整，在装夹不同外形、不同高度的零件时，可以灵活调整压合单元的位置，避开零件的加工避让区域，不会出现传统固定式工装压头遮挡加工路径、需要反复拆装压块的问题。上下两组压合单元分别对应不同的定位场景，下端的压合单元直接与设备T型槽配合固定整个组件的基础位置，上端的压合单元通过锁紧螺钉实现对零件基准面的压紧，压合面采用环形接触设计，压紧力分布均匀，不会因为局部压强过大在零件基准面留下压痕，也能避免装夹变形带来的加工误差。在实际加工应用中，

　　当同一批次有多个外形相近、基准面位置一致的零件需要加工时，只需在首件加工时调整好铰接臂的位置与压合高度，后续零件装夹时无需重新打表找正，直接将零件基准面靠紧定位面后锁紧螺钉即可完成装夹，能大幅缩短单件装夹的辅助时间，尤其适合多工序流转的零件加工，比如在铣面、钻孔、攻丝多工序切换时，零件始终以这套工作台的定位面作为统一基准，能有效减少多次装夹带来的基准不重合误差，提升零件的形位公差一致性。设计过程中充分考虑了车间实际使用的磨损问题，所有与零件接触的压合面、铰接转动部位都做了局部淬火处理，日常使用中反复装夹、转动调整也不会出现过快磨损，长期使用后仍能保持定位精度，铰接点的配合间隙控制在0.02mm以内，调整时转动顺畅但不会出现旷量，

　　避免因为铰接间隙导致的定位偏移。整套结构没有复杂的传动与气动、液压组件，纯机械结构的可靠性更高，车间日常使用中基本不会出现故障，维护时只需定期在铰接点加注润滑脂、检查锁紧螺钉的螺纹磨损情况即可，不需要复杂的维护流程，适配车间一线操作人员的使用习惯。在加工小型异形零件时，这套结构还可以配合标准垫块使用，调整零件的装夹高度，满足不同加工深度的需求，铰接臂的长度设计经过反复验证，调整范围覆盖了工作台周边200mm以内的装夹区域，足够应对绝大多数中小型零件的装夹定位需求，不会出现调整范围不足导致无法适配零件的情况。压合单元的环形接触面内径大于常见的定位销直径，也可以配合定位销实现零件的孔定位装夹，拓展了整套工装的适用场景，不管是面定位还是孔定位的零件，都能通过这套结构实现快速装夹，不需要为不同类型的零件单独设计定制工装，能有效降低车间的工装制作成本，减少工装存放占用的空间。
