带内部弹簧结构的外星人手榴弹造型构件

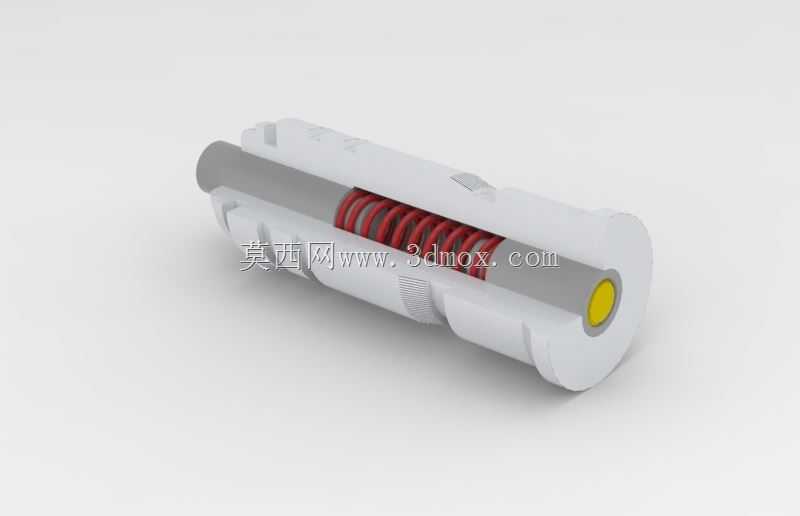

　　在特种装备演示、战术场景模拟、文创周边开发以及机械结构教学场景中，这类仿外星人手榴弹造型的柱形构件有着很明确的使用场景，不同于制式装备的严肃属性，这类构件更多承担结构展示、造型参考、教具演示的作用，很多做战术道具、桌面摆件、机械原理演示装置的设计师，都会参考这类带内置弹性结构的柱形构件做二次开发。从实际功能来看，这个构件的核心是内置的圆柱螺旋压缩弹簧，外部的筒状壳体做了分段式的防滑纹路设计，既可以在手持演示的时候增加摩擦力避免滑脱，也能通过壳体的分段结构实现内部腔体的密封与限位，壳体一端做了封闭的圆弧端盖，端盖中心预留了黄色的标识块位置，另一端是开放的柱塞结构，弹簧套在中心导杆上，两端分别抵靠在壳体内部的限位台阶和柱塞端面上，

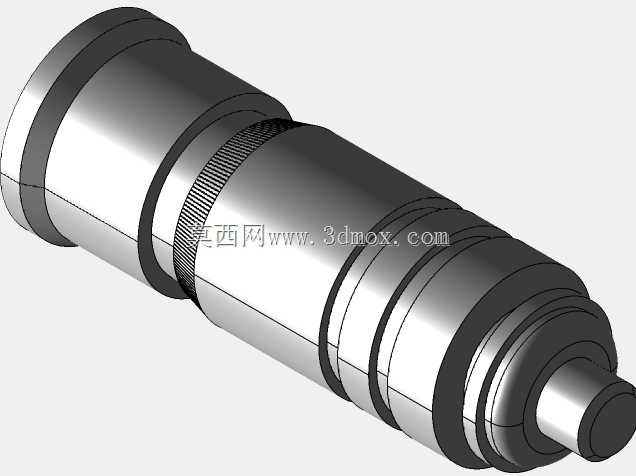

　　按压柱塞的时候弹簧被压缩，松开后柱塞在弹簧力作用下复位，这个基础的弹性复位结构，可以拓展成按压触发的演示开关、弹射式教具的动力单元、或者摆件的互动结构。做这个结构设计的时候，首先要考虑的是弹簧的预压量和工作行程的匹配，壳体内部的台阶高度要刚好能卡住弹簧的外径，避免弹簧在压缩过程中出现偏磨、卡滞的问题，壳体外表面的仿生凹凸造型，不能只做外观装饰，每一处凸起的位置都要对应内部的加强筋位置，避免壳体在弹簧反复压缩的作用力下出现变形，尤其是柱塞和壳体配合的位置，要留合适的间隙公差，既要保证柱塞滑动顺畅，又不能间隙过大导致晃动，影响按压的手感。从安装边界来看，这个构件整体是等直径的圆柱结构，最大外径处就是壳体带防滑纹的位置，

　　整体长度在常规手持尺寸范围内，安装的时候不需要额外的固定法兰，直接通过柱面配合就可以嵌入对应的安装基座里，端盖位置的黄色标识块是独立的嵌件，安装的时候从端盖外侧压入即可，不需要额外的紧固件，后期维护的时候只需要把端盖拧开，就可以更换内部不同刚度的弹簧，适配不同的按压力度需求。很多刚接触结构设计的从业者，容易把这类带外观造型的弹性构件当成纯外观件来做，忽略内部弹簧的行程空间和壳体的强度匹配，最后做出来的样品要么按压卡滞，要么壳体受力开裂，实际上这类构件的设计核心是内部弹性结构的可靠性，外观的仿生造型只是在满足结构强度的基础上做的外形优化，所有的外表面凹凸都不能破坏内部腔体的圆柱度，尤其是弹簧所在的腔体段，内壁必须保证足够的同轴度，

　　不然弹簧压缩的时候会和内壁摩擦，不仅会产生异响，还会缩短弹簧的使用寿命。在做三维建模的时候，要先把内部的弹簧、导杆、柱塞这些核心运动件的尺寸定下来，再围绕这些零件的运动包络来做外部壳体的造型，壳体的壁厚要均匀，避免出现壁厚突变导致的注塑缩痕，如果是做金属加工的版本，壳体的防滑纹可以做成滚花结构，比注塑的凹凸纹路耐磨性更好，适合频繁按压的演示场景。另外这个构件的柱塞端面做了圆弧过渡，避免按压的时候出现尖锐棱角划伤的问题，端盖和壳体的连接采用细牙螺纹配合，既可以方便拆卸维护，又能保证连接的同轴度，不会因为螺纹配合的间隙导致端盖偏心，影响内部导杆的滑动顺畅度。在实际选型应用的时候，如果是做教具使用，可以选择刚度较小的弹簧，按压力度控制在10N到15N之间，适合单手操作演示，如果是做弹射类的道具使用，就需要更换刚度更大的弹簧，同时要对壳体的强度做校核，避免弹簧力过大导致壳体胀裂，所有的配合面都要做倒角处理，不仅装配的时候更容易导入，也能去除加工毛刺，避免使用过程中划手。
