传感器配套旋转阀精密结构设计

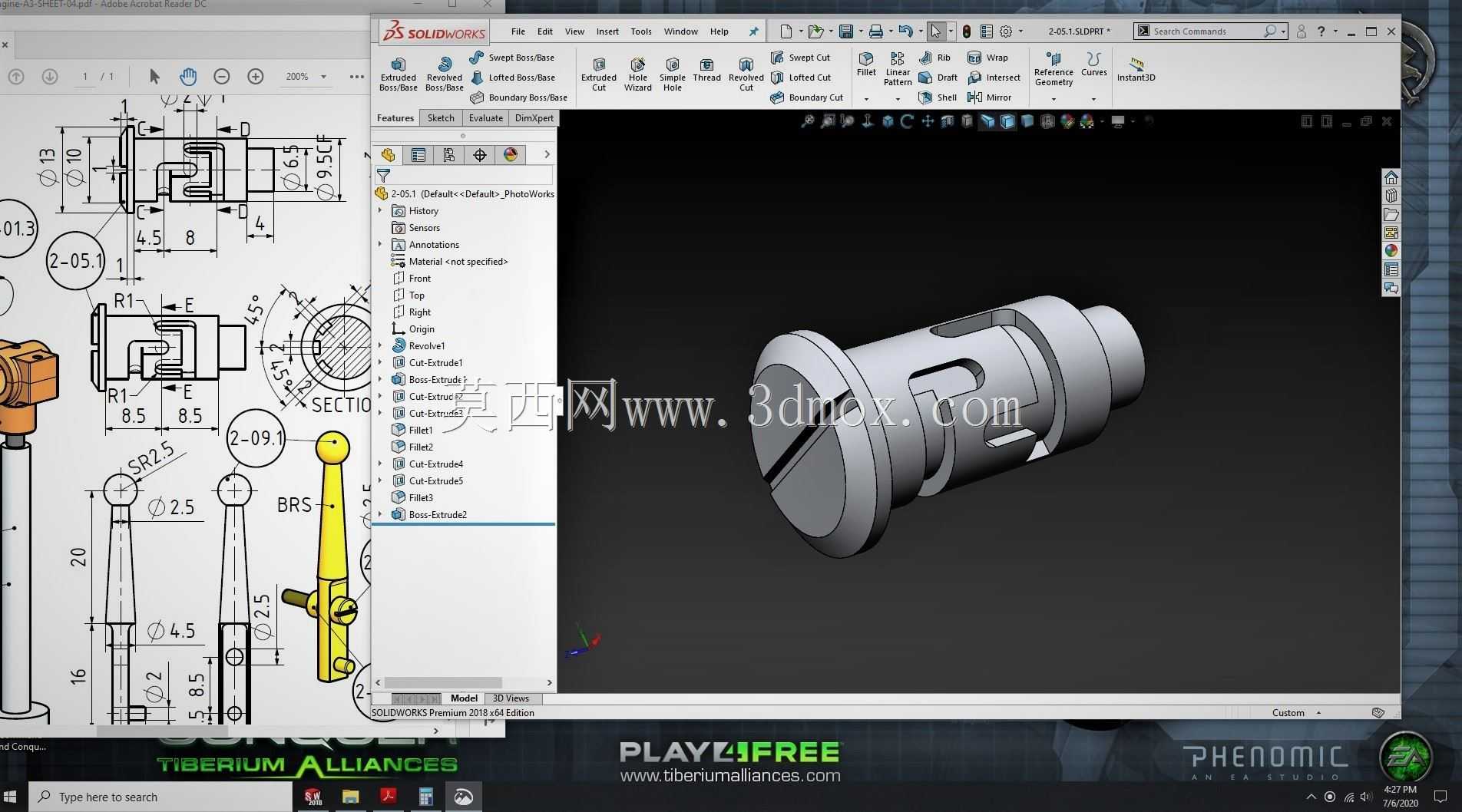

　　在工业传感检测与流体控制结合的应用场景中，这类配套旋转阀的作用往往容易被忽略，但它却是气路、小流量液路通断切换的核心执行小件，常见于气动量仪、检测类传感器的气路校准单元、小型实验分析设备的流路切换模块里，承担着改变介质流向、调节通断开度的实际功能。从结构设计逻辑来看，这个零件采用了一体式轴身带导向槽的结构，头部的一字槽是用来配合旋钮或者调节工具施加旋转扭矩的，不需要额外加装操作手柄就能完成手动调节，头部的法兰凸台是安装定位的基准面，装配时这个面会贴合安装基座的端面，保证轴向位置的精度，避免阀件装入安装孔后出现轴向窜动，影响密封效果。阀身上的螺旋导向槽是整个结构的核心设计点，旋转的时候，槽位会和基座上的定位销配合，

　　把旋转运动转化为轴向的小幅位移，从而带动阀芯端部的密封面贴合或者离开阀座，实现流路的通断控制，这种结构不需要额外的行程限位结构，靠槽的起止端就能完成旋转角度的限位，常规调节角度在90度范围内就能完成全开全关的动作，操作手感清晰，也不会出现过转损坏密封件的问题。从尺寸边界来看，这个阀件属于小型精密阀类零件，整体轴向长度控制在20mm左右，最大外径也就是头部法兰的尺寸在8mm上下，适配的安装孔直径在6mm左右，安装时不需要太大的布置空间，非常适合集成在空间紧凑的传感器检测模块、小型仪表内部，不会占用过多的设备内部空间。设计的时候特意把密封配合面做在了阀身的末端，和安装基座的阀座接触位置采用了锥面配合的形式，相比平面密封，

　　锥面密封的接触比压更大，在低压气路、小流量液路的工况下，不需要太大的压紧力就能实现可靠密封，降低了旋转操作需要的扭矩，手动调节的时候不会出现卡顿、拧不动的情况。阀身的光轴段和安装基座的孔采用间隙配合，配合公差选在H7/g6的区间，既保证了旋转动作的顺畅，不会出现卡滞，又能控制配合间隙，避免介质从配合间隙处出现泄漏，导向槽的宽度和定位销的配合也采用小间隙配合，间隙控制在0.02mm以内，保证旋转过程中轴向位移的精度，不会出现阀芯偏移导致密封面错位的问题。在实际选型应用的时候，要注意这个阀件适用的介质是洁净的压缩空气或者无腐蚀性的液体，不能用在有颗粒杂质的流路里，不然杂质进入导向槽或者配合间隙里，很容易造成旋转卡滞，

　　甚至划伤密封面导致泄漏。另外这个零件的材质一般选用易切削不锈钢或者黄铜，表面做钝化处理，兼顾加工性能和防锈能力，适合在工业现场的常规环境下长期使用，不需要频繁维护。从建模的角度来说，做这个零件的时候要重点注意导向槽的螺旋轨迹和旋转角度的对应关系，槽的深度要均匀，端部的止动位置要做圆角过渡，避免应力集中，长期旋转使用的时候不会出现槽口开裂的问题，头部一字槽的宽度和深度要适配常用的一字螺丝刀尺寸，方便现场调试的时候不用专用工具就能完成调节。很多初做结构设计的工程师容易忽略这类小型阀件的安装定位细节，比如忘记设计头部的法兰定位面，导致阀件装入安装孔后轴向位置没有基准，密封压力忽大忽小，要么密封不严泄漏，要么扭矩太大拧不动，还有的导向槽角度设计不合理，全开位置和全关位置的限位不清晰，操作人员调节的时候不知道有没有到位，影响设备的调试效率。这个结构的设计刚好规避了这些常见问题，把定位、限位、密封、操作几个功能都集成在一个零件上，减少了装配的零件数量，降低了整体的成本，也提高了结构的可靠性，非常适合小通径、低压工况下的流路控制场景，尤其是和传感器配套的检测设备里，这类集成化的小型阀件能大幅简化设备的内部结构，减少故障点。
