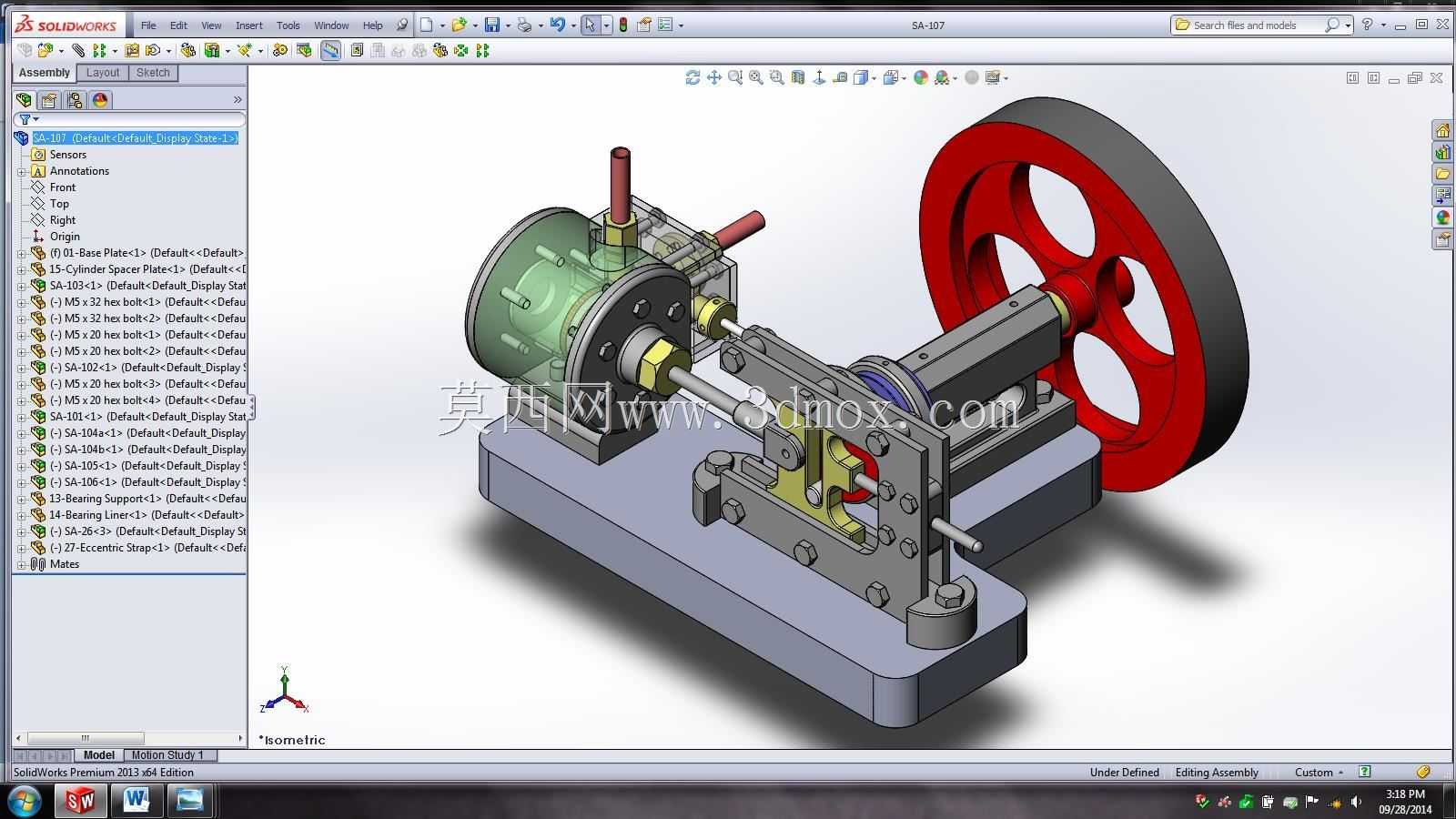

苏格兰轭式往复蒸汽机结构设计

　　在小型热力动力演示、教学实训以及复古动力装置复刻领域，苏格兰轭结构的蒸汽机一直是兼具结构直观性与运动可靠性的典型方案，这套三维结构完整还原了该类机型的全部传动与做功逻辑，可直接用于机构运动仿真验证、原理展示样机加工参考。从实际应用场景来看，这类小尺寸蒸汽机既可以作为工科院校机械原理课程的具象教学模型，帮助学习者理解曲柄滑块机构的运动转换逻辑、蒸汽膨胀做功的完整流程，也可作为小型复古动力装置的核心结构，适配微型发电机组、小型动力演示台的动力输出需求，部分手工复刻的动力爱好场景中，该结构也常被用作小型车船模型的动力源。

　　整套结构的核心做功逻辑围绕苏格兰轭机构展开，区别于常规曲柄连杆式蒸汽机，苏格兰轭的十字滑槽结构能将曲柄的圆周运动直接转化为严格直线方向的活塞往复运动，不存在连杆摆动带来的侧向分力，能有效降低活塞与缸壁之间的偏磨损耗，这一设计思路在小尺寸机型上的优势尤为明显——小尺寸零件的加工精度余量有限，减少侧向力能大幅降低装配调试的难度，同时提升整机运行的平顺性。缸体部分采用透明端盖的设计思路，并非单纯为了展示效果，实际加工中采用透明聚碳酸酯端盖可以直观观察活塞环的密封状态、阀路的配气正时，在样机调试阶段无需拆解缸体就能判断内部运行状态，大幅缩短调试周期；缸体侧面集成的进排气阀组采用滑阀配气结构，与活塞运动通过侧置的拨杆联动，无需额外的配气凸轮轴，结构更紧凑，零件数量更少，适合小尺寸机型的布局。

　　动力输出端的大直径飞轮是这类往复式动力机械的必要结构，飞轮的轮缘做了加厚处理，将转动惯量集中在最大半径处，能有效存储活塞做功冲程的能量，克服压缩、排气冲程的阻力死点，保证输出轴转动的连续性，飞轮与输出轴之间采用平键连接，传递扭矩的同时方便拆卸维护。整套机构的安装底座采用一体化铸铁式平台设计，所有部件的安装定位面都在同一加工基准面上，缸体、轭架传动腔、轴承座的安装孔位采用同轴度公差约束，装配时无需额外调整对齐，降低现场装配的难度；从安装边界来看，整机的长宽尺寸控制在小型台架可容纳的范围，底座预留的四个安装沉孔可直接固定在实训台或者演示机架上，输出轴的伸出端长度适配常规的联轴器、带轮安装尺寸，可直接外接负载做动力输出测试。

　　细节设计上，苏格兰轭的滑槽与滑块之间采用可拆卸的耐磨衬垫结构，长期运行出现磨损后只需更换衬垫即可，无需更换整个轭架零件，降低维护成本；活塞与活塞杆之间采用锥面锁紧结构，保证同轴度的同时避免运行中出现松动；所有转动副的位置都预留了润滑油注油孔，可在不拆解整机的情况下完成日常润滑保养。整套结构的零件建模完全遵循实际加工工艺，每个零件的拔模斜度、倒角、退刀槽都做了完整还原，不存在无法加工的理想化结构，不管是用于3D打印制作演示样机，还是用于金属切削加工制作可实际运行的真机，都可以直接提取零件图作为加工参考，运动仿真过程中也验证了所有运动部件不存在干涉，配气正时与活塞运动的相位匹配准确，能完整复现蒸汽机从进气、膨胀做功到排气的完整工作循环。
