十字布局四缸蒸汽动力装置结构设计

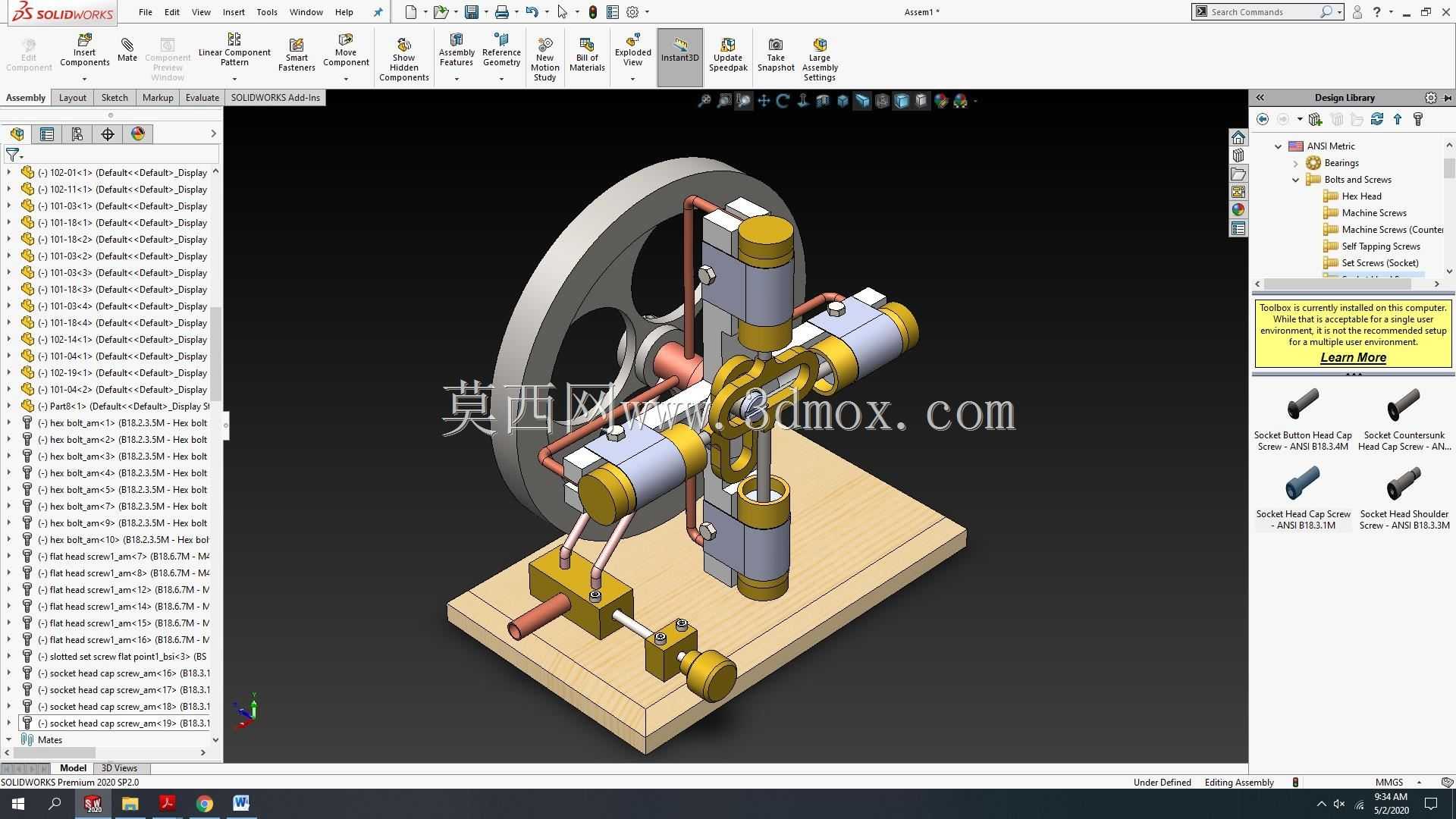

　　这套四缸蒸汽动力结构，核心采用十字对称的气缸排布方式，四个气缸沿中心曲轴的径向呈90度间隔分布，相比单缸或直列双缸结构，能大幅降低动力输出的脉动率，曲轴转动过程中任意角度都至少有一个气缸处于做功行程，从根源上消除了单缸蒸汽机死点位置无法自启动的问题，无需额外设置启动助力结构即可带载启动。从实际应用场景来看，这类小尺寸多缸蒸汽动力装置，既可以作为小型固定式动力源，驱动教学演示台架、小型发电机组、微型水泵等低负载设备，也可用于复古动力模型、科普展具的动力核心，部分同结构原理的小型蒸汽动力还可作为应急动力单元，在无电力供应的野外场景下，依托小型蒸汽发生器输出稳定旋转动力。

　　设计层面首先考虑的是动力输出的平顺性，十字排布的四个气缸共用同一根中心曲轴，每个气缸的活塞通过独立的连杆与曲轴的偏心轴颈连接，相邻气缸的做功相位差为90度，曲轴每旋转一周，四个气缸依次完成进汽、膨胀做功、排汽的完整循环，动力输出的扭矩波动幅度仅为同排量单缸结构的四分之一，搭配侧置的大直径飞轮，依靠飞轮的转动惯量进一步平抑剩余的转速波动，最终输出的旋转动力平稳性可满足多数精密小型负载的驱动需求。配气管路采用外置式硬管布局，四个气缸的进汽管路统一汇集到中心下方的配气阀块上，阀块集成了手动截止阀与进汽调节结构，可通过旋转端部的手轮调整总进汽量，实现输出转速与功率的调节，排汽管路则独立引出，避免各缸排汽过程产生相互干扰。

　　安装边界方面，整套结构固定在一块矩形实木安装基座上，基座上预先加工了与气缸支架、飞轮轴承座、配气阀块对应的定位安装孔，所有核心部件的安装基准面统一与基座上表面重合，保证各部件的同轴度与位置度公差。气缸采用立式与水平结合的安装方式，两个气缸沿垂直方向上下布置，另外两个沿水平方向左右布置，气缸的轴线全部交汇于曲轴的旋转中心，可将活塞侧推力降到最低，减少活塞与气缸壁的偏磨，延长结构的无维护运行周期。飞轮采用单支撑结构，轴承座固定在基座的侧方位置，飞轮端面与曲轴端面通过键连接传递扭矩，飞轮的外圆预留了皮带轮安装位，可直接加装平皮带或同步带轮向外输出动力，无需额外加装传动联轴器。

　　结构细节上，每个气缸的端盖都采用螺栓紧固的密封结构，活塞与气缸壁之间采用密封填料实现动密封，可耐受低压饱和蒸汽的工作压力，连杆两端采用铰接结构，一端与活塞销连接，另一端与曲轴轴颈连接，铰接位置预留了润滑脂加注空间，长期运行时可定期加注润滑脂降低铰接副的磨损。配气阀块内部设计有统一的进汽腔，蒸汽从阀块侧方的进汽接头进入腔体后，通过四根独立的支管分别输送到四个气缸的进汽口，每根支管上都预留了节流调节的结构空间，可单独调整每个气缸的进汽量，实现各缸做功功率的平衡校准，避免因各缸加工误差导致的动力输出不均。整套结构的所有运动部件都没有设置额外的安全防护罩，作为教学演示模型使用时可直观观察到活塞往复运动、连杆摆动、曲轴旋转、配气动作的完整过程，能清晰展示蒸汽动力将蒸汽压力能转化为旋转机械能的完整工作流程，帮助学习者理解曲柄连杆机构的运动原理、多缸动力的相位排布逻辑、飞轮稳速的作用机制等核心机械原理。
