车床用立式单刀夹持固定支撑结构

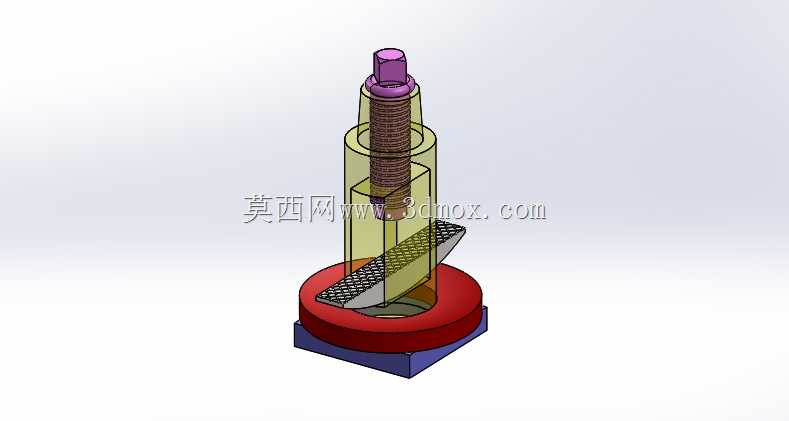

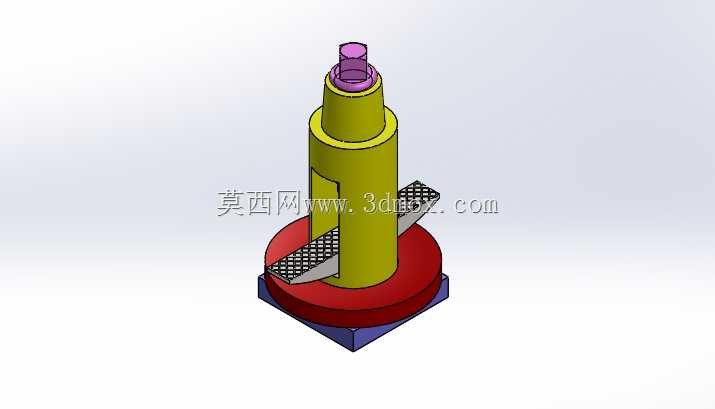

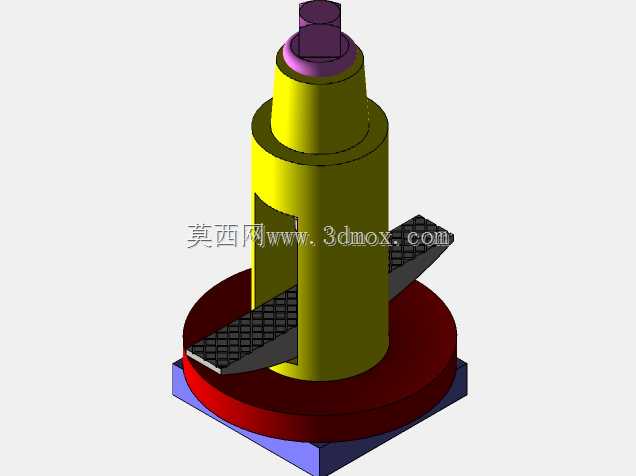

　　在普通卧式车床的切削加工场景里，刀架是直接决定刀具装夹稳定性、切削精度的核心功能部件，这款立式单刀架结构，主要适配中小型普通车床的单刀切削工序，针对外圆车削、端面车削、简单切槽工序的刀具装夹需求设计，区别于多工位转塔刀架的多刀轮换功能，这款单刀架更适配小批量、单工序连续切削的加工场景，装夹调整流程更直接，刚性表现更突出。从结构设计逻辑来看，整体采用阶梯式立柱主体作为核心承载结构，底部设置方形安装定位基座，基座上方叠加圆形回转承载盘，可配合车床中拖板的进给机构实现圆周方向的角度调整，满足不同切削角度的刀具装夹需求；立柱主体沿轴向开设刀具装夹槽，槽体两侧设置带防滑纹理的压合面，通过紧固件锁紧时可增大与刀杆的接触摩擦力，

　　避免重切削过程中刀具出现位移、打刀问题。立柱顶端设置阶梯式定位轴段，可适配车床的刀架压紧机构，保证刀架整体与拖板连接的同轴度，减少高速进给过程中的径向跳动量。从安装边界尺寸来看，底部方形基座的安装孔位完全匹配常规CA6140、C6132等普通车床的刀架安装基面尺寸，不需要额外改装拖板即可直接替换原有刀架，圆形回转盘的直径控制在常规车床刀架的回转干涉边界内，横向进给时不会与卡盘、尾座等部件产生运动干涉；立柱的有效装夹高度适配20-32mm方刀杆的装夹行程，可覆盖常规外圆车刀、端面车刀、切断刀的刀杆尺寸范围，不需要额外加装垫块即可完成刀具中心高的粗调，配合压块的微调余量可快速对准车床主轴中心高，减少对刀辅助时间。实际加工应用中，

　　这款单刀架的立柱主体采用一体式结构设计，没有多工位转位的间隙累积问题，切削过程中的抗振性能更优，在进行大切深的粗车工序时，刀杆的受力可直接通过立柱传递到底部安装基座，再分散到车床拖板的整个承载面，避免出现刀架颤振导致的加工表面振纹问题。结构上没有复杂的转位定位销、棘轮等易损部件，日常维护只需要定期清理装夹槽内的切屑、做好滑动面的润滑即可，故障率远低于多工位刀架，更适合维修条件有限的小型机加工车间使用。设计过程中特意将压合面的防滑纹理做了交错式排布，相比平面压块，夹紧相同规格刀杆时所需的锁紧力可降低30%左右，操作人员使用普通加力杆即可完成锁紧，不需要借助液压或者气动夹紧机构，适配普通车床的手动操作逻辑。立柱上的装夹槽宽度做了正负0.

　　02mm的公差控制，刀杆装入后侧向间隙控制在合理范围，锁紧前可手动滑动调整刀具伸出长度，不需要反复敲击刀杆调整位置，降低对刀过程中刀杆、刀架的磕碰损伤。底部回转盘与基座之间设置了耐磨垫片，长期使用调整角度后也不会出现接触面磨损凹陷导致的角度偏差，保证刀具切削角度的长期稳定性。顶端的定位轴段与压紧螺母的配合面做了粗糙度控制，锁紧后不会出现偏载导致的立柱倾斜问题，保证刀具中心高与主轴轴线的重合度，避免车削端面时出现中心凸台、外圆车削出现锥度等加工质量问题。
