辊道机支撑辊轮装配结构设计

　　辊道输送是生产物流环节中应用极广的物料转运形式，这类支撑辊轮组件作为辊道机的核心承载部件，直接决定了线体运行的平稳性与承载能力。从实际工况来看，这类组件常被用在板材加工、型材输送、仓储分拣、冶金产线的辅助输送段，承担沿输送方向承托工件、降低工件移动摩擦阻力的作用，工件放置在辊轮外圆柱面后，可依靠外力推送或是辊轮自身的动力驱动，实现工件沿既定路径的平稳移动，相比滑动式输送结构，滚动摩擦的阻力系数可降低80%以上，能大幅减少工件输送过程中的表面划伤，也能降低驱动端的动力损耗。

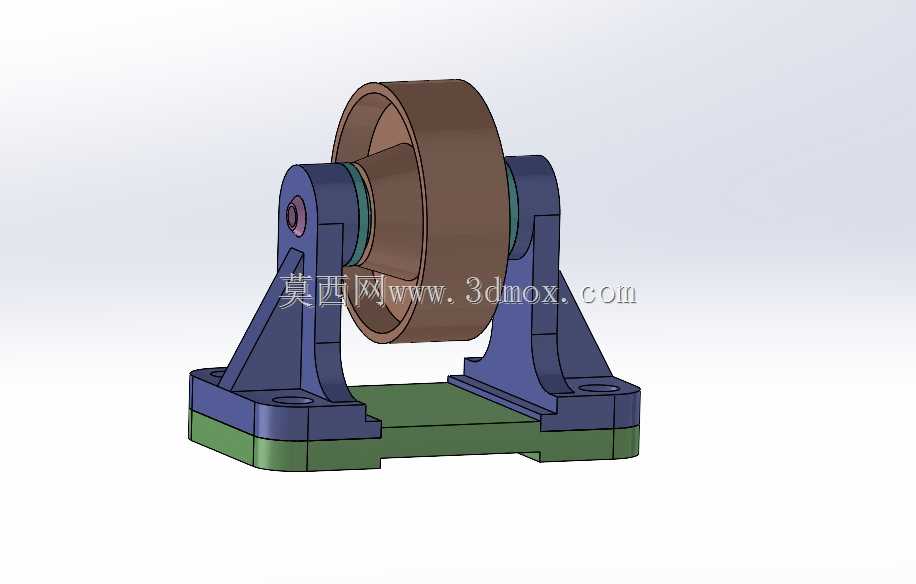

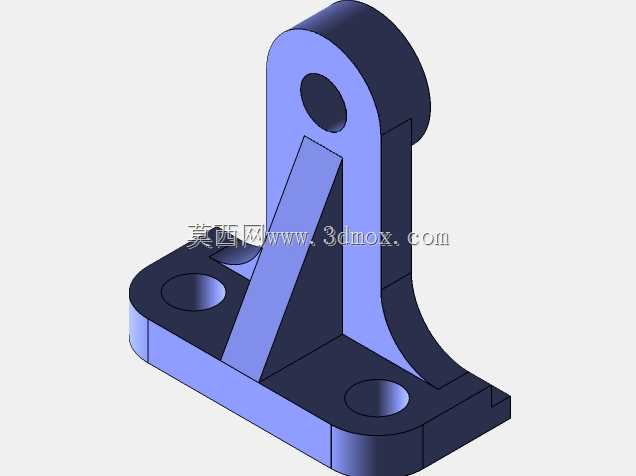

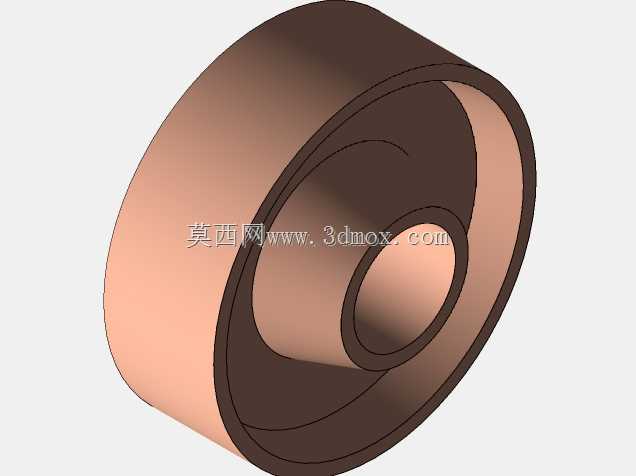

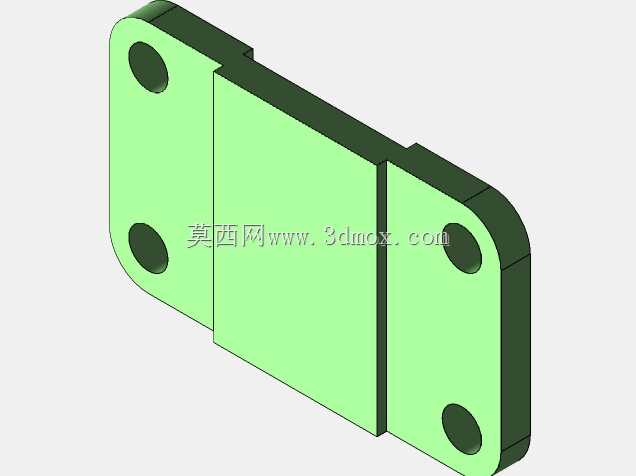

　　这套辊轮装配结构采用分体式设计思路，整体由辊轮主体、双侧支撑立架、底部安装底座三个核心部分组成，辊轮主体采用宽幅圆柱面设计，外圆面做了等直径处理，能保证与工件接触时受力均匀，避免局部应力集中造成的辊面磨损不均；双侧支撑立架采用三角加强筋结构，从安装底座一直延伸到辊轮轴的安装孔位，能有效抵消辊轮承载时产生的侧向倾覆力矩，避免支撑臂受载变形导致辊轮卡滞。底部安装底座做了一体化的平板结构，预留了对称分布的安装通孔，可直接通过螺栓固定在辊道的机架横梁上，安装基准面做了铣平处理，能保证双侧支撑立架的同轴度，减少辊轮回转时的径向跳动。

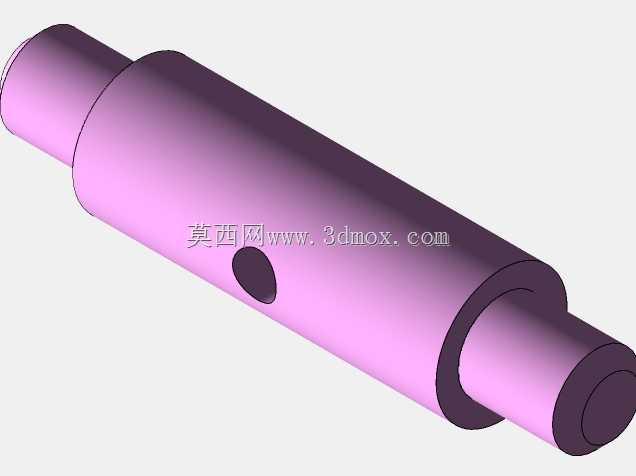

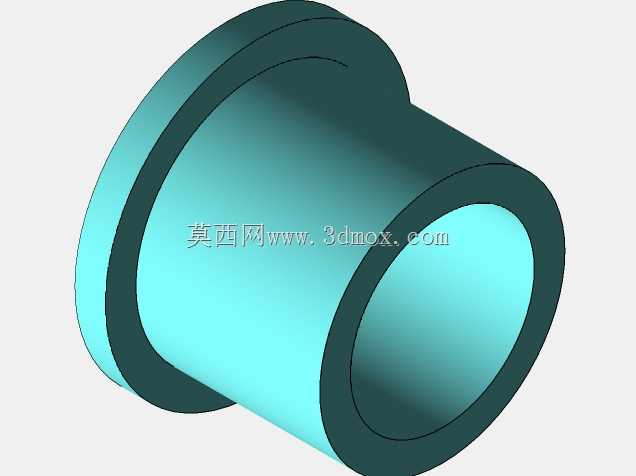

　　从设计细节来看，辊轮与支撑轴之间预留了轴承安装位，可根据实际载荷需求选配深沟球轴承或是滑动轴套，支撑立架上的轴孔做了同轴度公差约束，装配后辊轮的径向跳动量可控制在0.1mm以内，保证输送过程中工件不会出现上下颠簸的情况。辊轮的宽度尺寸可适配常见的中小型板材、型材的输送需求，支撑立架的高度经过匹配设计，保证辊轮顶面距离安装底座的高度符合常规辊道线的高度标准，可直接替换现有辊道线上的损坏辊轮组件，无需额外调整机架结构。

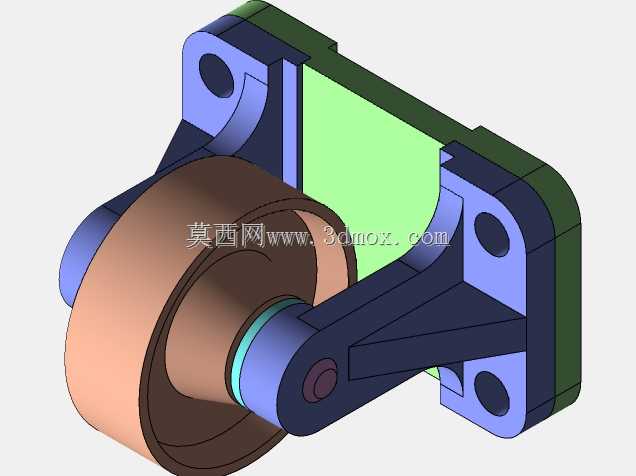

　　在实际建模过程中，这套结构拆分了五个独立的零部件，每个零件都做了完整的装配约束，包括轴孔的配合约束、安装面的贴合约束、紧固件的位置约束，完全符合实际装配的工艺逻辑，可直接用于生成工程图指导生产加工。支撑立架与底座的连接部分做了圆角过渡处理，避免应力集中造成的结构断裂，辊轮两端做了限位台阶，可防止辊轮轴向窜动，保证辊轮始终在双侧支撑立架的中间位置回转，不会出现与支撑臂摩擦的情况。

　　从安装边界来看，底部安装底座的安装孔间距符合通用辊道机架的安装尺寸标准，无需对现有机架做二次加工即可完成安装，整体结构没有突出的尖锐棱角，所有外露边都做了倒角处理，符合车间设备的安全设计要求。在不同的应用场景下，可通过更换辊轮的外覆材质调整摩擦系数，比如输送表面易划伤的工件时可在辊轮外圆包覆聚氨酯层，输送高温工件时可更换为金属辊轮搭配耐高温轴承，这套基础结构可适配多种工况的改造需求，结构简单可靠，维护时仅需拆卸单侧支撑立架即可更换辊轮或是轴承，后期维护成本极低。
