户外自动供水系统带LED灯安装防护盒

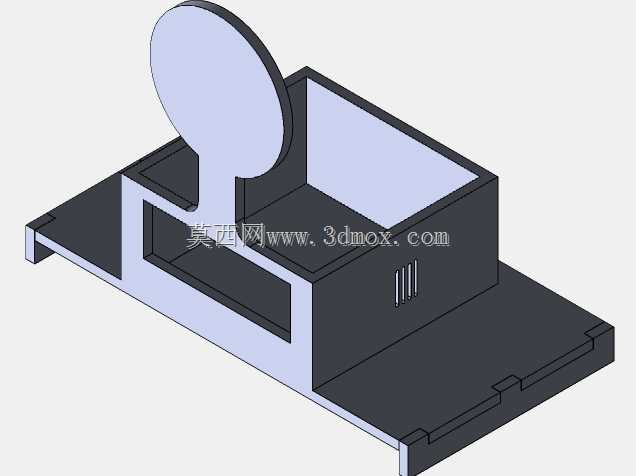

　　这款防护壳体的设计初衷，是为户外布设的小型自动供水控制单元提供可靠的安装承载空间，同时兼顾配套LED照明组件的固定安装需求，常见于园林树木周边的智能灌溉配套场景。从结构布局来看，壳体采用分体抽拉式底座设计，底座向外延伸出带卡扣的安装翼边，安装时可直接通过翼边上的预留卡位卡入预先固定在树干或安装支架上的导轨槽，无需额外打孔拧装螺丝，单人即可完成快速拆装维护，适配户外高空作业的操作便利性要求。主容纳腔为敞口式矩形腔体，腔体侧壁预留了多道平行的散热通槽，可在自动供水系统的控制板、微型泵驱动模块长时间工作时，通过自然对流带走内部积热，避免密闭空间内温度过高影响电子元件寿命，腔体内部的边角处做了小圆角过渡，既减少注塑成型时的应力集中问题，

　　也避免装配时尖锐边角刮伤线材绝缘层。与主腔体相连的延伸支架采用一体化成型结构，支架顶端设置圆形安装位，专门用于固定配套的LED灯组件，安装位的中心预留了走线槽，LED的供电线材可顺着支架内部的中空通道直接接入主腔体内的控制板，全程线材不外露，避免户外风吹日晒造成线材老化破损，同时也能防止虫蚁啃咬线路造成设备故障。从安装边界来看，底座延伸翼边的总宽度适配常规树干安装抱箍的固定尺寸，安装后整体重心落在底座中心区域，即使遇到大风天气也不会出现倾斜晃动的问题，主腔体的内部净空尺寸刚好容纳常规小型自动供水系统的控制板、微型电磁阀、接线端子排等组件，没有多余的冗余空间，既控制了整体用料成本，也避免内部组件在腔体内晃动移位。

　　设计时特意将LED安装支架与主腔体做了角度偏移，让LED的照射方向刚好对准下方的供水滴头区域，夜间可清晰观察供水状态，无需额外加装照明支架，减少了户外布设的配件数量。壳体的抽拉底座与主腔体之间设置了凹凸卡位结构，装配到位后会有明显的卡位阻尼感，不会因为户外长期振动出现底座松脱滑落的问题，侧壁的散热槽采用向下倾斜的开孔角度，雨天时雨水会顺着槽壁向外流出，不会灌入腔体内部造成电路短路。在实际园林应用场景中，这类集成了LED安装位的供水防护盒，可直接替代传统的分体式安装方案，以往需要分别固定供水控制盒和LED灯架，不仅安装工序繁琐，还容易出现两个部件位置偏移、线材杂乱的问题，这款一体化结构将两个功能整合在同一个壳体上，

　　安装时只需一次固定即可完成两个组件的布设，后期维护时只需抽拉底座就能接触到内部的所有元件，无需将整个壳体从安装位拆下，大幅降低了户外运维的工作量。壳体的壁厚采用均匀等厚设计，适配常规注塑成型工艺要求，所有转角处的拔模斜度都控制在合理范围内，生产时可顺利脱模，无需额外做复杂的行位结构，有效控制了开模和生产成本，适合批量生产应用在大面积的园林智能灌溉改造项目中。
