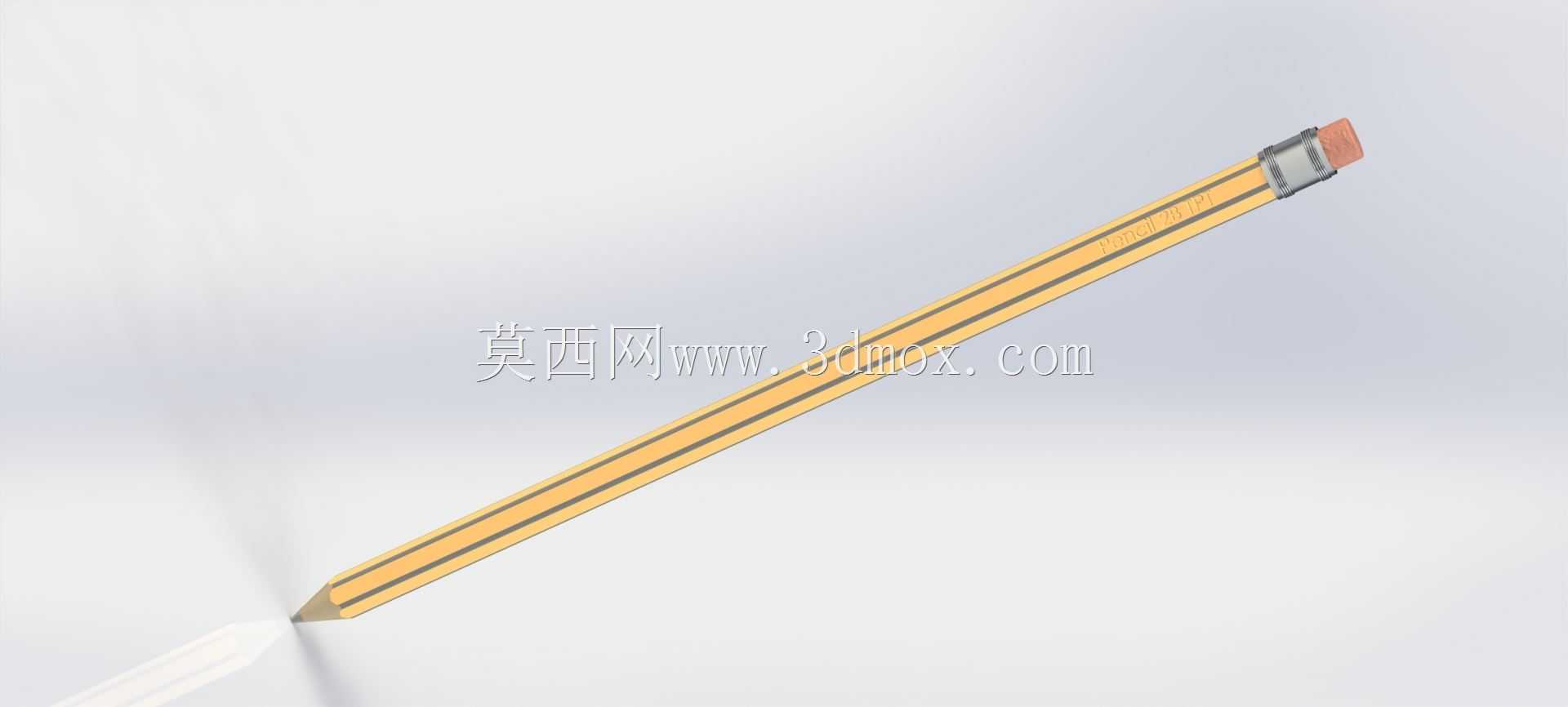

带橡皮头木质书写铅笔三维结构设计

　　日常办公、工程绘图场景里，带橡皮头的木质铅笔是出镜率极高的基础工具，很多人只把它当成普通文具，却很少留意其结构设计里藏着的工程考量。从结构设计的角度拆解这款铅笔，首先要明确它的核心使用场景：除了常规的文字书写，还需要适配工程草图绘制、学生作业涂改、美术速写勾线等多场景需求，不同场景下对笔杆握持手感、铅芯出芯稳定性、橡皮擦拭摩擦力的要求都有差异。

　　设计这款铅笔的三维结构时，最先要敲定的是笔杆的外形边界，常规量产款的笔杆多采用正六边形截面，外接圆直径控制在7-8mm区间，这个尺寸是经过大量握持测试得出的最优值——太细会导致长时间握持时手指应力集中，书写易疲劳；太粗则会增加整笔重量，同时不适合常规笔袋、文具盒的收纳尺寸。笔杆总长度控制在175-185mm之间，这个长度既可以满足正常握持时笔尖到尾端橡皮的操作距离，也能预留足够的铅芯消耗余量，避免使用过短就需要丢弃。笔杆的棱边做了0.2-0.3mm的圆角过渡，避免尖锐棱边硌手，同时六边形的截面设计可以有效防止铅笔放置在倾斜桌面时滚落，这一点在工程绘图场景下尤为重要，倾斜的绘图桌面上如果笔滚落，很容易碰倒绘图仪器、弄脏未干的墨线。

　　笔杆内部的铅芯安装槽是同轴度要求较高的结构，铅芯直径根据型号不同有0.5mm、0.7mm、2B考试专用的2.0mm等不同规格，安装槽的内径要比铅芯直径大0.05-0.1mm，预留出粘接胶层的填充空间，同时保证铅芯不会在槽内晃动，避免书写时铅芯断裂。铅芯从笔尖位置伸出的长度控制在3-4mm，伸出过长容易在受力时折断，过短则会在书写时笔杆遮挡视线，影响绘图或书写的视野。笔尖位置的木质削切角度控制在12-15度之间，这个角度下削出的笔尖既有足够的强度，又能保证书写时的线条粗细均匀，同时削切后的木质锥面要和笔杆六边形截面平滑过渡，没有突兀的台阶，避免握持时硌到手指。

　　尾端的橡皮固定结构是很多设计容易忽略的细节，金属箍采用厚度0.2mm的镀锡铁皮冲压成型，金属箍的内径和笔杆外径采用过盈配合，过盈量控制在0.1-0.15mm，既可以保证金属箍不会从笔杆上脱落，又不会因为过盈量太大撑裂木质笔杆。金属箍靠近橡皮的一端做了向内的卷边，卷边卡住橡皮的环形凹槽，防止橡皮在反复擦拭过程中从金属箍里脱出。橡皮的材质选用软质PVC加磨砂颗粒，邵氏硬度控制在40-45HA，太硬的橡皮擦拭时容易刮破纸张，太软则会在纸张上留下残留的橡皮屑，同时橡皮的直径和金属箍内径匹配，伸出金属箍的长度控制在8-10mm，足够日常涂改使用，同时不会因为伸出过长导致擦拭时橡皮弯折。

　　在实际建模过程中，笔杆的木质纹理、金属箍的冲压合模线、橡皮的表面磨砂质感都需要做对应的细节还原，这些细节虽然不影响结构功能，但在做产品展示、装配动画演示时，能大幅提升模型的真实感。另外还要考虑不同使用状态下的结构变化，比如铅笔削尖后的笔尖形态、橡皮使用磨损后的短尺寸形态、铅芯书写磨损后的钝头形态，这些不同状态的模型可以适配不同的场景展示需求，比如文具产品宣传动画里可以展示从全新铅笔到使用消耗的完整过程，工程教学场景里可以用来演示木质文具的装配结构。

　　从结构强度的角度验证，笔杆的木质材料选用椴木作为基材，椴木的纹理顺直，硬度适中，既容易削切，又有足够的抗折强度，正常握持书写时的径向受力在5-10N之间，椴木笔杆的抗折强度可以承受30N以上的径向力，完全满足日常使用的强度需求。金属箍的镀锡层厚度控制在5-8μm，既可以防止铁皮生锈，又有足够的金属光泽，提升产品的外观质感。铅芯的主要成分是石墨和黏土，不同硬度的铅芯黏土占比不同，建模时不需要还原材料配比，但要在结构上保证铅芯和木质笔杆的粘接强度，避免正常书写时铅芯整段脱落。

　　很多人觉得铅笔结构简单，不需要复杂的三维设计，但实际上一款握持舒适、不易断芯、橡皮不脱落的量产铅笔，每一个尺寸参数都是经过反复测试调整的，小到棱边的圆角大小，大到笔杆的截面形状，都直接影响用户的实际使用体验。在做三维建模时，不能只做外观的曲面造型，更要理解每个结构对应的实际用途，比如六边形截面防滚落的设计、金属箍过盈配合的安装方式、笔尖削切角度对书写体验的影响，只有把这些实际工程逻辑融入模型，建出来的模型才不是徒有其表的空壳，而是可以用于产品开模、结构验证、场景展示的实用三维数模。
