曲柄连杆传动组合机构装配结构

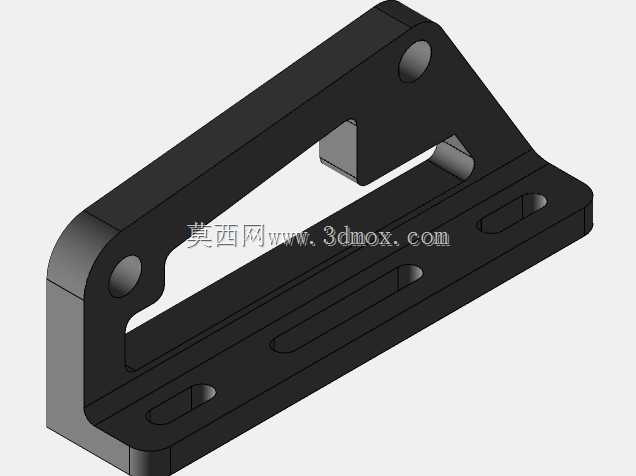

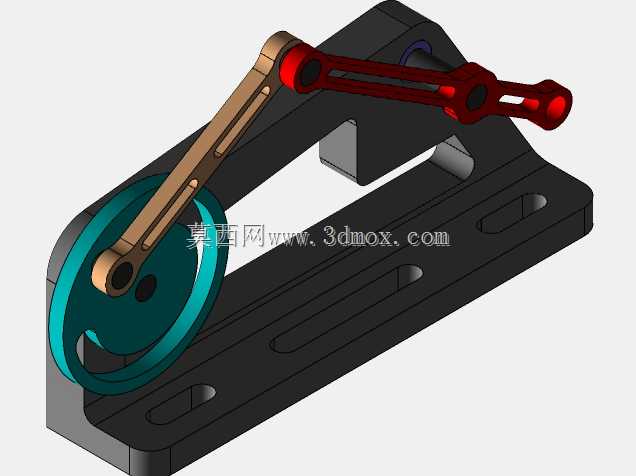

　　这套曲柄连杆类组合传动构件，常被集成在小型自动化送料设备、教学演示实验台、轻载往复执行机构的动力输出端，核心作用是将曲柄端的连续圆周旋转运动，转化为摇杆端的定角度往复摆动，或是适配不同工位的直线往复推送动作，在轻工包装、小零件分选、教学教具开发场景中有着极高的复用率。整套构件共由8个独立加工的零件组合装配而成，从结构逻辑上可划分为固定支撑、旋转输入、连杆传动、摆动输出四个功能模块，各模块间通过轴孔配合实现运动传递，没有冗余的结构设计，所有配合面均预留了常规机械加工的公差余量，适配普通铣削、车削的加工精度要求，不需要特殊工艺即可完成零件制作。固定支撑部分采用带长槽安装孔的L型折弯式机架结构，底座平面上开设的两条平行长圆形安装孔，

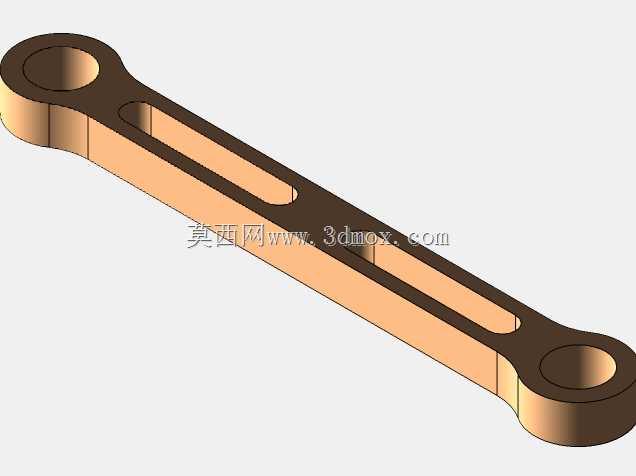

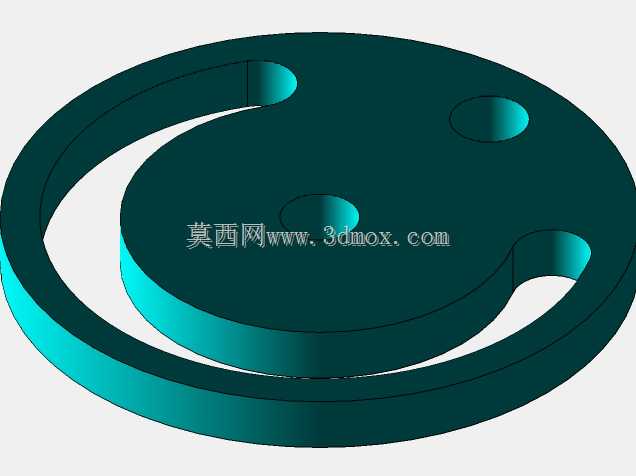

　　可适配不同孔距的设备安装基面，安装时可沿孔长方向调整机构的整体固定位置，补偿安装基面的孔位加工误差，机架的竖直支撑臂上预留了曲柄轴的安装通孔，孔位与底座安装面的垂直度公差可控制在0.02mm以内，保证曲柄旋转时不会出现卡滞、偏磨的问题。旋转输入部分为带轮结构的圆盘形曲柄，曲柄盘上偏心设置了连杆连接销轴孔，偏心距根据输出端的摆动行程需求确定，可根据实际使用场景更换不同偏心距的曲柄盘，调整输出端的运动行程范围，曲柄盘的轮缘位置可适配同步带或是三角带传动，直接对接动力源的输出轴，不需要额外加装传动联轴器。连杆部分采用两段式铰接结构，靠近曲柄端的长连杆采用扁平长条状结构，杆身开设减重槽降低运动惯量，两端的轴孔内可镶嵌铜套降低铰接处的磨损，

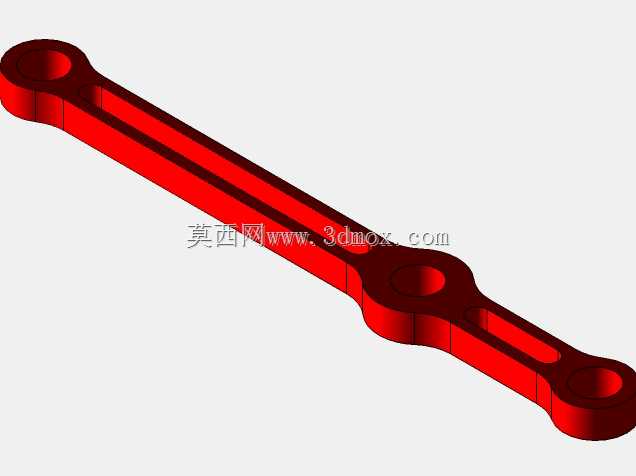

　　延长构件的连续运行寿命；靠近输出端的叉形摇杆采用对称式结构，中部铰接在机架的上部支撑轴上，一端与长连杆铰接，另一端作为动力输出端可外接执行夹具、拨杆等作业部件，将旋转输入的动力转化为定角度的往复摆动输出。整套机构的运动逻辑经过反复校验，曲柄在整周旋转过程中不存在死点位置，启动时不需要额外的助力结构即可顺畅运行，各铰接点的运动间隙控制在0.01-0.03mm之间，既不会因为间隙过大出现运动冲击、异响，也不会因为间隙过小导致转动卡滞、温升过高。从安装边界来看，整套机构的底座轮廓尺寸适配小型桌面级设备的安装空间，竖直方向的高度不会超出常规设备的护罩安装范围，运动过程中所有构件的外轮廓均不会超出底座的投影边界，

　　不会与周边的其他设备构件产生运动干涉，安装时只需要将底座固定在设备的安装平台上，对接好曲柄端的动力输入，即可完成整套机构的装配调试。在实际选型应用中，这套机构可根据负载大小调整各零件的材质，轻载教学场景下可采用硬质铝合金或是工程塑料制作零件降低整体重量，工业生产场景下可采用45号钢调质处理制作受力构件，提升机构的负载能力与使用寿命，各铰接位置可根据运行速度选择定期注油润滑或是加装自润滑轴承，降低日常维护的工作量。
