单孔手动金属卷笔刀结构设计

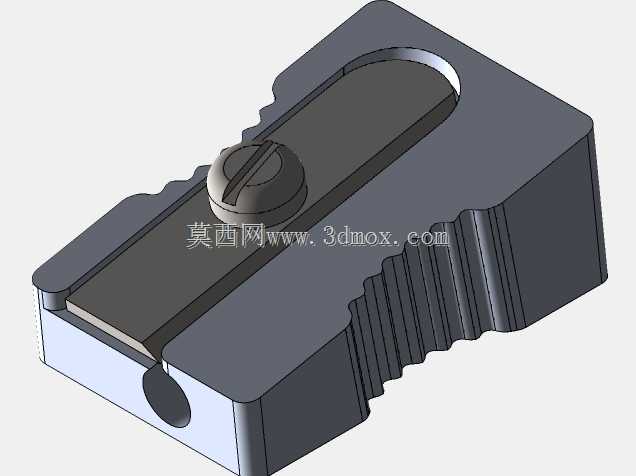

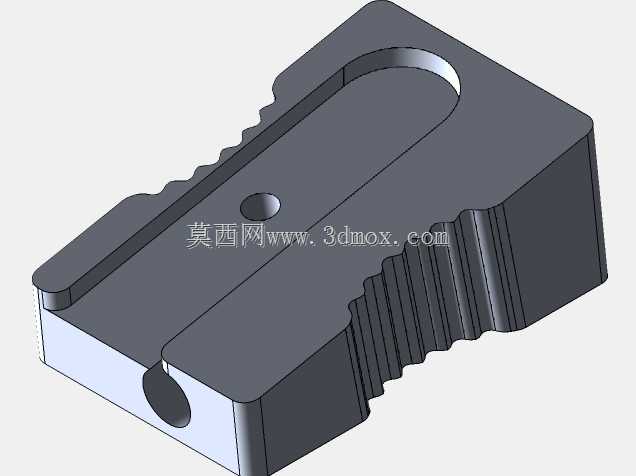

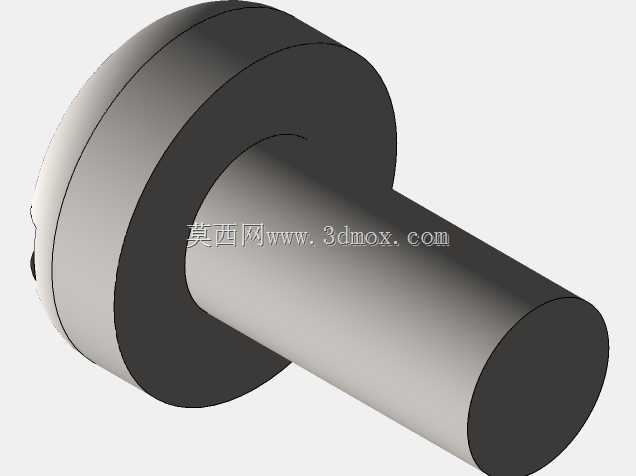

　　日常办公、学生学习场景中，手动卷笔刀是普及率极高的小型切削文具，这款单孔金属卷笔刀的结构设计完全围绕便携性、切削稳定性与握持防滑需求展开，整体采用三个独立部件组装而成，没有多余的冗余结构，所有零件的配合公差都控制在手动装配可实现的范围内，适合小批量冲压加工作业。从实际使用场景出发，这款卷笔刀适配常规直径的木质铅笔，主体外壳采用锌合金压铸成型，外壳两侧设计了连续的波浪形防滑齿纹，齿纹的深度控制在1.2mm，间距3mm，既保证手指握持时的摩擦力，不会因为手部出汗出现打滑，又不会因为齿纹过深硌手，长时间握持削笔也不会产生明显的不适感。外壳顶部的一字槽紧固螺丝用来固定内部的刀片组件，螺丝头部做了沉头处理，完全嵌入外壳的沉孔内，

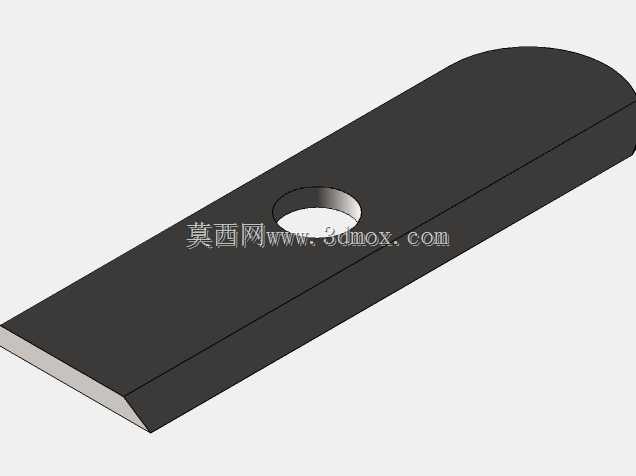

　　不会突出外壳表面，避免携带时刮蹭书包、笔袋内的其他物品。外壳前端的锥形进笔孔做了15度的导向锥面，铅笔插入时可以自动对准刀片的切削刃口，不需要刻意调整角度，进笔孔的入口处做了0.5mm的圆角过渡，避免尖锐的金属边缘划伤手指。内部的切削刀片采用标准文具刀片规格，刀片通过螺丝压紧在外壳的倾斜安装面上，安装面的倾斜角度经过反复验证，设定为22度，这个角度下切削出来的铅笔笔尖锥度均匀，铅芯露出长度在3-4mm之间，既不会因为铅芯过短影响书写，也不会因为铅芯过长容易断裂。刀片的刃口做了淬火处理，硬度达到HRC55-60，保证长期使用下刃口不会快速卷刃，切削木质铅笔时阻力均匀，不会出现卡滞或者削劈铅笔的情况。外壳底部的排屑槽为开放式设计，

　　切削产生的木屑可以直接从排屑槽排出，不会在壳体内堆积堵塞，清理时只需要倒置轻拍就可以倒出残留木屑，不需要拆解整个结构。从安装边界来看，这款卷笔刀整体外形尺寸控制在长40mm、宽22mm、高15mm的范围内，整体重量不到30g，可以轻松放入笔袋、文具盒甚至衣服口袋中，没有突出的尖锐结构，携带安全性有足够保障。三个组装部件分别为压铸外壳、切削刀片、紧固螺丝，零件数量极少，装配流程简单，只需要将刀片对准安装槽放入，拧紧紧固螺丝即可完成总装，不需要额外的粘接、焊接工序，生产装配效率极高，适合规模化量产。在结构设计过程中，特意将刀片的安装位置做了内藏处理，刀片刃口距离外壳外边缘有2mm的安全距离，即使手指不小心碰到外壳前端，

　　也不会直接接触到锋利的刃口，降低了使用过程中的割伤风险。外壳的表面处理采用哑光喷塑工艺，既保留了金属外壳的坚固耐用特性，又不会因为金属表面过于光滑影响握持，同时哑光表面不容易残留指纹和污渍，长期使用外观也能保持整洁。针对不同使用人群的握持习惯，两侧的防滑齿纹覆盖了外壳70%的侧面面积，不管是惯用左手还是右手的使用者，都能找到舒适的握持位置，削笔时只需要单手握持卷笔刀，另一只手转动铅笔即可完成切削，不需要额外的固定结构，操作门槛极低。从耐用性角度考虑，金属外壳相比常见的塑料外壳卷笔刀，抗摔抗挤压能力提升明显，即使从桌面高度掉落，也不会出现外壳开裂、结构变形的问题，刀片磨损后只需要拧开顶部的紧固螺丝即可更换同规格刀片，不需要整体丢弃，使用寿命远高于一次性塑料卷笔刀。排屑槽的宽度设计为8mm，足够容纳连续排出的螺旋状木屑，不会因为排屑槽过窄导致木屑卡入刀片与外壳的间隙中，影响切削顺畅度。进笔孔的末端做了限位台阶，铅笔插入到限位位置时就无法继续推进，避免铅笔过度顶到刀片根部，导致切削过深或者刀片受力过大崩刃。
