台式精密检测设备一体化外壳结构设计

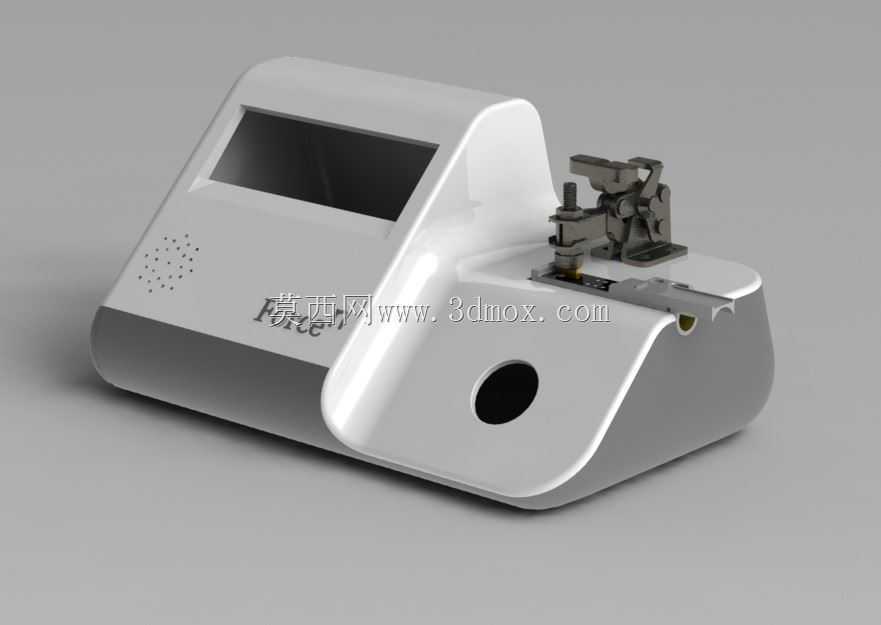

　　这款台式检测设备的外壳设计，核心围绕实验室、产线质检工位的桌面使用场景展开，整体采用一体化流线型壳体布局，适配单人坐式操作的人机交互需求，操作人员无需起身即可完成样品装夹、检测启动、数据读取全流程操作。壳体前侧倾斜布置的显示屏安装位，刚好匹配坐姿状态下人眼的自然俯视角度，避免长期操作产生的视觉疲劳，屏幕周边做了内凹沉台设计，可适配嵌入式触控屏或液晶显示屏的安装，预留的屏幕安装边界可兼容7到10英寸的常规工业显示屏，安装位周边预留了走线槽与屏幕固定螺柱位，无需额外做结构改制即可完成屏幕装配。壳体右侧的检测工位区域做了下沉式平台设计，平台平面与桌面高度差控制在120mm以内，方便操作人员单手完成待检测样品的装夹定位，

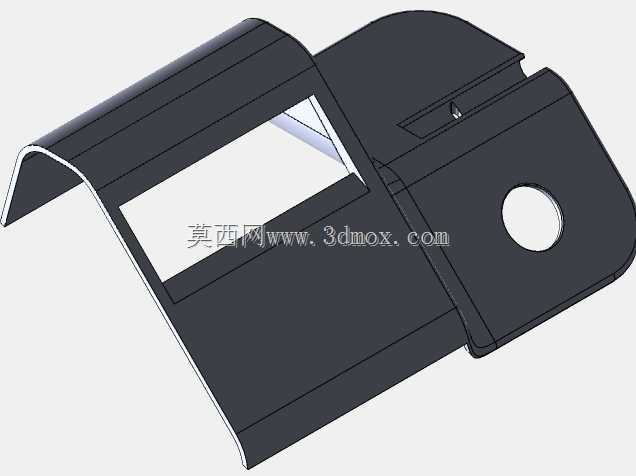

　　平台上预留的检测机构安装位，可适配小型力学检测、尺寸检测类的工装模组安装，安装孔位采用通用化的矩阵排布，可兼容不同规格检测模组的固定需求，平台边缘做了圆弧过渡处理，避免操作过程中剐蹭操作人员手腕。壳体左侧区域为内部电控与核心检测模块的安装腔，腔体内预留了电源模块、主控板、信号处理模块的分层安装位，侧壁开设的点阵式散热孔，刚好对应内部功率器件的散热风道走向，可在无额外散热风扇的情况下满足常规工况下的散热需求，散热孔做了向内翻边处理，可避免外部液体泼溅直接进入腔体内部。壳体底部做了内收式的配重安装位，可根据整机重量需求加装配重块，避免检测过程中设备出现移位或侧翻，底部预留的四个防滑脚垫安装位，可适配M4规格的橡胶防滑脚垫，脚垫高度可调，

　　可适应不平整的桌面安装场景。壳体整体采用ABS注塑或钣金折弯工艺均可实现量产，外观面无突兀的棱角与外露螺丝，所有拼接缝均做了错位隐藏设计，既提升了外观的整洁度，也可避免灰尘从拼接缝隙进入设备内部。前侧预留的圆形开孔为检测状态指示灯或功能按键的安装位，开孔直径适配常规16mm规格的工业按钮或指示灯，安装位后方预留了走线空间，可直接完成按键的接线与固定。壳体的整体外形尺寸控制在长320mm、宽240mm、高180mm的范围内，不会占用过多桌面操作空间，可适配常规实验室操作台、产线质检工位的桌面摆放需求，设备后侧预留了电源接口、通讯接口的开孔位，可适配DC电源接口、USB通讯接口、串口等常规工业接口的安装，接口位置做了内凹设计，可避免插拔线材时对外壳造成磕碰损伤。
