紫黑撞色碳纤维辐条汽车轮毂结构

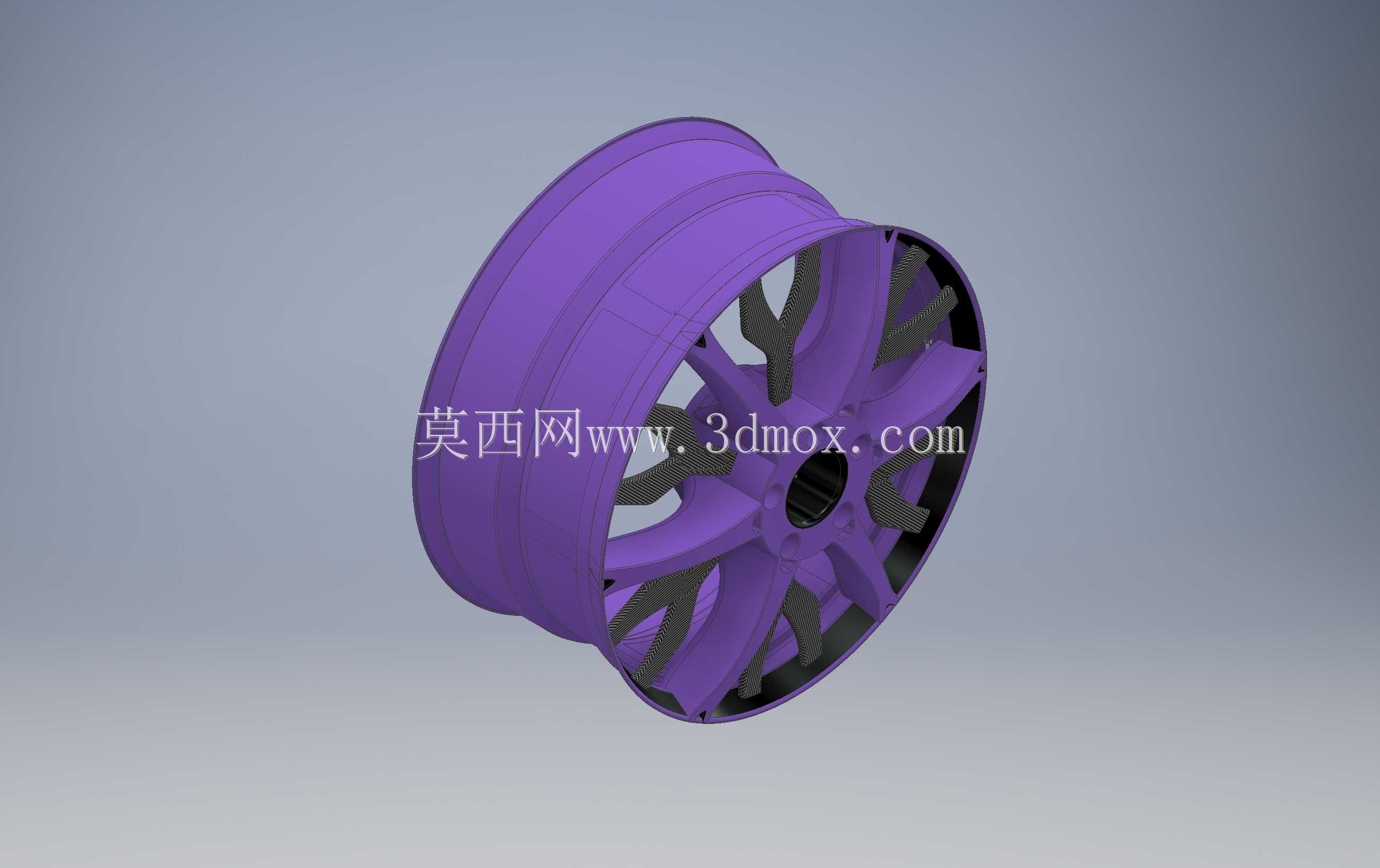

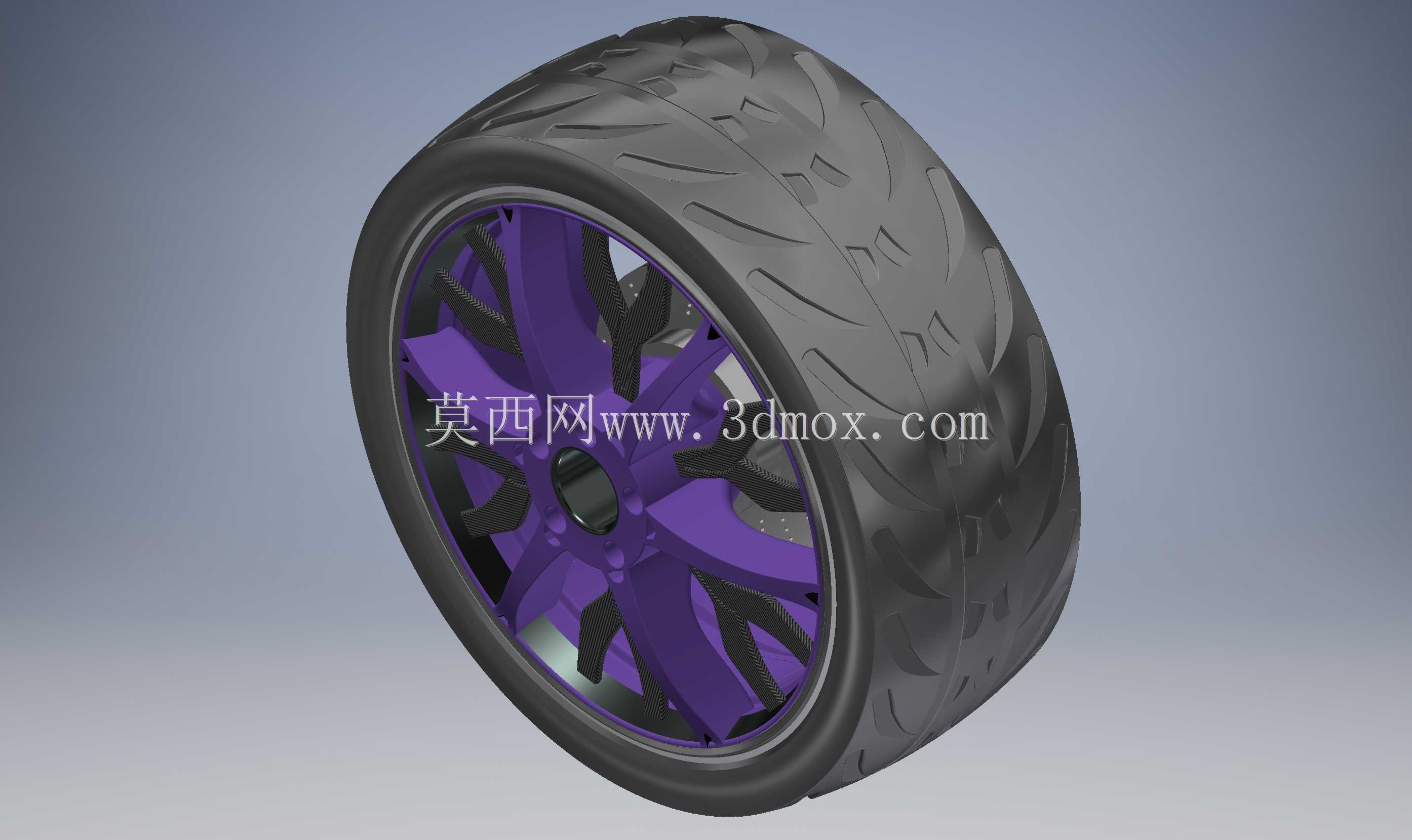

　　这款轮毂的设计首先锚定了民用改装车与性能展示车的应用场景，日常街道行驶的抗冲击需求、静态展示的视觉辨识度需求被同时纳入设计考量，没有一味追求极致轻量化而牺牲日常使用的结构冗余。从安装边界来看，轮毂中心定位孔采用乘用车通用的台阶式定位结构，孔周均匀分布5个螺栓安装位，适配市面上多数紧凑型、中型家用轿车的转向节安装法兰，安装面的平面度公差控制在0.05mm以内，避免装车后出现轮毂跳动量超标的问题；轮辋部分采用标准的17英寸乘用车轮辋轮廓，胎圈座的角度、凸缘高度完全符合GB/T 3487的相关要求，可直接匹配同规格的民用真空轮胎，不需要额外定制轮胎配件。

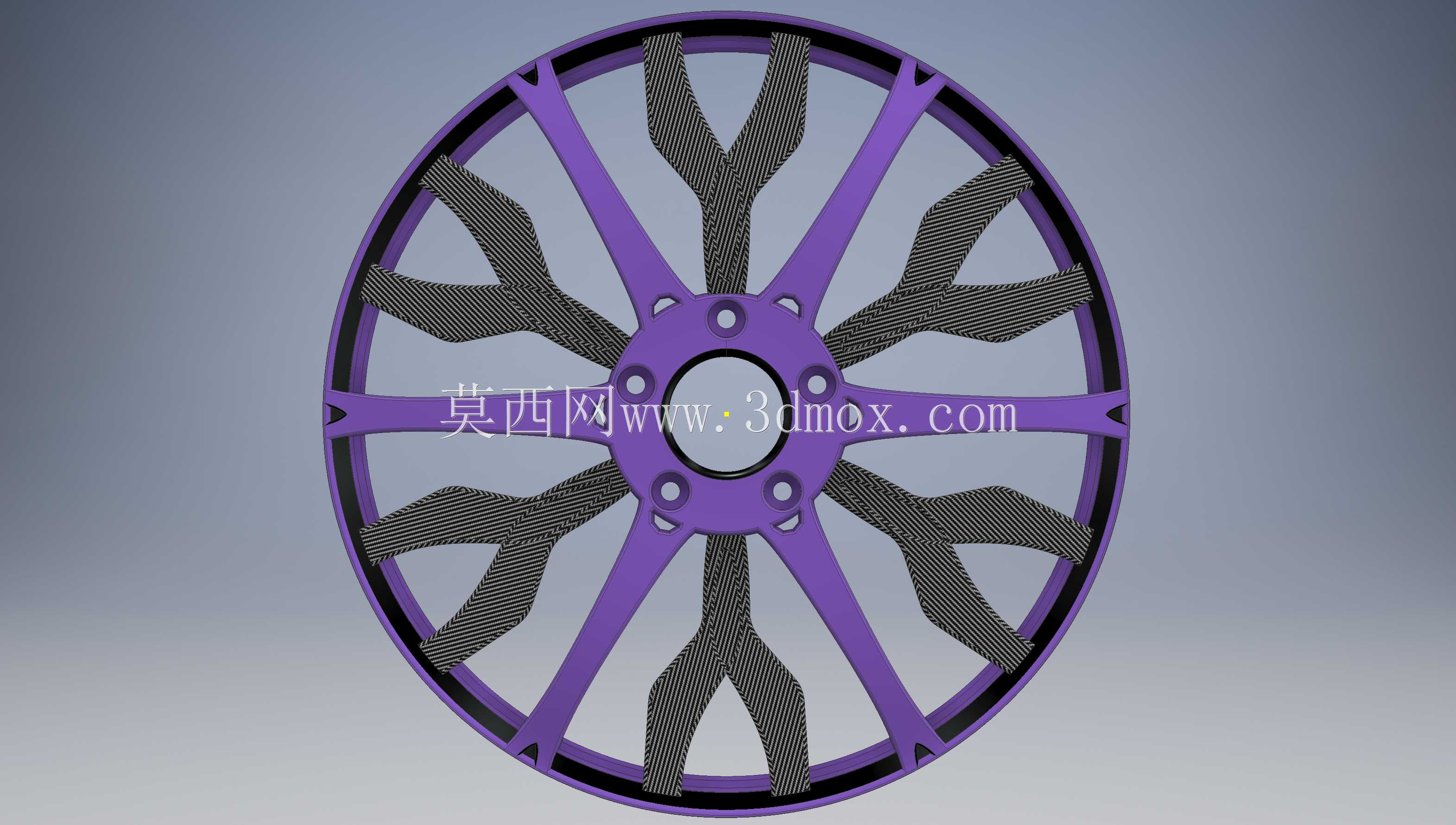

　　设计思路上，这款轮毂采用了混合材料的结构方案，主体轮辐基底采用紫色涂装的铝合金材质，承担主要的径向、侧向载荷，每根主辐条表面贴合碳纤维装饰结构件，碳纤维件采用3K斜纹铺层，既通过材料本身的纹理提升视觉层次感，也能在不显著增加整体重量的前提下，提升辐条表面的抗刮擦性能，日常行驶中路面飞溅的小碎石击打在辐条表面时，碳纤维层可以先抵消一部分冲击能量，避免铝合金基底出现直接的凹坑损伤。辐条的造型采用分叉式Y型结构，每根主辐条从中心轮毂盖位置向外延伸至轮辋处时拆分为两个支撑脚，相邻辐条的支撑脚在轮辋内侧形成均匀的受力点，轮辋周向的受力分布更均匀，车辆过弯时侧向力传递到轮辋的路径更短，不会出现局部应力集中导致的轮辋变形。

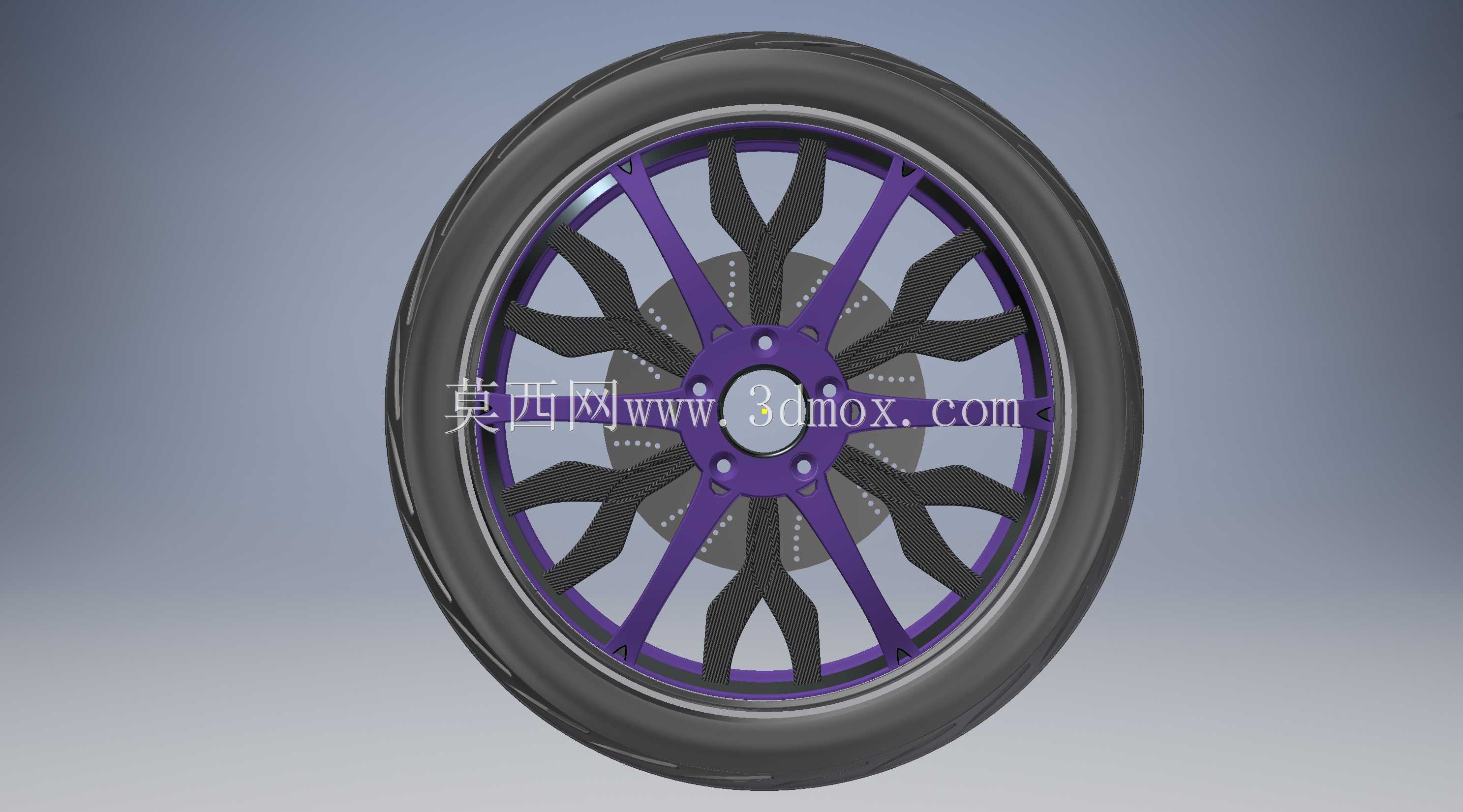

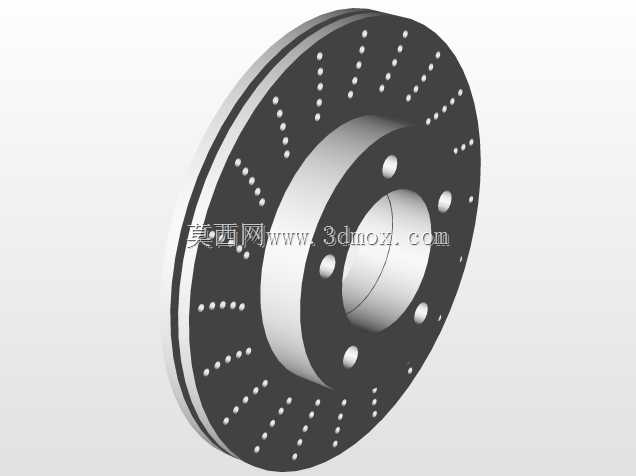

　　实际使用场景中，这款轮毂的通风间隙经过针对性调整，相邻辐条之间的镂空区域面积占比达到42%，车辆行驶时迎面气流可以顺利穿过辐条间隙，直接吹拂到后方的刹车盘与刹车卡钳位置，连续制动工况下刹车系统的散热效率比同尺寸的密辐条轮毂提升18%左右，能有效降低长距离下坡、激烈驾驶时刹车热衰减的出现概率。轮毂中心盖位置采用嵌入式安装结构，盖体与轮毂本体的配合间隙控制在0.2mm以内，高速行驶时不会出现盖体抖动、脱落的问题，同时中心盖的可拆卸设计也方便后续更换个性化标识，满足改装用户的定制化需求。

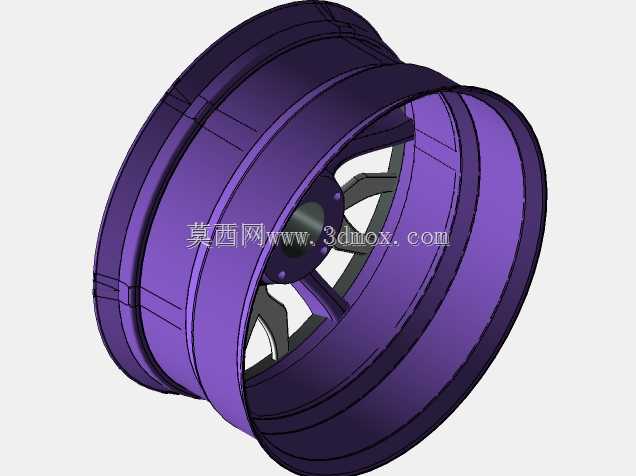

　　从结构细节来看，轮辋与辐条的连接位置采用了大圆弧过渡结构，过渡圆角半径达到8mm，避免直角连接带来的应力集中问题，通过有限元仿真验证，在承受国标要求的13°冲击试验载荷时，该位置的最大应力值比直角连接结构降低37%，完全满足日常行驶的强度要求。辐条背面做了不等厚的减重设计，靠近中心安装位的位置厚度保留12mm以保证安装强度，靠近轮辋的位置厚度逐步缩减至7mm，整体重量比同尺寸的全铝合金等厚辐条轮毂轻1.2kg，降低了车辆的非簧载质量，能小幅提升悬挂系统的响应速度。轮胎装配的止口位置做了光滑的滚压处理，表面粗糙度控制在Ra1.6以下，安装轮胎时不会刮伤胎圈的橡胶层，也能保证轮胎充气后胎圈与轮辋的密封性能，避免慢漏气的问题。

　　这款轮毂的涂装方案采用了三层喷涂工艺，紫色的基底漆层先做防腐磷化处理，中间层为抗紫外线的色漆层，最外层为高硬度的清漆层，清漆层的铅笔硬度达到2H，日常洗车、路边树枝剐蹭都不容易在表面留下明显划痕，碳纤维装饰件与铝合金辐条的连接位置采用耐高温的结构胶粘接，粘接面做了网格状的粗糙处理，粘接强度达到12MPa，车辆在-30℃到60℃的环境温度区间内行驶，都不会出现碳纤维件脱胶、翘起的问题。轮辋的气门嘴安装孔采用标准的8.7mm孔径，适配市面上绝大多数的通用型真空胎气门嘴，不需要额外扩孔或者定制专用气门嘴，后期维护更换配件的成本更低。
