支撑式精密测微仪结构设计方案

　　在精密零部件加工、精密装配的生产现场与计量实验室场景中，支撑式测微仪是小尺寸工件形位公差、厚度偏差、微小位移量检测的核心接触式测量器具，常被布置在精加工工序的机旁检测台、计量室的精密检测工位，用于完成薄型零件厚度、微小台阶高度、工件配合面间隙等参数的快速比对测量，相比手持千分尺，其依托固定支撑结构可消除手持施力不均带来的测量误差，重复测量精度可稳定控制在微米级区间。

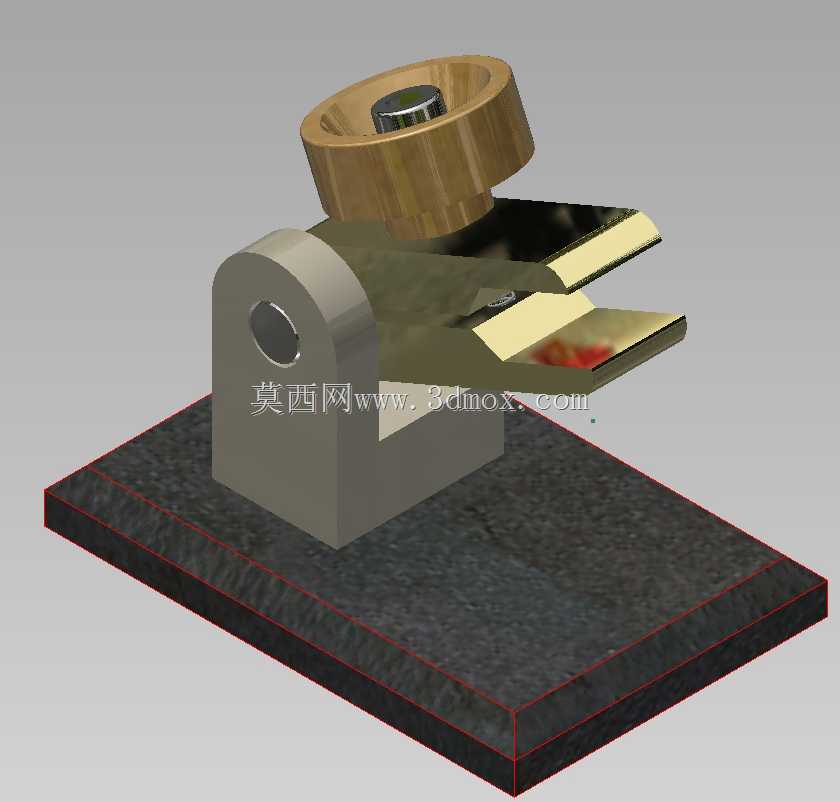

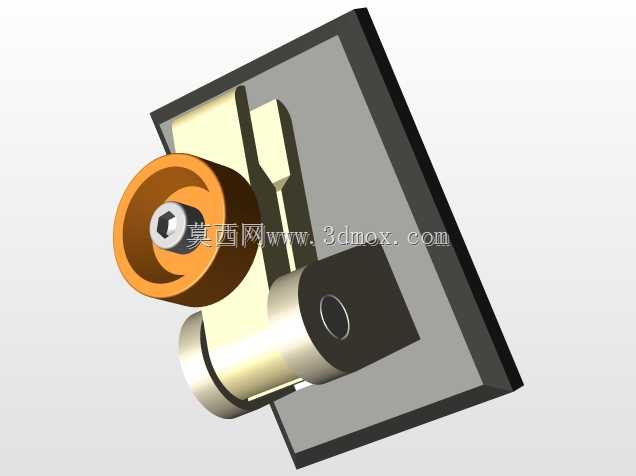

　　从结构设计逻辑来看，该测微仪采用分体式支撑布局，底部为带防滑减震垫层的厚重铸铁基座，基座整体做发黑防锈处理，底面平面度经过精磨加工，可直接放置在大理石检测平台或钢制工作台上，无需额外固定即可保证测量过程中整机不发生位移偏移，基座的安装边界覆盖常规检测工位的操作空间，整体占地尺寸适配常规检测工作台的摆放需求，不会占用过多操作区域。基座上方通过铰接支撑座连接测量悬臂结构，铰接位置设置阻尼锁紧结构，可根据被测工件的高度调整悬臂的俯仰角度，调整到位后锁紧即可固定测量位置，适配不同厚度规格工件的测量需求，避免测量头行程不足无法接触被测面的问题。

　　测量执行端采用带导向限位的测头结构，测头与上部的旋转调节手轮通过精密螺纹副连接，旋转手轮即可驱动测头沿垂直导向槽做直线进给，螺纹副采用细牙螺纹设计，进给分辨率可达微米级，手轮外圈做滚花防滑处理，方便操作人员微调进给量，测头端部镶嵌硬质合金测量面，耐磨性能优异，长期使用不会因磨损导致测量基准偏移。测量悬臂的上下测量面平行度经过严格校准，两个测量面的平面度、平行度公差均控制在1μm以内，保证被测工件放置在下测量面时，测量基准统一，不会因基准面倾斜带来测量系统误差。

　　在实际使用场景中，该测微仪可配合量块完成零位校准，校准后将被测工件放置在下测量砧面上，缓慢旋转调节手轮带动上测头下行，当测头接触工件表面达到恒定测量力时即可读取测量数值，测量力通过内置的微型弹簧机构控制，避免测头压力过大压伤软质工件表面，或是压力过小导致接触不良产生测量误差。针对薄片状金属零件、精密垫片、小型冲压件等工件的厚度检测，该支撑式结构可保证每次测量的测点位置一致，相比手持测量工具，可将重复测量的离散度降低60%以上，适合批量零件的快速工序检测。

　　设计过程中重点考量了结构的刚性与稳定性，支撑座与基座之间采用定位销加螺栓的刚性连接方式，避免长期使用后连接位置出现间隙松动，悬臂结构采用高刚度铝合金材料加工，在保证整体重量轻便的同时，避免测量过程中悬臂发生挠曲变形，导向槽内部镶嵌自润滑铜套，保证测头进给过程顺滑无卡滞，不会出现进给爬行导致的测量值跳变。整机的外露金属部件均做了防锈处理，非测量面做哑光喷塑处理，避免实验室灯光反射影响操作人员读取数值，测量面则做镜面抛光处理，保证与工件表面接触贴合紧密。

　　从安装适配角度来看，该测微仪的基座底部预留了标准螺栓安装孔，若有需要可通过螺栓将整机固定在专用检测支架或自动化检测线的检测工位上，配合位移传感器可实现测量数据的自动采集上传，适配半自动化检测场景的改造需求。铰接结构的调节范围覆盖0-50mm的工件厚度测量区间，可满足绝大多数小型精密零件的厚度测量需求，无需额外更换测量砧座即可完成常规检测任务，降低了设备的配套附件成本。日常维护过程中，仅需定期对螺纹副、导向铜套位置添加少量轻质润滑油，即可保证机构操作顺滑，测量面使用无尘布蘸取无水乙醇擦拭清洁，避免铁屑、灰尘附着在测量面上影响测量精度。
