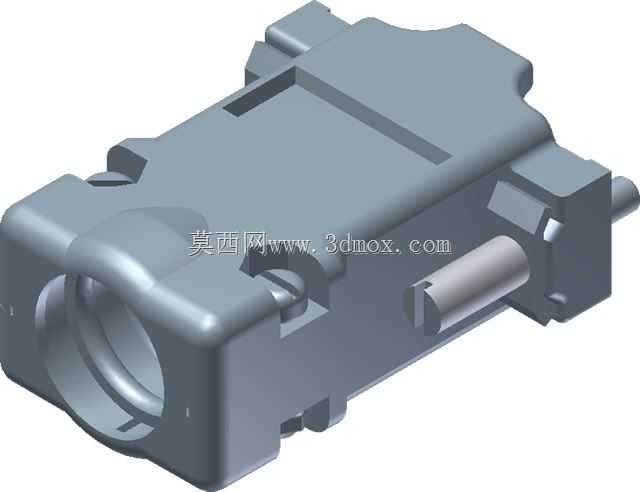

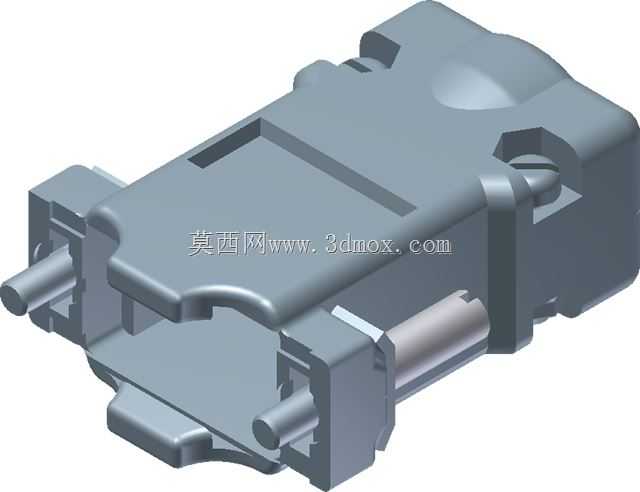

短指旋螺钉定位大出口D型接头金属外壳

　　在工业传感与信号传输链路里，D-sub类连接器的外壳选型一直是结构工程师容易忽略的细节，尤其是多针位大电流传输场景下，壳体的定位可靠性、出线空间冗余、安装适配性直接决定了整套接线组件的长期抗振表现。这款直出口金属接头壳体，针对9针位D型连接器的大尺寸出线需求设计，区别于常规小口径后壳，它的出线腔做了扩容处理，能容纳更粗的多芯屏蔽线缆，适配工业现场传感器集群布线、测试设备信号转接这类需要大线径出线的场景。

　　从实际装配逻辑来看，这款壳体采用短指旋螺钉作为定位锁紧结构，和常规长螺钉锁紧的后壳相比，短指旋结构不需要在安装面板侧预留过长的螺钉旋合空间，在设备内部布线空间局促、面板后方走线槽密集的控制柜里，能大幅降低装配时的操作干涉风险，工人不需要额外使用长柄螺丝刀，徒手就能完成初步锁紧，后续用小号螺丝刀做扭矩加固即可，装配效率比普通螺钉锁紧结构提升近四成。壳体本身采用锌合金压铸成型，表面做了哑光镀镍处理，既具备足够的结构强度抵抗现场布线时的拉扯应力，也能形成连续的电磁屏蔽层，和连接器插针组件的金属接地片配合后，能有效阻隔工业现场变频器、伺服电机产生的电磁干扰，避免微弱传感信号在传输过程中出现杂波失真。

　　设计层面上，壳体的分型面做了错位止口结构，上下壳合模后不会出现错位缝隙，不需要额外打密封胶就能实现IP40级的防尘防护，完全满足室内工业控制柜、测试仪器机箱内部的使用要求。壳体两侧的定位卡槽和标准9位D型连接器的安装凸台完全匹配，合壳后不会出现插针组件相对壳体窜动的问题，出线口位置做了圆弧过渡倒角，穿线时不会划伤线缆外护套，避免长期使用后线缆绝缘层破损引发的短路风险。安装边界方面，这款壳体的总宽度控制在标准D-sub连接器安装间距范围内，多组连接器并排安装时，相邻壳体之间不会出现干涉，最小并排安装间距可以做到15mm，能适配高密度接线面板的布局需求；壳体总高度比常规后壳低2mm，在面板后方走线深度不足的薄型机箱里也能顺利安装，不需要额外切削机箱内部的加强筋。

　　从实际使用场景延伸来看，这类大出口金属后壳不仅可以用在常规的RS232、RS485信号传输接头上，也能适配自定义针脚的大电流D型连接器，在工业传感器的出线端、测试仪器的信号转接面板、自动化设备的外接通讯端口上都能通用。壳体上的指旋螺钉采用标准M2.5螺纹，和市面上绝大多数D型连接器的安装螺柱完全兼容，替换原有损坏的后壳时不需要额外改造连接器本体，维修替换的适配性很强。结构建模时，这款壳体的所有安装孔位、锁紧槽、止口结构都做了公差匹配，压铸成型后的拔模斜度控制在1.5度，既方便压铸生产时的脱模，也不会因为斜度过大导致合壳后出现缝隙，内部的线缆容纳腔做了均匀的壁厚设计，最薄位置壁厚不小于1.2mm，压铸时不会出现冷隔、缺料的缺陷，成品的结构一致性有充足保障。

　　在设备选型阶段，工程师往往会重点关注连接器插针的载流能力、接触电阻，却忽略后壳的结构匹配性，很多现场出现的接线松动、线缆断裂、信号干扰问题，本质上都是后壳选型不当导致的。这款大出口短指旋螺钉定位的金属后壳，正是针对高密度安装、大线径出线、快速装配这些实际工程痛点设计，没有多余的冗余结构，每一处结构特征都对应实际装配和使用中的具体需求，不管是新设备的结构设计，还是旧设备的接线组件改造，都能提供可靠的结构支撑。
