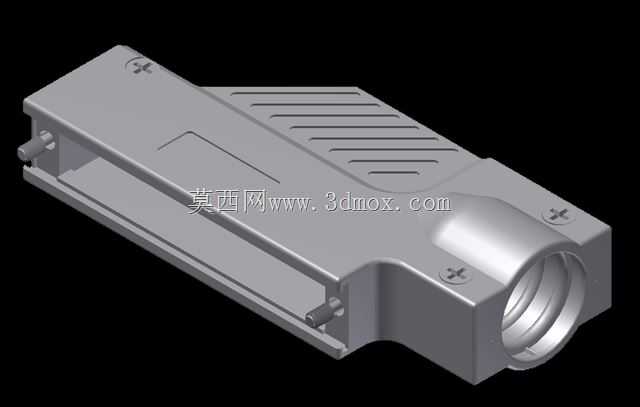

37位90度出线D型连接器金属屏蔽外壳

　　这款直角出线的D型连接器金属外壳，主要应用在工业控制、仪器仪表内部的线缆连接场景，当设备内部布线空间局促，直头连接器无法完成走线、或是线缆弯折半径受限时，这类90度侧向出线的结构就能有效规避线缆过度弯折导致的线芯断裂、屏蔽层破损问题，同时能压缩连接器在设备面板内侧的占用深度，适配薄型化安装的机柜、手持检测设备、紧凑型传感信号采集终端的装配需求。从结构设计来看，外壳采用压铸成型工艺，整体为薄壁腔体结构，主体壁厚控制在均匀区间，避免压铸过程中出现缩孔、冷隔缺陷，同时保证足够的结构强度，在接插件插拔过程中不会因受力产生形变，保护内部插针与焊接点位不受外力损伤。外壳上的十字槽螺丝点位，是上下壳体扣合后的锁紧结构，

　　装配时通过两颗小规格螺丝即可将上下半壳牢牢固定，夹紧内部的连接器塑芯与线缆屏蔽层，实现可靠的机械连接与电磁屏蔽连续性，避免外部电磁干扰侵入信号传输路径，也防止内部信号向外辐射干扰周边敏感器件。外壳表面的条状防滑凹槽，是针对人工插拔操作设计的防滑结构，操作人员在插拔连接器时，手指接触外壳表面的凹槽能获得足够的摩擦力，无需额外工具即可完成插拔动作，同时凹槽结构也能增加外壳的散热面积，在大电流信号传输场景下辅助降低接插件的工作温升。侧向的出线口为内螺纹结构，可适配标准规格的线缆固定头，装配时将线缆从出线口穿入后，通过线缆固定头锁紧线缆外皮，避免线缆受拉拽时直接作用在内部焊接点上，提升连接的抗拉伸性能，

　　出线口的90度转向结构做了圆弧过渡处理，不会对穿入的线缆产生锐角切割，保护线缆外护套不被磨损。安装边界方面，外壳的对接端尺寸完全匹配标准37位D-sub连接器的安装轮廓，可直接与对应规格的公头或母头塑芯适配，扣合后不会出现错位、间隙过大的问题，外壳整体的外部轮廓在直角转向处做了倒角处理，避免装配时锐角划伤操作人员或是划破相邻线缆的绝缘层。在实际选型应用中，这类金属外壳需要匹配对应 pin 数的D型连接器内芯使用，侧向出线的方向可根据布线需求选择不同朝向的规格，这款外壳的出线方向与连接器插针平面呈90度夹角，线缆引出后平行于安装面板走向，非常适合在设备面板内侧走线槽紧贴面板布置的场景，能让线缆走线更规整，减少不必要的弯折，

　　提升整机布线的工艺美观度，同时金属壳体的屏蔽性能可满足工业现场电磁兼容要求，在存在变频设备、强电线路的工业环境中，能有效保障弱信号传输的稳定性。外壳的压铸材质具备良好的抗腐蚀性能，可适应常规工业环境的温湿度变化，不会轻易出现锈蚀、氧化层脱落的问题，长期使用也能保持稳定的屏蔽效果与结构强度，上下壳体的合模缝位置做了精准的止口设计，扣合后缝隙均匀，既可以阻止灰尘、水汽进入壳体内部侵蚀接插件焊点，也能保证屏蔽层的电气连续性，避免缝隙处产生电磁泄漏。
