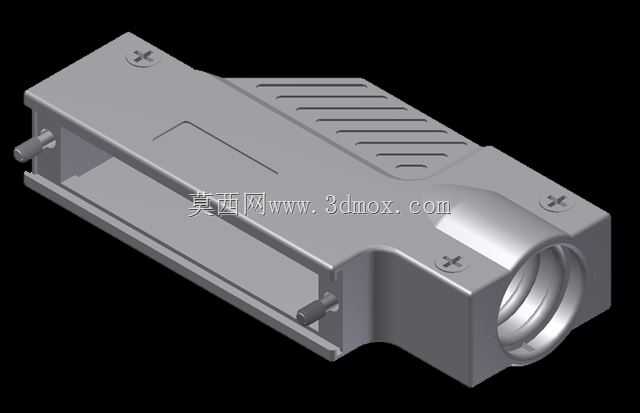

50位90度出线D型金属连接器屏蔽罩

　　在工业测控、通讯传输设备的布线场景里，高密度D-sub连接器的出线防护一直是结构设计里容易被忽略却直接影响整机可靠性的环节，尤其是设备内部走线空间局促、线缆需要垂直于连接器插合面转向排布的机柜内，直出式金属罩往往会因为线缆弯折半径不足，长期使用后出现线芯断裂、屏蔽层脱落的问题，90度侧向出线的D型金属罩就是针对这类场景开发的配套结构件。这款50位规格的金属罩采用压铸工艺成型，整体为锌合金材质，相比传统的塑料后壳，压铸锌合金的结构强度更高，装配后能和连接器的金属安装法兰形成连续的导电通路，实现接插部位的360度电磁屏蔽，避免工业现场的变频设备、强电回路产生的电磁干扰耦合进信号线路，在模拟量信号传输、高速差分信号布线的场景里，

　　这种连续屏蔽结构能大幅降低信号误码率，提升测控系统的运行稳定性。从结构设计逻辑来看，这款金属罩采用上下对合的分体式结构，合模面设置在罩体的侧向中分位置，上下半壳通过四个角位的自攻螺丝实现锁紧固定，装配时不需要额外的卡扣工装，现场接线时可以先将线缆焊接在连接器插针上，套入密封衬圈后再扣合上下罩体锁紧螺丝，相比一体式穿线的后壳，这种对合结构的接线操作空间更大，不会因为穿线时拉扯焊盘导致虚焊问题。罩体的出线端设置了90度弯折的导向通道，通道内径匹配50位D-sub连接器配套的多芯屏蔽线缆外径，通道端部预留了线缆固定夹的安装位，装配后可以通过金属夹片压紧线缆的屏蔽层和外护套，既可以实现屏蔽层的可靠接地，也能承受线缆方向的拉拽力，

　　避免外力直接作用在焊盘位置。安装边界方面，这款金属罩的法兰轮廓完全匹配标准50位D-sub连接器的安装孔位，四个角的安装凸台内预置了铜嵌件，反复拆装也不会出现螺纹滑牙的问题，罩体的整体厚度控制在1.2mm，在保证结构强度的前提下尽可能压缩了占用空间，90度出线方向的总高度比同规格直出式金属罩的线缆弯折后占用高度低40%左右，非常适合1U高度的工控机、插箱式测控模块这类内部竖向空间紧张的设备使用。罩体的外表面设置了多道平行的散热筋结构，这些筋条一方面可以提升罩体的整体刚性，避免压铸成型后出现薄壁变形的问题，另一方面也能增加罩体的散热面积，当连接器通过大电流信号时，接触件产生的热量可以通过金属罩快速传导到外部空气中，降低接插部位的温升。

　　在实际选型应用时，需要注意这款金属罩的出线方向是固定90度朝向，设计机箱内部走线时要提前确认线缆弯折方向和设备内部其他元器件的避让距离，罩体和连接器法兰之间需要配套导电橡胶衬圈，避免装配间隙影响屏蔽效能，同时出线端的线缆固定夹的压紧力矩要控制在合理范围，既要保证屏蔽层接触可靠，也不能压伤线芯影响绝缘性能。这类金属压铸件的尺寸公差控制在GB/T 1800.2的IT12级，合模面的错位量不超过0.1mm，装配后不会出现边缘刮线的问题，表面采用哑光镀镍处理，既可以提升防腐蚀性能，也能避免长期使用后表面氧化导致接触电阻上升，影响屏蔽接地的连续性。在轨道交通车载设备、工业机器人控制柜、野外测控终端这类对设备抗振性能、电磁兼容性能要求较高的场景里，这种金属结构的连接器后罩相比塑料后壳的抗振能力提升3倍以上，能承受5-2000Hz的随机振动测试，不会出现罩体松动、螺丝脱落的问题，完全满足工业级设备的可靠性要求。
