90度出线D-sub连接器金属防护外壳

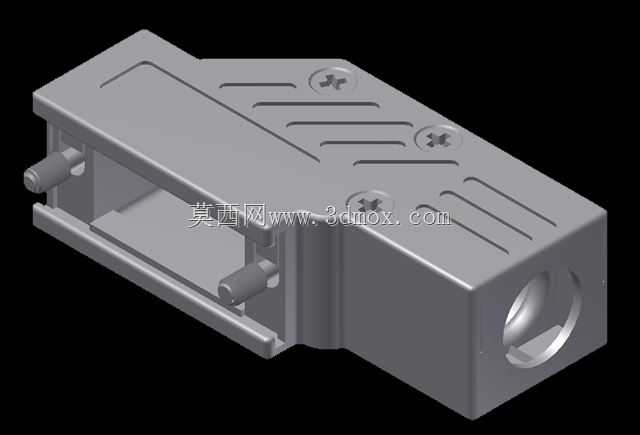

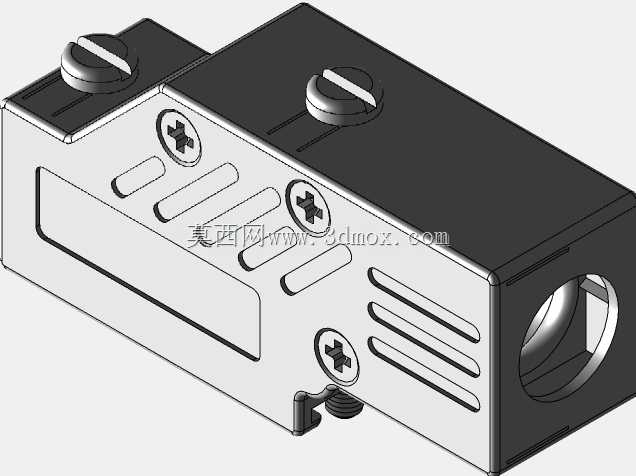

　　在工业测控、通讯设备、仪器仪表的布线场景里，D-sub接口的侧方出线需求一直是结构布线里的常见痛点——常规直出式金属盖会让线缆垂直于安装面板向外延伸，在设备内部走线空间局促、面板外侧需要预留操作空间的场合，直出结构不仅会挤占宝贵的设备内部容积，还容易让线缆在设备开合、维护拉扯时出现弯折疲劳，长期使用后引发线芯断裂、屏蔽层破损的问题。这款90度出口的D-sub金属盖，就是针对这类侧方布线场景开发的接插件配套防护结构，适配标准D-sub系列连接器的尾部安装尺寸，能够在不改动原有连接器安装位的前提下，将线缆出线方向调整为与连接器安装面平行的90度方向，大幅压缩接插件尾部的走线空间占用。从结构设计来看，这款壳体采用锌合金压铸成型的工艺路线，

　　整体壁厚控制在均匀的1.2mm区间，既保证了壳体的结构强度，能够为内部的接线端子、焊线位置提供可靠的物理防护，避免装配、运维过程中外力磕碰导致的端子变形、焊点脱落，同时金属材质本身具备连续的导电特性，装配后可以和D-sub连接器的金属基座形成完整的屏蔽腔体，有效阻隔外部电磁干扰对信号传输的影响，也能避免内部高速信号向外产生电磁辐射，满足工业现场EMC防护的基础要求。壳体上预留的三个十字螺丝安装位，对应标准D-sub金属盖的固定孔位，不需要额外修改连接器的固定结构，直接替换原有直出式尾盖即可完成装配，螺丝采用M2规格的标准盘头螺丝，拧紧后可以让上下壳体紧密贴合，接缝处的错位量控制在0.1mm以内，既可以防止灰尘、

　　飞溅的液体从接缝处进入接线区域，也能保证屏蔽层的导电连续性。壳体尾部的出线孔采用圆弧过渡结构，没有尖锐的压铸飞边，装配时可以搭配对应的橡胶护线套，避免线缆外皮和金属孔壁长期摩擦出现破损，出线孔的内径尺寸适配常规D-sub连接器对应的线缆外径范围，能够兼容多芯信号线缆、屏蔽线缆的穿入需求。在安装边界上，这款90度尾盖的整体轮廓完全匹配标准D-sub连接器的尾部安装尺寸，装配后相对于安装面板的突出高度比直出式尾盖降低60%以上，在1U标准机架式设备、紧凑型仪器仪表、分布式IO模块这类内部空间高度受限的设备里，能够有效避免尾盖和设备内部的PCB板、其他元器件、结构加强筋产生干涉，布线时线缆可以顺着壳体的90度弯折方向沿着设备内壁排布，

　　让设备内部走线更加规整，减少线缆弯折的应力集中点。壳体表面做了哑光磨砂的处理，没有多余的装饰结构，外观质感和工业设备的整体风格保持统一，压铸成型后经过去毛刺、抛丸处理，表面没有明显的合模线、缩痕等压铸缺陷，装配后和连接器的贴合面平整，不会出现高低错位、缝隙不均的问题。在实际选型使用时，需要注意确认适配的D-sub连接器芯数对应的安装孔位间距，这款尾盖的固定孔位间距和标准D-sub金属尾盖完全一致，不需要对原有连接器做任何改造，装配时先将线缆穿入尾盖的出线孔，完成焊线、屏蔽层压接之后，再将上下壳体扣合在连接器尾部，拧紧三颗固定螺丝即可完成装配，整个装配过程不需要额外的专用工具，和常规直出尾盖的装配流程完全一致，不会增加生产装配的工序复杂度。在一些需要频繁插拔连接器的运维场景里，这款金属壳体的结构强度远优于塑料材质的尾盖，多次插拔受力后不会出现壳体开裂、固定柱断裂的问题，长期使用的可靠性更高，同时金属材质的散热特性更好，在大电流信号传输的场景下，能够辅助带走接线位置产生的少量热量，降低接点位置的温升。壳体上设计的几条加强筋结构，沿着壳体的长度方向排布，在不增加壳体壁厚、不额外占用空间的前提下，大幅提升了壳体的抗弯折、抗挤压能力，即使在装配、运输过程中受到一定的外力挤压，壳体也不会出现变形塌陷的问题，能够持续为内部的接线结构提供可靠防护。
