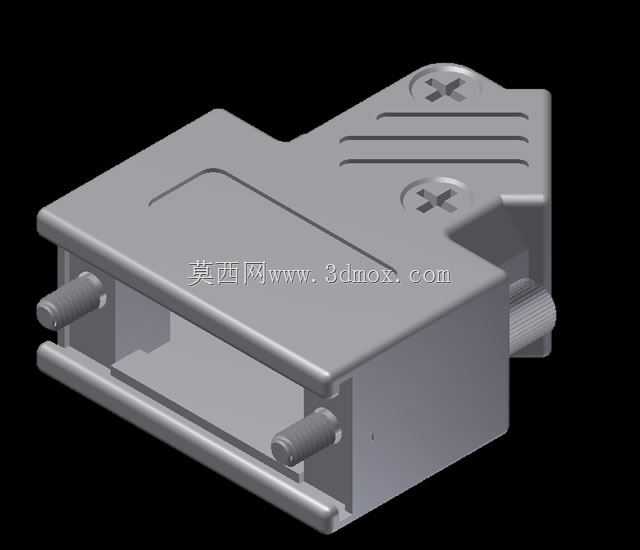

9定位45度出线金属D型副盖带指旋螺钉

　　在工业控制、通讯传输、仪器仪表的线缆连接场景中，D-sub类连接器的尾部防护一直是结构设计中容易被忽略却直接影响连接可靠性的环节，这款9定位45度出口金属D形副盖，就是针对高密度布线、狭小安装空间内的连接器尾部防护需求开发的配套结构件。日常设备运维里经常遇到这类问题：机柜内布线密度高，连接器尾部直出线缆弯折半径不足，长期使用后线缆芯线断裂、屏蔽层脱落导致信号干扰，或是尾部无防护结构，接头处受外力拉扯后焊针脱焊、连接失效，这款副盖的45度斜向出线设计，刚好能在不额外增加连接器轴向安装长度的前提下，给线缆留出自然的弯折导向，避免线缆根部出现直角弯折的应力集中点。

　　从实际功能来看，这款金属副盖首先承担的是连接器尾部的机械防护作用，整体采用压铸成型的金属壳体，能够包裹住连接器焊线端的芯线与焊点，避免安装、运维过程中异物触碰焊点造成短路，也能抵御一定程度的外力冲击，降低焊针受侧向力变形断裂的风险。其次金属材质的壳体本身具备连续的导电性能，装配后能和连接器金属外壳、设备安装面板形成连续的屏蔽腔体，减少外部电磁干扰对传输信号的影响，这在模拟量信号传输、高频通讯连接的场景中尤为重要，很多现场出现的信号漂移、通讯丢包问题，根源就在于连接器尾部屏蔽不连续，干扰信号从线缆屏蔽层断点处耦合进入传输回路。

　　设计层面上，这款副盖采用上下对合的分体式结构，两个半壳通过端部的指旋螺钉实现锁紧，不需要额外借助螺丝刀等工具就能完成拆装，在现场布线、后期运维排查线路的时候，能大幅提升操作效率，尤其是在机柜内部操作空间狭窄、工具无法顺利伸入的场景下，手拧螺钉的设计优势非常明显。壳体上的十字槽结构是预留的辅助锁紧位，当需要更高的锁紧力、或是长期处于振动工况下，可以用十字螺丝刀进一步拧紧螺钉，避免设备运行过程中螺钉松脱导致副盖脱落。壳体表面的散热筋结构并非装饰作用，一方面是增加壳体的结构刚性，降低压铸成型后的壳体变形量，保证两个半壳合模后的配合精度，避免出现缝隙过大导致屏蔽效能下降的问题；另一方面也能增加壳体的散热面积，当连接器用于大电流信号传输、接点存在一定温升的时候，能通过金属壳体将部分热量导出，降低接点处的温度累积。

　　安装边界方面，这款副盖适配标准9针D-sub连接器的安装尺寸，合模后内部腔体刚好容纳9芯连接器的焊线端，不会和不同线径的焊杯、压接端子产生结构干涉，45度的出线方向可以根据布线需求选择上出或下出方向，两个半壳的配合止口做了错位设计，装配时能自动对齐定位，不需要反复调整对位。端部的两个指旋螺钉的安装孔位和标准D型连接器的尾部螺钉孔位完全匹配，不需要额外在连接器上加工安装孔，直接替换原有直出式尾罩即可完成装配，适配性较强。出线口位置做了圆角过渡处理，不会割伤线缆外护套，同时可以根据线缆外径选配对应的密封圈，实现IP65级别的尾部密封，满足有防尘、防溅水需求的工业现场使用要求。

　　在实际选型应用中，这类斜向出线的金属尾罩多用于机柜侧方安装的连接器、设备内部走线空间受限的嵌入式安装场景，相比直出尾罩能节省至少30%的线缆弯折所需空间，在高密度安装的IO接口模块上，能避免相邻接口的线缆出现互相挤压的情况。压铸成型的壳体壁厚均匀，装配后和连接器本体的贴合度高，不会出现注塑尾罩常见的受温变形、锁紧后开裂的问题，在宽温工况下的结构稳定性更优，适合在工业现场环境温度波动较大的场景下长期使用。
