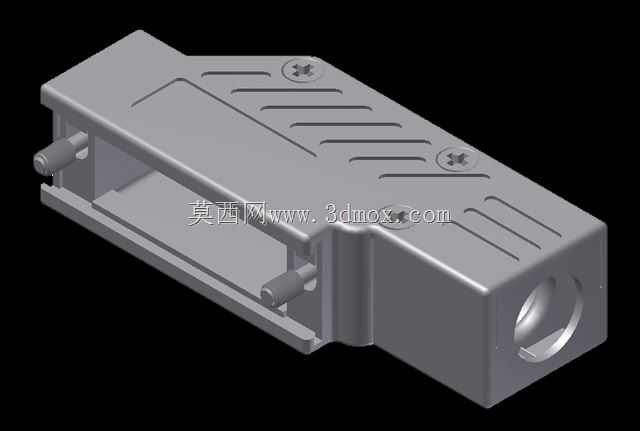

15位90度出线D型金属连接器屏蔽罩

　　这款D型金属罩主要配套15芯D-sub连接器使用，在工业控制、仪器仪表、通讯传输设备的线束端接场景中应用广泛，尤其适合设备内部布线空间局促、出线方向需要与连接器插合面呈直角排布的安装场合，能够在完成连接器尾部固定的同时，提供可靠的电磁屏蔽与物理防护作用。从实际使用场景来看，这类90度出口的金属罩常被用在机柜内部面板安装的D型接口后侧，当面板后方布线深度不足，无法容纳直向出线的连接器尾部结构时，侧向90度的出线方向能够将线束弯折半径控制在结构允许范围内，避免线束过度弯折导致的线芯断裂、屏蔽层破损问题，同时也能缩减接口后方的占用空间，提升机柜内部的空间利用率。

　　产品的功能特性围绕接插件的尾部防护需求设计，整体采用压铸工艺成型的金属壳体，上下两部分通过螺丝实现扣合锁紧，装配时可以先将连接器焊线端放置于壳体内部的定位槽内，完成线束焊接后扣合上下盖，锁紧两颗固定螺丝即可完成组装，壳体出线端的圆弧收口结构能够配合线卡实现线束的抗拉固定，避免外力拉扯直接作用到焊接点上，提升连接可靠性。金属材质的壳体本身具备连续的导电性能，装配后可以和连接器的金属外壳、设备面板的接地端形成连续的屏蔽腔体，能够有效阻隔外部电磁干扰对线束传输信号的影响，同时也能避免内部信号向外辐射，满足工业场景下的电磁兼容要求。

　　从设计思路来看，这款壳体的结构完全匹配15位D-sub连接器的安装尺寸，内部预留的腔体空间刚好可以容纳连接器的焊杯端以及焊接后的线芯端头，不会出现空间过大导致连接器晃动、或是空间过小无法装配的问题。壳体表面的凹槽结构并非装饰性设计，一方面是为了增加壳体的结构刚度，减少压铸成型后的壳体变形量，另一方面也能提升手持装配时的摩擦力，方便在狭小空间内完成组装操作。壳体上的固定螺丝孔位采用了内嵌的定位柱设计，装配时上下盖可以通过柱体实现预定位，不需要额外对准孔位就能快速扣合，提升现场装配的效率。

　　关于安装边界与尺寸配合，这款金属罩的插合端轮廓完全贴合15位D-sub连接器的法兰外形，装配后不会超出连接器的法兰安装边界，不会和面板上相邻的其他接口产生安装干涉。90度的出线方向与连接器插合面垂直，出线口的内径尺寸适配常规直径的多芯屏蔽线缆，装配时可以根据线缆外径选配对应的橡胶密封圈或是线夹，实现出线部位的防尘与抗拉固定。壳体的整体壁厚均匀，兼顾了结构强度与轻量化要求，压铸成型后的表面平整，没有多余的披锋，不需要额外的大量后处理就能满足装配要求，适合批量配套使用。在实际选型时需要注意，这款金属罩仅适配15芯规格的D-sub连接器，无法兼容25芯、9芯等其他针数的同类型连接器，同时90度的出线方向需要提前和设备内部的布线方向匹配，避免装配后出线方向与线束走向冲突。
