25位90度出线D型连接器金属屏蔽罩

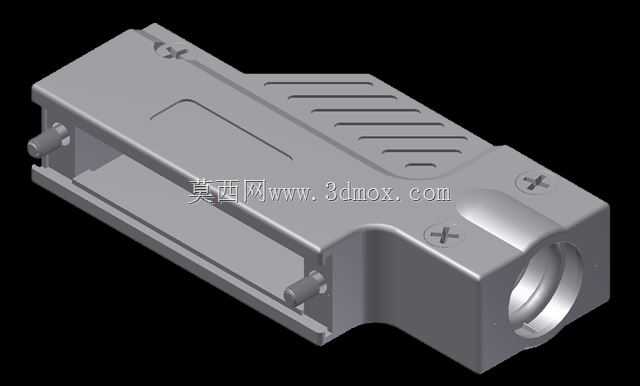

　　这款直角结构的D型连接器金属罩，主要应用在工业控制机柜、测试测量仪器、通讯传输设备内部的线缆端接场景，解决设备内部布线空间局促、直头连接器出线弯折半径不足的问题，在高密度布线的工控柜内，90度的出线方向能让线缆顺着机柜内壁排布，避免线缆过度弯折导致的线芯断裂、屏蔽层破损问题，同时金属壳体本身能提供连续的电磁屏蔽通路，降低外界电磁干扰对信号传输的影响，也能减少连接器自身信号对外的电磁辐射。

　　从实际使用的功能来看，这款金属罩是配套25芯D-sub连接器使用的尾部防护结构，装配时扣合在连接器焊线端的外侧，既可以保护焊接完成的线芯焊点不受外力拉扯脱落，也能将连接器尾部的线缆固定位置，避免线缆晃动时的应力直接传递到焊点上。壳体上预留的十字螺丝安装位，是用来和连接器公头或者母头的基座锁紧固定，装配完成后整个连接器尾部形成封闭的金属腔体，屏蔽效能可以满足工业现场多数低频信号传输的防护要求，在传感器信号传输、串口通讯连接、老旧设备的IO端口扩展场景中都能适配。

　　设计层面上，这款壳体采用压铸工艺成型，整体壁厚均匀，既保证了结构强度，也控制了整体重量，不会因为金属罩的额外重量给连接器端口带来额外的负载。壳体表面的条状凹槽结构，一方面是增加壳体的结构刚性，避免压铸成型后出现翘曲变形，另一方面在插拔连接器的时候，这些凹槽能增加手指接触的摩擦力，方便操作人员施力插拔，不会出现手滑的情况。出线端的圆柱形接口是用来配套线缆固定头或者热缩套管使用，接口的内径尺寸匹配常规25芯D-sub连接器配套的多芯屏蔽线外径，装配时可以将线缆的屏蔽层压接在金属罩和出线固定件之间，实现360度连续屏蔽接地。

　　安装边界方面，这款90度结构的金属罩，相比直头金属罩，在连接器插合方向上的占用长度更短，但是在垂直于连接器安装面板的方向上会占用一定的深度空间，选型时需要确认设备内部连接器尾部的预留深度，避免出现金属罩和设备内部其他元器件干涉的情况。壳体上的两个定位柱，是装配时和连接器基座上的定位孔配合，保证装配时上下壳体对齐，不会出现错位导致的装配间隙过大问题，同时也能承受一定的侧向冲击力，在连接器受到意外磕碰时，定位柱可以分担螺丝受到的剪切力，避免螺丝断裂导致壳体脱落。壳体内部的空腔尺寸完全匹配25位D-sub连接器的尾部轮廓，不会出现内部空间过大导致的连接器晃动，也不会因为空间过小无法容纳焊点和线芯的弯折部分，实际装配时不需要额外打磨或者修改壳体，就能直接和标准25芯D-sub连接器适配。

　　在实际的设备布线场景中，这类直角金属罩的使用频率很高，尤其是在设备面板和内部结构件之间距离较小的场合，直头连接器的出线会直接顶到内部结构件，无法完成装配，而90度出线的结构可以将出线方向引导到平行于面板的方向，充分利用面板和结构件之间的横向空间。同时金属材质的壳体相比塑料材质的尾部护罩，抗老化性能更好，在工业现场存在油污、高低温变化的环境中，不会出现塑料材质常见的脆化、开裂问题，长期使用也能保持对连接器尾部的防护能力。壳体边缘的合模线经过处理，没有尖锐的毛刺，装配时不会划伤操作人员的手，也不会割破线缆的外绝缘层，避免出现线缆短路的隐患。
