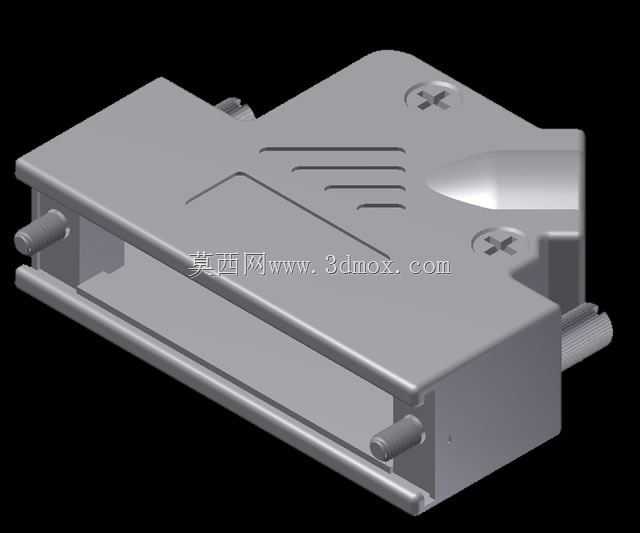

25位45度出线金属连接器屏蔽盖

　　这款25位45度斜向出线的金属屏蔽盖，主要配套D-sub系列25芯连接器使用，常见于工业控制柜内部走线、测试仪器信号接口、通讯设备外接端口这类对线缆弯折半径有要求的布线场景。日常做设备布线时，直头出线的连接器尾盖往往会让线缆垂直于安装面板伸出，在机柜内部走线深度不足、或者面板外侧需要预留操作空间的场合，线缆硬弯折很容易造成芯线断裂、屏蔽层破损，45度斜出的结构刚好能把线缆导向斜侧方向，既可以把线缆弯折半径控制在标准允许的范围内，也能减少接口处的应力集中，避免长期震动环境下线缆从焊杯处脱焊。

　　从结构设计来看，这款盖体采用压铸成型工艺，整体为薄壁盒型结构，内腔刚好可以容纳连接器尾部的焊线区域，同时预留了足够的空间包裹焊接后的热缩管或者线扎固定位，不会出现盖体扣合后压伤芯线绝缘层的问题。盖体表面做了平整的压铸面处理，没有多余的凸台结构，侧面的几道浅凹槽一方面是压铸时的工艺流道痕迹保留，另一方面也能增加盖体的结构刚性，减少薄壁件受挤压变形的概率，同时也能在插拔线缆时增加手指接触的摩擦力，方便调整盖体位置。

　　配套的两枚十字槽指旋螺钉，是专门针对不需要工具拆装的场景设计的，螺钉的螺纹规格和标准D-sub连接器的安装柱螺纹完全匹配，不需要额外搭配螺母，直接旋拧就可以把盖体和连接器本体锁紧固定，日常维护拆装时不用携带螺丝刀，徒手就可以完成操作，在现场布线、设备调试的场景下能节省不少辅助工具准备的时间。螺钉头部的十字槽也保留了工具操作的余量，当指旋拧紧力不足、或者长期使用后螺钉卡滞时，可以用十字螺丝刀辅助拆装，兼顾了徒手操作的便捷性和工具操作的兼容性。

　　安装边界方面，这款盖体扣合后，整体在连接器尾部的延伸长度比直头盖缩短了近三分之一，斜向出线的方向和连接器安装平面呈45度夹角，线缆伸出后不会和相邻的其他接口产生干涉，在高密度安装的D-sub接口面板上，相邻位的连接器插拔不会被斜出的线缆挡住。盖体两侧的定位槽刚好卡在连接器本体的两侧凸台上，扣合后不会出现左右窜动的问题，压铸金属的材质本身具备良好的电磁屏蔽效果，和连接器金属外壳导通后，可以对焊线区域形成完整的屏蔽包裹，减少外界电磁干扰对信号传输的影响，在传输弱模拟信号、高速数字信号的场合，这种全金属的尾盖比塑料尾盖的屏蔽性能提升非常明显。

　　实际选型时需要注意，这款盖体适配的是标准25位D-sub公头/母头连接器，焊线后的线径总外径不能超过盖体出线口的最大容纳尺寸，否则会出现盖体无法扣合的问题；如果是采用压接式的连接器接触件，需要确认压接后的尾部长度不超过盖体内腔的深度，避免压接端子尾部顶到盖体内壁造成接触件移位。盖体的压铸壁厚控制在均匀的1.2mm左右，既保证了足够的结构强度，也不会过度增加接口处的整体重量，在壁挂式安装的设备上，不会因为尾盖重量过大造成连接器安装板受力变形。出线口的边缘做了圆角钝化处理，不会割伤线缆的外护套，长期震动摩擦也不会造成线缆外皮破损，提升了布线后的长期可靠性。
