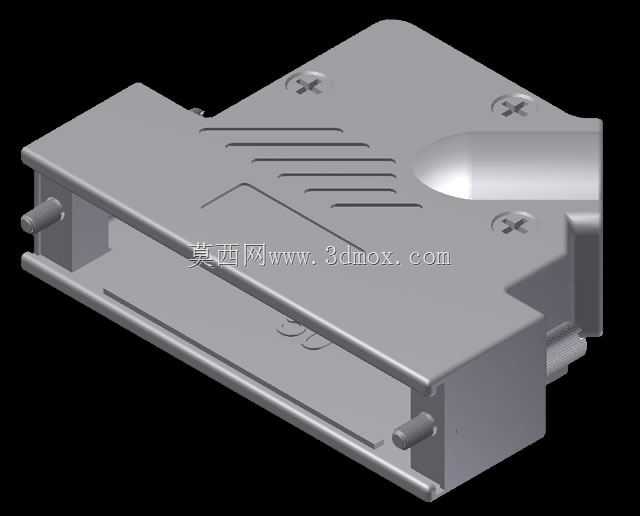

50位45度出线金属D型连接器副盖

　　在工业测控、通讯传输设备的布线现场，D-sub连接器的尾部防护一直是容易被忽略但直接影响链路可靠性的细节，这款50位45度斜向出线的金属D型副盖，就是针对高密度布线场景下的尾部防护、应力释放需求开发的结构件。日常在机柜内部布线、设备侧方出线的场景里，直出式的连接器尾罩往往会因为线缆弯折半径不足，导致线芯长期受弯折应力出现断芯，或是线缆与连接器焊杯位置的焊点受拉扯脱落，45度斜向出线的结构刚好能顺着线缆自然弯折的方向引导出线，既压缩了连接器尾部需要预留的直线布线空间，也能让线缆在出线位置保持平缓的弧度，避免硬折带来的损伤。

　　从结构设计来看，这款副盖采用上下扣合的压铸金属壳体，材质选用压铸锌合金，本身具备足够的结构强度，既能对内部的焊线位置形成物理防护，避免现场装配、运维过程中工具磕碰损伤焊杯或是线芯，金属壳体本身也能提供连续的屏蔽导通路径，和D型连接器的金属外壳配合后，能形成完整的屏蔽腔，降低外界电磁干扰对高速传输信号的影响，这在工业现场存在变频器、伺服驱动器等强干扰源的场景下尤为重要。壳体表面做了哑光的导电氧化处理，既不会因为表层绝缘影响屏蔽连续性，也能提升壳体的抗锈蚀能力，适应多尘、轻度潮湿的工业现场环境。

　　固定结构上配置的双指旋螺钉，不需要额外借助螺丝刀就能完成副盖和连接器本体的锁紧，在机柜内部操作空间狭窄、工具无法顺利伸入的场景下，徒手就能完成装配和拆卸，大幅提升现场布线的效率；螺钉本身带防脱结构，拧松之后不会从壳体上脱落，避免现场作业时小零件掉落进设备内部造成短路隐患。壳体内部预留了足够的容线空间，能够容纳50位D-sub连接器满接后的线芯弯折空间，不会因为内部空间局促挤压线芯造成绝缘层破损；壳体上设计的多道防滑凹槽，一方面是在压铸成型时提升壳体的结构刚度，避免薄壳位置受挤压变形，另一方面也能在徒手拧动指旋螺钉、插拔连接器时增加手指和壳体的摩擦力，操作时不容易打滑。

　　安装边界上，这款副盖完全匹配标准50位D-sub连接器的尾部安装尺寸，扣合之后和连接器本体的贴合面没有明显缝隙，能避免灰尘、金属碎屑从尾部缝隙进入连接器接触区域造成接触不良；45度的出线角度经过实际布线验证，匹配常规通讯线缆、控制线缆的最小弯折半径要求，出线口位置做了圆角钝化处理，不会割伤线缆外护套。在实际选型使用时，需要注意匹配对应线径的线缆固定扎带，在壳体内部的扎带固定位将线缆锁紧，让线缆承受的拉扯力直接传递到金属副盖上，而不是作用在焊杯位置的焊点上，进一步提升连接的长期可靠性。这类金属副盖相比塑料尾罩，抗老化性能更强，在设备长期运行产生的温升环境下不会出现脆化开裂的问题，适合工业设备、测试仪器、通讯机柜这类要求长周期稳定运行的场景使用。
