六缸径向动力输出装置结构设计

　　在小型固定式动力配套、早期航空动力验证、教学实训教具开发场景中，径向布置的多缸动力装置始终有其不可替代的应用价值，这套六缸径向动力结构的设计，完全围绕径向引擎的核心工作逻辑展开，所有气缸以曲轴输出端为中心呈放射状均匀排布，相比直列、V型缸体布局，径向结构能在更小的整体轮廓内实现更大的总排量，同时曲轴的受力更均匀，运转时的动平衡调校难度更低，尤其适合对径向尺寸不敏感、对轴向安装长度有严格限制的配套场景。从实际用途来看，这类结构既可以作为小型发电机组、农用作业机具的动力源，也可等比例缩放后作为机械原理教学的演示教具，直观展示四冲程内燃机的配气、曲柄连杆传动、动力输出全流程，帮助从业者快速理解多缸引擎的点火顺序与动力叠加逻辑。

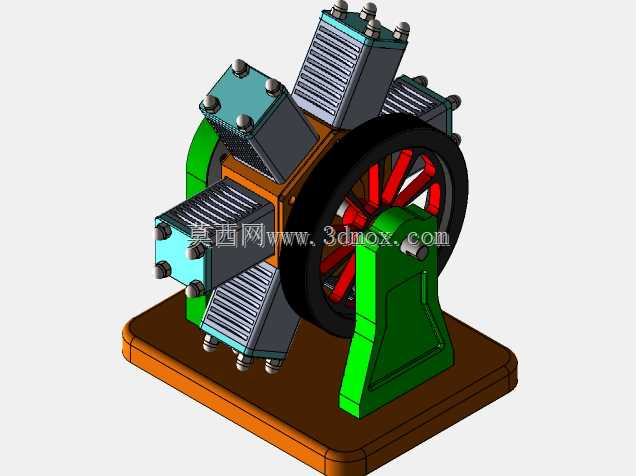

　　设计过程中首先确定的是六个气缸的周向排布角度，相邻缸体夹角严格控制为60度，保证每个曲柄销的受力在圆周方向均匀分布，避免出现单侧载荷集中导致的曲轴弯曲疲劳问题；缸体与中心曲轴箱的连接采用定位止口加螺栓紧固的结构，每个缸体的散热鳍片方向沿径向向外布置，保证自然风冷状态下的散热效率，不需要额外加装复杂的水冷管路就能满足持续运转的散热需求，这也是径向风冷引擎的核心设计优势。支撑结构采用分体式铸造支架，支架与底部安装平台之间设置定位槽，安装时不需要额外做同轴度调校就能保证曲轴输出端的水平度，底部安装平台预留了四个通用安装孔位，孔位间距按照通用小型动力装置的安装边界设计，可直接适配多数现有小型机具的安装机架，不需要重新加工适配接口。

　　外形尺寸方面，整套结构的最大径向轮廓由最外侧缸体的散热端决定，轴向尺寸仅包含飞轮、支架与曲轴箱的总厚度，相比同排量直列六缸结构，轴向长度缩短近60%，安装时需要预留的周向操作空间主要集中在缸头的气门调整、火花塞拆装区域，每个缸头位置都预留了足够的扳手操作空间，日常维护不需要拆解周边其他缸体就能完成单缸的检修作业。飞轮采用大直径辐条式结构，设计时特意加大了飞轮的转动惯量，用来抵消六缸交替做功时的转速波动，保证低转速下的动力输出平顺性，飞轮端的输出轴采用标准平键连接结构，可直接对接皮带轮、联轴器等通用传动部件，不需要定制专用连接接口。曲柄连杆机构的设计上，六个连杆共用同一个曲柄销，这种结构是径向发动机的核心特征，

　　相比多曲拐的直列引擎曲轴，单曲柄销的曲轴加工难度更低，整体刚性更好，运转时的轴瓦受力虽然比多曲拐结构大，但通过合理的轴瓦宽度设计与润滑油路布置，完全能满足长期运转的耐磨需求；润滑油路采用中心曲轴箱飞溅润滑方案，不需要额外加装机油泵，曲轴运转时带起的润滑油就能覆盖所有连杆轴瓦、缸壁与活塞销位置，结构更简单，故障率更低。设计时还特意考虑了不同燃料适配的改造空间，缸头的燃烧室形状采用通用半球形结构，既可以适配汽油点火方案，也能通过更换喷油嘴、调整压缩比适配柴油、燃气等不同燃料，拓展了整套结构的适用场景。安装边界方面，底部安装平台的高度经过优化，保证曲轴中心高度与多数小型传动设备的输入轴中心高度匹配，安装时不需要额外加装垫高垫块，支架与平台的连接采用可拆卸螺栓结构，运输时可以将支架、缸体、飞轮分体拆解，降低包装运输的体积成本，现场组装时只需要按照定位标记依次拼装就能保证装配精度，不需要专业的工装夹具就能完成组装作业。
