法兰式手动水控球阀结构设计

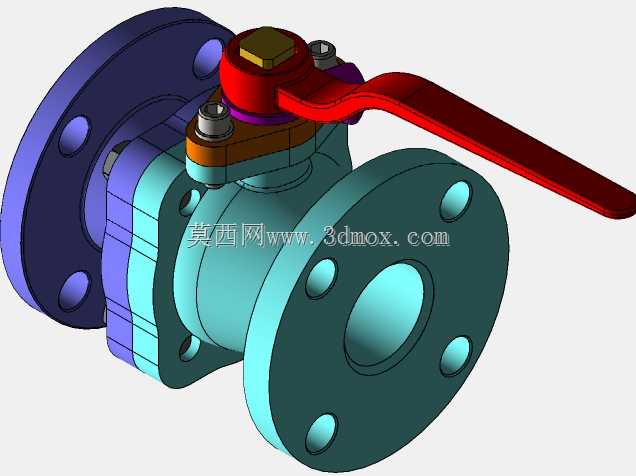

　　这款手动法兰式水控球阀，主要面向民用给排水、工业循环水系统、小型暖通管路的通断控制场景，在日常工况中承担管路介质截断、导通的核心作用，相比闸阀、截止阀，其流阻更低、开关行程更短，适合需要频繁快速启闭的水系统管路。从结构设计逻辑来看，整体采用侧装式分体阀体结构，左右两个带法兰的阀体段通过螺栓锁紧，中间夹持球体密封副，这种结构的优势在于加工时阀体中腔的成型难度更低，后期密封件磨损后也可拆解更换，无需整体报废阀体。操作端采用杠杆式手柄设计，手柄长度经过力矩核算，在公称压力1.6MPa的常规水系统工况下，操作人员无需额外加力杆即可完成90度旋转启闭，手柄与阀杆的连接部位设置了防松卡簧结构，避免长期操作后手柄松脱移位，

　　阀杆部位采用多层填料密封结构，可在阀杆转动过程中持续保持密封性能，降低介质沿阀杆外漏的风险。连接端采用标准凸面法兰结构，法兰盘上的螺栓孔分布符合通用管路法兰的安装尺寸规范，安装时可直接与同通径的管路法兰配对，无需额外加工转接件，法兰密封面的凸台高度预留了密封垫片的压缩量，安装时搭配橡胶或四氟垫片即可实现端面密封。球体部分采用通孔式结构，通孔直径与管路通径保持一致，全开状态下介质流道无明显缩径，可大幅降低介质通过时的压力损失，减少管路系统的泵送能耗，球体与阀座的密封面采用配对研磨工艺，密封比压控制在合理区间，既保证低压工况下的密封可靠性，又避免密封面压合过紧导致操作力矩过大。从安装边界来看，整体结构的轴向尺寸紧凑，

　　手柄旋转时的外伸半径经过优化，在管路并排布置的场景下，相邻阀门的手柄操作不会出现干涉，阀体底部预留了支撑凸台，大通径规格安装时可在底部加装支撑支架，避免长期运行后阀体重量全部加载在管路法兰上导致法兰变形泄漏。在实际选型应用中，这款结构的水控阀适配清水、轻度污水等无强腐蚀性的水介质，工作温度范围覆盖常规冷水到80摄氏度以下的热水工况，可广泛应用在建筑给排水立管、设备冷却水回路、消防水支路等场景，设计时充分考虑了现场安装的操作便利性，阀体上的铸造标识位可标注通径、压力等级等参数，方便现场施工人员快速识别阀门规格，阀杆顶部的扁方结构可在手柄损坏时，直接用扳手转动阀杆实现应急启闭，避免因手柄故障导致管路无法及时切断。整体建模过程中，

　　所有配合部位均按照机械设计公差要求预留了合理的装配间隙，比如球体与阀座的配合间隙、阀杆与阀体填料函的间隙、法兰连接的螺栓通孔间隙，都符合实际加工装配的工艺要求，不存在过定义或者干涉的装配问题，可直接用于结构教学、产品改型设计的参考模型，也可用于管路系统的三维布管装配，提前验证管路布置时的安装空间是否充足，避免现场安装时出现阀门与周边管线、结构件碰撞的问题。
