笔式绘图仪长条形多孔承载梁结构

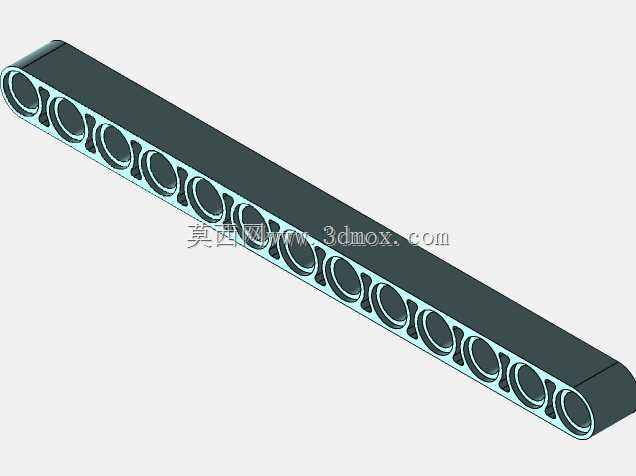

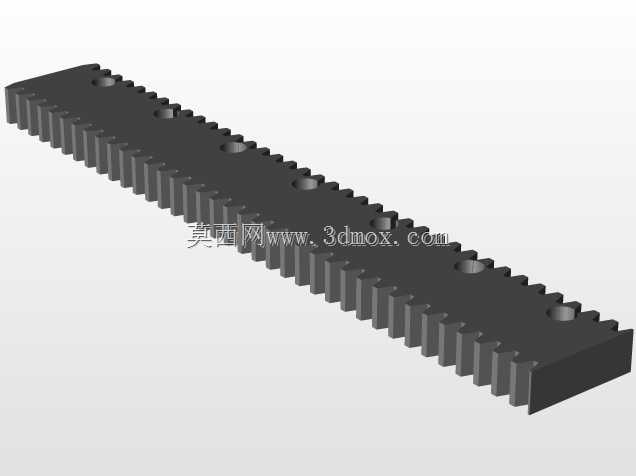

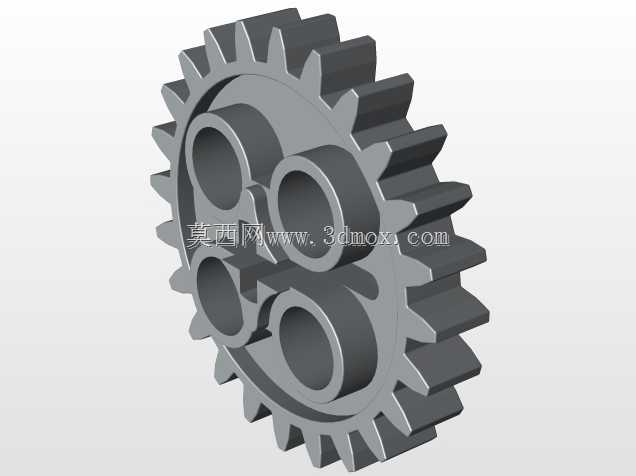

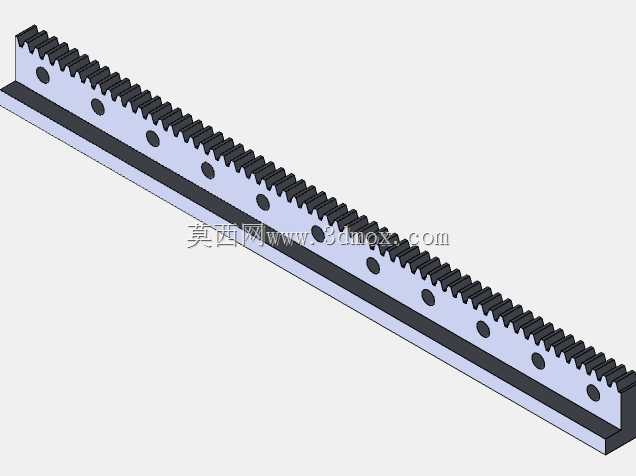

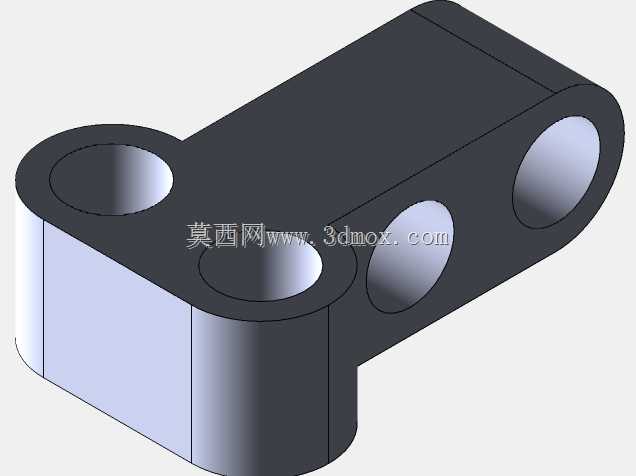

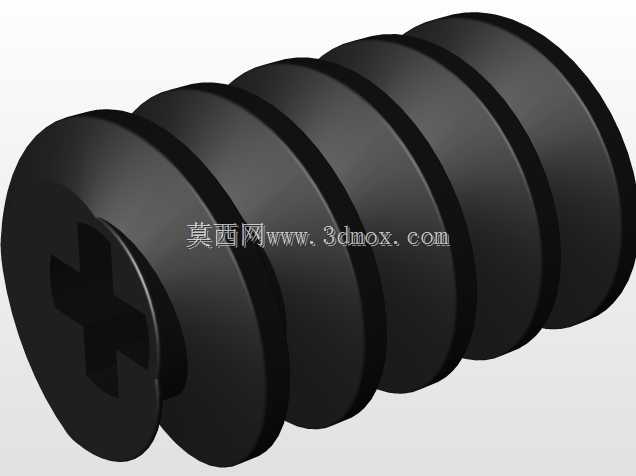

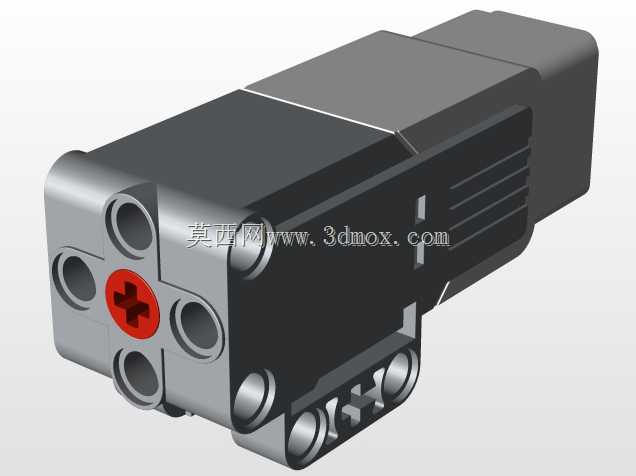

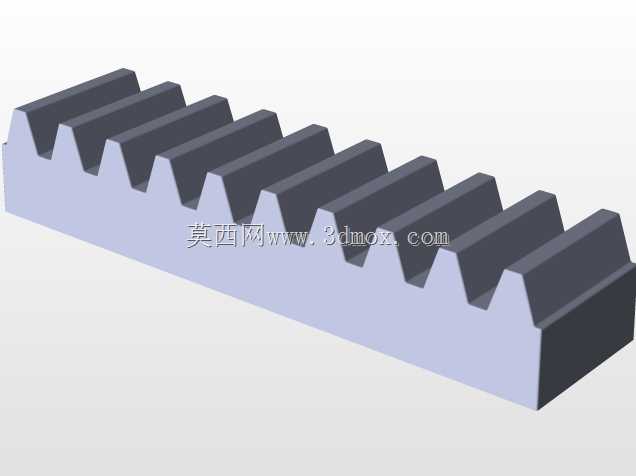

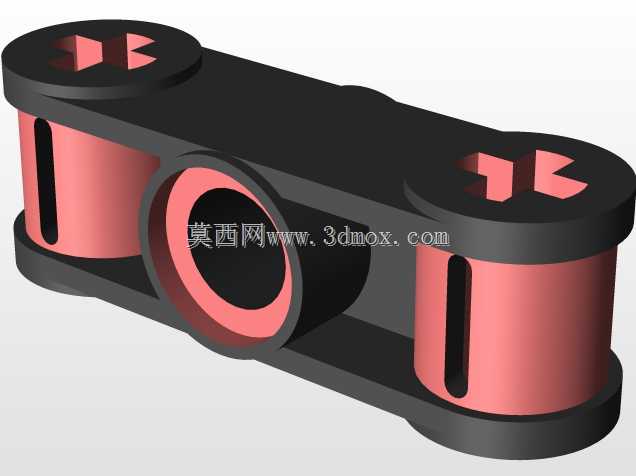

　　在桌面级数控绘图设备的结构体系中，这类长条形多孔承载构件是笔式绘图仪核心的运动支撑基础件，主要承担绘图笔架横向移动的导向承载、传动组件安装定位的作用，常见于教学实验类小型绘图设备、课程实训用简易数控绘图装置中，适配平面图纸绘制、标记点轨迹输出等轻载绘图作业场景。从结构设计逻辑来看，该构件采用等截面长条形布局，整体沿长度方向做等距排布的镂空圆孔设计，并非单纯的减重考量，每一处圆孔的位置都对应笔架传动同步带的过轮安装位、笔架滑块的行程避让位、以及构件自身与设备底座的连接固定点位，在保证整体抗弯刚度的前提下，大幅降低了构件自身重量，减少了横向移动时的惯性负载，对于步进电机驱动的小型绘图设备而言，能有效降低驱动扭矩冗余要求，

　　提升笔架移动的启停响应速度。构件的截面采用带侧边限位凸缘的槽型结构，两侧的凸起边直接作为笔架直线滑动的导向基准面，加工时只需保证两侧导向面的直线度与平行度，即可满足笔架移动的直线精度要求，无需额外加装外置直线导轨，大幅简化了小型绘图设备的装配流程，也降低了教学类实训设备的制造成本，适配课程项目中快速装配、调试的使用需求。从安装边界来看，构件两端做了圆弧过渡的封闭端设计，端部预留的沉孔用于和设备两侧的端板进行锁附固定，安装时需保证构件整体的水平度，以及导向面与绘图平台平面的平行度，否则会出现绘图笔压痕深浅不一、轨迹偏移的问题；构件长度方向的多孔间距经过严格核算，相邻孔位的中心距与同步带轮的节距匹配，

　　确保传动过程中同步带不会与孔壁发生剐蹭，同时孔位的内径尺寸统一，可兼容不同直径的过轮轴、固定销的安装，在实训场景中也方便学生进行拆装、调整传动张紧度的操作。实际使用过程中，这类承载梁的受力工况以垂直方向的笔架下压力、横向移动的摩擦力为主，多孔结构的筋条布局将集中载荷均匀分散到整个梁体上，避免长梁在长期使用后出现中部下挠变形的问题，相比实心长条结构，其抗扭刚度也更优，当笔架快速换向移动时，不会因为梁体扭转变形导致绘图轨迹出现锯齿状偏差。在三维建模过程中，这类构件的建模重点在于孔位的阵列参数匹配、导向面的公差预留，以及端部安装位的结构细节还原，建模时需注意相邻孔位之间的筋条厚度一致性，避免出现应力集中的薄弱位置，

　　同时要预留出传动同步带的活动间隙，防止装配时出现运动干涉；对于教学类项目的建模需求而言，该结构也能直观展示轻量化结构设计、等强度梁布局、传动避让设计的基础工程思路，帮助初学者理解机械结构中功能、强度、成本三者的平衡逻辑。在设备实际运行时，该构件作为笔架的运动载体，其加工精度直接决定了绘图的轨迹精度，比如导向面的平面度误差会传递到笔架上，导致绘制的直线出现弯曲，孔位的位置度误差会导致同步带传动出现卡顿，因此在设计时对形位公差的要求需要匹配设备的绘图精度等级，对于A4幅面的教学用绘图仪而言，导向面直线度公差控制在0.1mm/m即可满足使用需求，无需过高的加工精度造成成本浪费。此外，构件表面的阳极氧化处理层（建模时可通过外观质感体现）既可以提升导向面的耐磨性能，减少笔架滑块长期滑动造成的磨损，也能避免铝质基材在实训环境中出现氧化锈蚀的问题，延长设备的实训使用寿命。
