铜质锥型小齿轮传动件三维设计

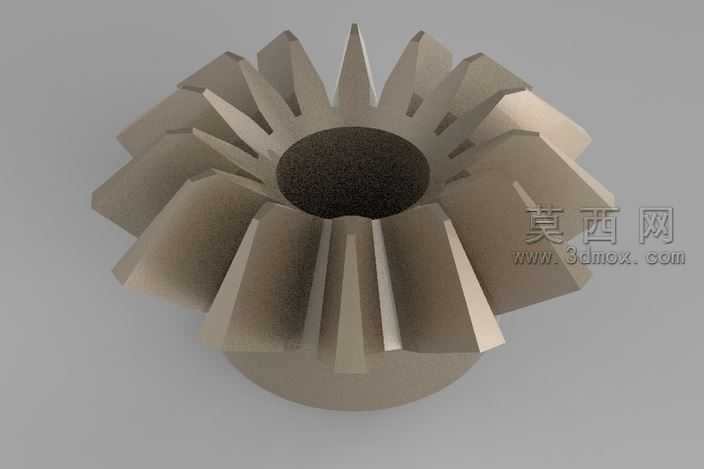

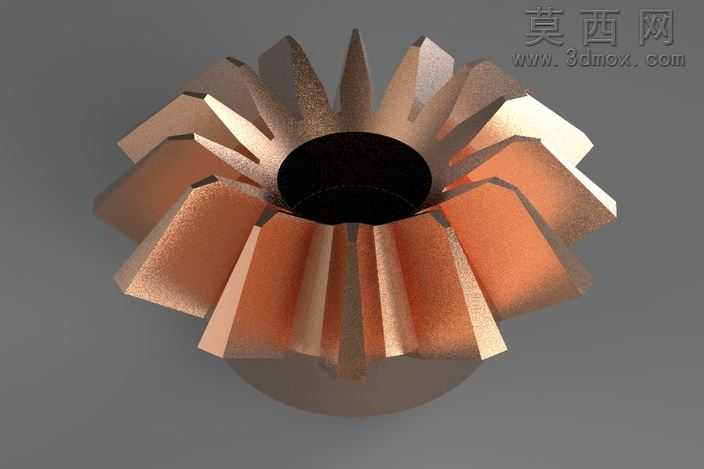

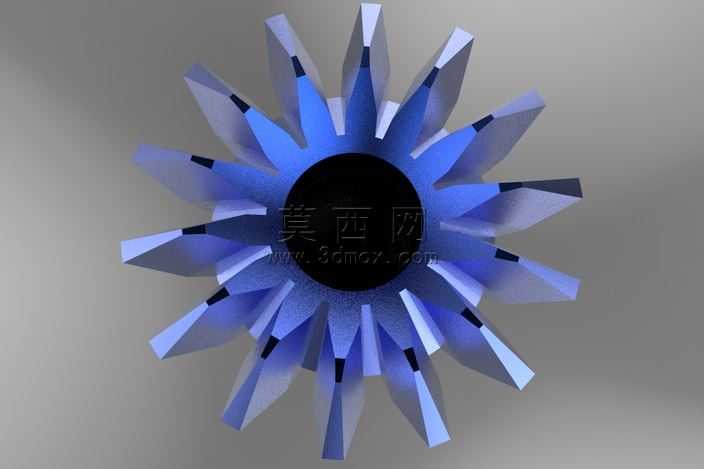

本作品为锥型小齿轮的三维设计成果，建模阶段依托NX平台完成全参数化构建，首先以渐开线齿形的数学公式为核心基准，绘制齿廓截面草图，通过拉伸、阵列、布尔运算等基础特征命令完成单个轮齿的成型，再根据齿轮的齿数、模数、压力角等核心传动参数，对轮齿进行圆周阵列，同步完成中心安装孔、轮毂基体的结构搭建，整个建模过程严格遵循机械设计手册中齿轮的精度规范，确保齿形轮廓、齿距、齿向公差符合通用传动件的设计要求。渲染阶段为还原金属零件的真实质感，选用紫铜材质作为基础材质，调整材质的金属度、粗糙度参数，模拟铜件经过精加工后的表面金属光泽，同时添加环境光与定向补光，突出轮齿表面的棱边转折与光影层次，让轮齿的切削面呈现出自然的明暗过渡，既展现出金属零件的硬朗质感，也清晰呈现出齿形的结构细节。结构设计上，该小齿轮采用锥型布局，轮齿沿锥面呈放射状分布，中心设置贯通式安装孔，可直接与传动轴配合装配，轮毂部分做了加厚处理，保证齿轮在传动过程中的结构强度，轮齿的齿根部分做了圆角过渡处理，有效降低传动过程中的应力集中问题，提升零件的使用寿命。设计思路围绕小型传动机构的轻量化需求展开，在保证齿轮传动强度与啮合精度的前提下，尽可能简化轮毂的冗余结构，降低零件整体重量，同时参数化的建模流程支持后续对齿数、模数等参数的快速调整，可适配不同传动比、不同安装尺寸的使用场景，为后续的工程出图、数控加工仿真提供完整的三维模型基础，也可作为机械传动教学、齿轮设计参考的可视化素材。
