26毫米滚花1/2驱动套筒接字结构设计

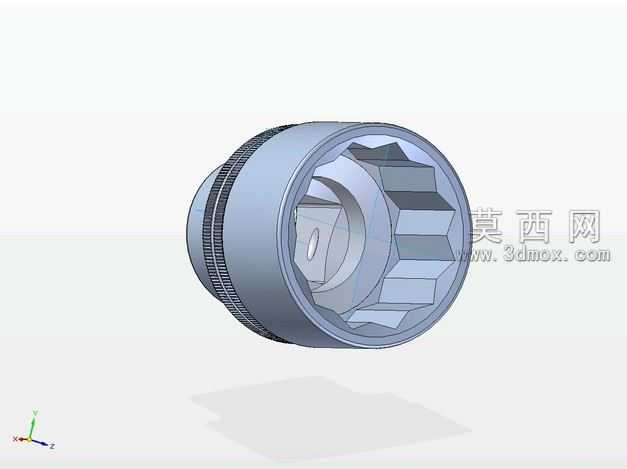

本作品为适配1/2英寸驱动方头、规格26毫米的套筒接字三维建模成果，建模阶段以机械工具通用设计规范为基准，先完成整体参数化草图绘制，精准标定内十二角型腔的对边尺寸、外接圆直径、深度公差，以及外圆滚花区域的长度、滚花纹理参数，同时匹配1/2驱动方孔的卡位结构尺寸，确保与标准棘轮扳手、加长接杆的适配性。建模过程中对套筒接字的壁厚做了均匀化处理，针对扭矩传递的受力路径优化内部加强结构，在型腔棱角处做了合理的工艺倒角，既避免热处理阶段的应力集中问题，也能在实际使用中减少与紧固件棱角的磕碰磨损。外表面的滚花结构采用阵列特征完成建模，还原了直纹滚花的凹凸纹理，该结构设计用于提升手动操作时的摩擦力，方便徒手快速拧动套筒完成预紧或拆卸作业。渲染阶段为模型赋予了合金结构钢的金属材质，调整材质的粗糙度、金属度参数还原五金工具的哑光金属质感，同时添加了边缘的高光反射效果，清晰呈现内部型腔的结构轮廓与外部滚花的纹理细节。结构设计上兼顾了实用性与工艺性，内部十二角型腔可适配对应规格的外六角、十二角紧固件，方头驱动端的卡位弹珠孔结构做了精准还原，确保与驱动工具连接时的锁止可靠性，整体模型的所有尺寸均符合手动工具的行业通用标准，可直接用于工程结构验证、工具产品展示以及相关教学演示场景，建模过程中对每一处配合尺寸都做了参数化约束，方便后续根据需求调整规格参数衍生不同尺寸的同系列套筒接字模型。
