带轮架式仿古火炮结构设计方案

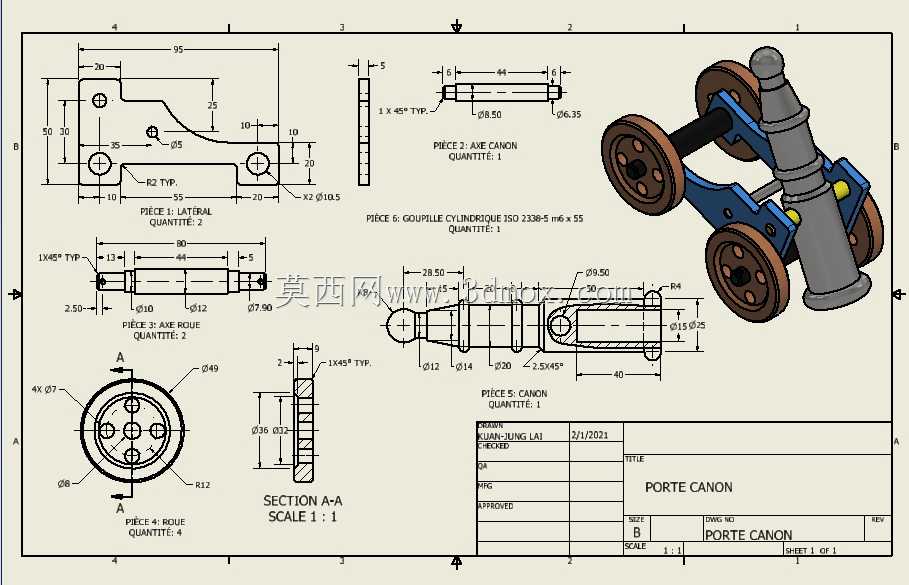

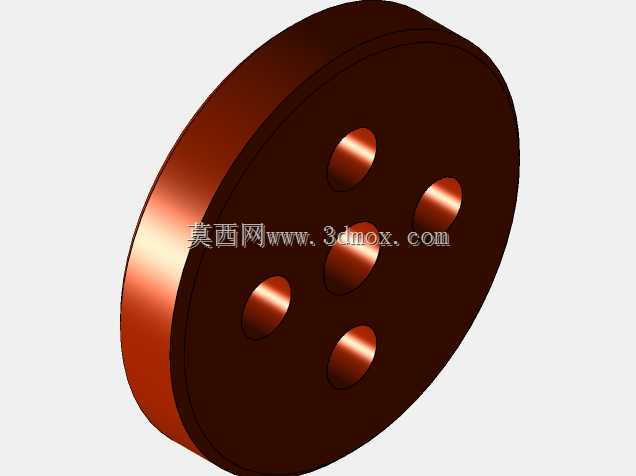

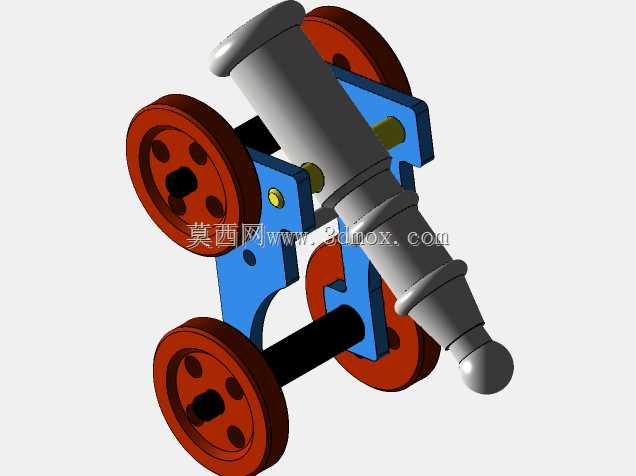

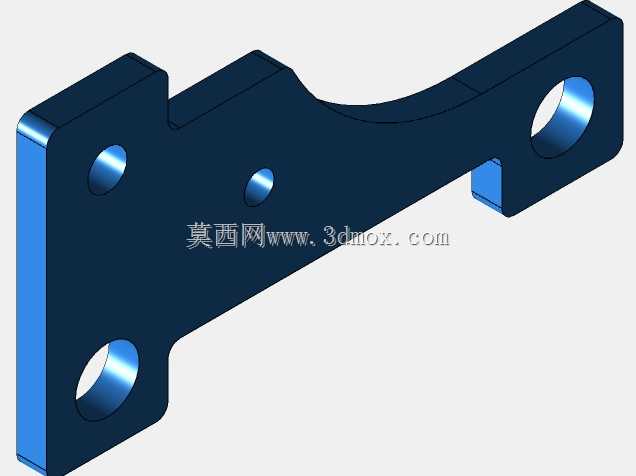

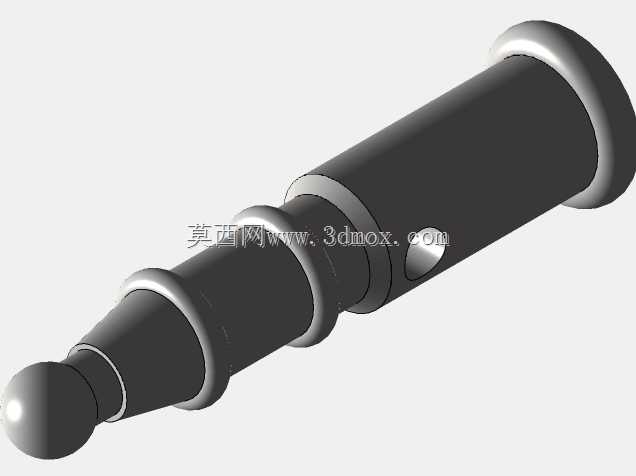

　　从结构拆解视角来看，这套带轮架式仿古火炮的设计，核心围绕可移动支撑、炮身俯仰调节、构件模块化装配三个核心需求展开，完全复刻了早期滑膛火炮的机械逻辑，同时在尺寸公差上做了适配现代加工的优化。首先看轮架部分，两侧侧板采用异形轮廓设计，并非简单的直臂结构，前端做了圆弧收边，中部预留炮身耳轴的安装孔位，后端设置拖曳用的连接孔，侧板上的减重孔同时兼顾了穿装固定销的功能，四个行走轮采用辐条式结构，轮缘做了加厚处理，轮心的轴承孔与轮轴采用间隙配合，保证推行时轮体转动顺畅，不会出现卡滞。炮身部分的设计遵循了早期前装滑膛炮的外形特征，炮管从炮尾到炮口做了逐级收窄的锥度处理，炮尾设置了厚重的堵头结构，炮身中部铸有两道凸起的炮箍，既起到加强炮管刚度的作用，也作为耳轴的安装定位基准，耳轴与炮身采用过盈配合装配，两端插入轮架侧板的对应孔位后，通过端部的开口销锁定，既保证炮身可以绕耳轴做俯仰角度调整，也不会在移动过程中出现轴向窜动。

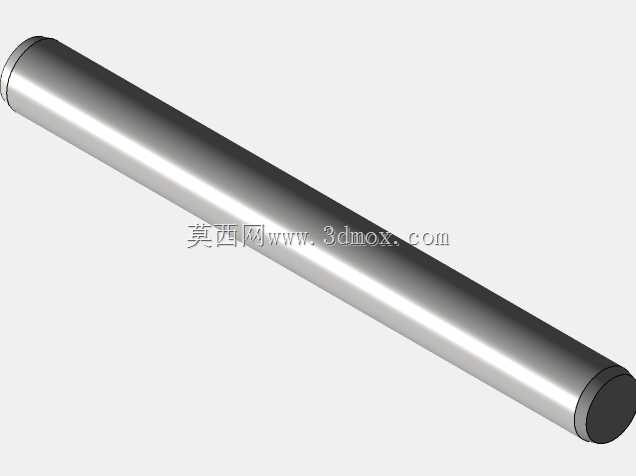

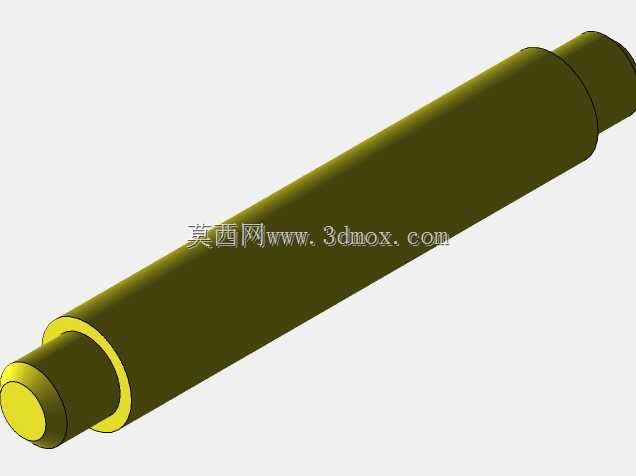

　　在装配逻辑上，整套结构全部采用销连接与螺栓连接，没有焊接结构，所有构件都可以单独拆解更换：轮轴贯穿两侧侧板下部的安装孔，两端套装行走轮后用轴端挡圈固定；炮身耳轴装入侧板上部的弧形滑槽内？不对，看图纸的尺寸标注，耳轴孔是圆孔，俯仰调整是通过更换炮尾下方的调节垫块实现，垫块上设置了不同高度的卡槽，对应不同的发射仰角，这种设计相比滑槽结构更可靠，在承受后坐力时不会出现滑移。所有销轴类零件都做了端部倒角处理，方便装配时导入孔位，零件的尺寸公差全部按照IT12级加工精度标注，形位公差重点控制了耳轴与炮身轴线的垂直度、轮轴与侧板的垂直度，避免装配后出现轮体偏摆、炮身俯仰卡滞的问题。

　　从实际应用场景来看，这类结构并非用于真实发射功能，更多是作为仿古展品、文创摆件、影视道具使用，因此设计时在保证结构强度的前提下，尽可能还原了古炮的外形细节，比如侧板上的曲线轮廓、炮身的箍带装饰、轮体的辐条数量，都参考了现存19世纪野战炮的实物比例。安装边界方面，整套结构的总宽度由两轮外侧间距决定，总长度从炮口前端到轮架后端拖尾，总高度从轮底到炮尾最高点，所有突出构件都没有超出轮架的宽度边界，放置时四个轮体同时接触支撑面，轮架后端的拖尾可以在静置时接触地面，形成三点支撑，保证摆放稳定性，不会出现侧翻。设计过程中特意做了运动干涉检查，炮身做最大角度俯仰时，炮尾不会碰撞轮架侧板，轮体转动时不会摩擦侧板表面，所有活动构件的运动行程内都没有障碍物。零件的选材方面，炮身与轮架可以采用铸铁或者铝合金铸造后加工，销轴类零件采用碳钢车削加工，轮体可以采用金属或者工程塑料制作，不同材质的搭配可以平衡整体重量与结构强度，作为摆件使用时不会过重，作为展品使用时也能保证足够的结构刚度，长期摆放不会出现变形。整套图纸的零件拆分非常细致，每个零件都标注了详细的尺寸与公差，装配关系清晰，不管是做三维建模练习、实物加工制作还是结构参考，都能直接对应到每个构件的加工要求，没有模糊的设计区域，所有孔位的中心距、配合尺寸都做了明确标注，不需要二次推算尺寸。
