渠化工艺管路及储料罐体集成结构

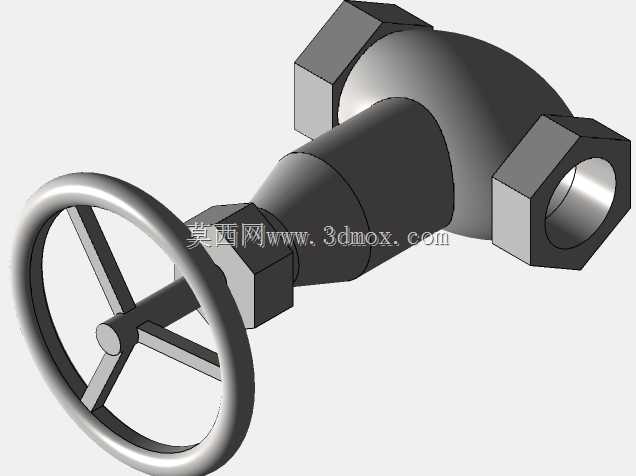

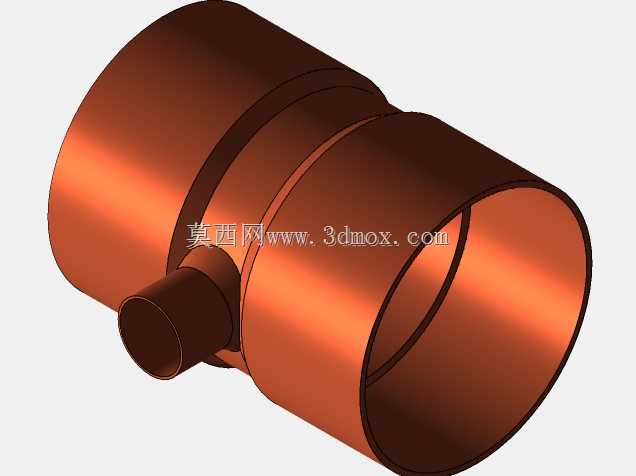

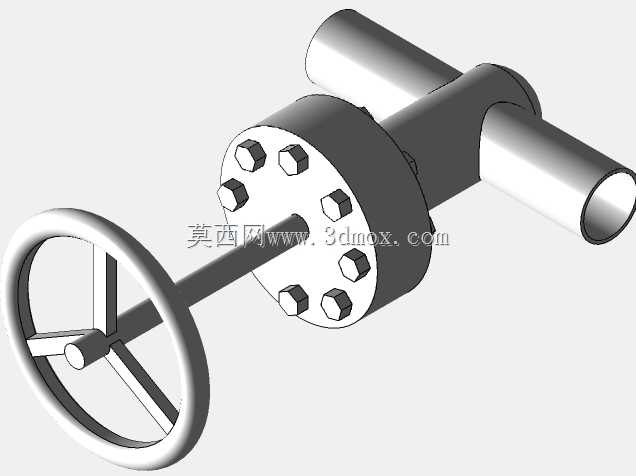

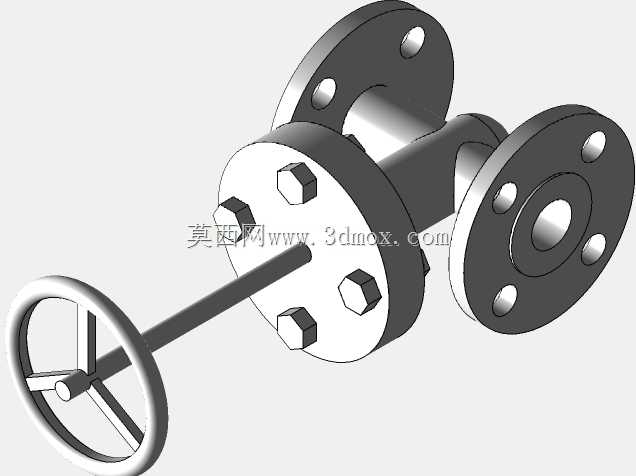

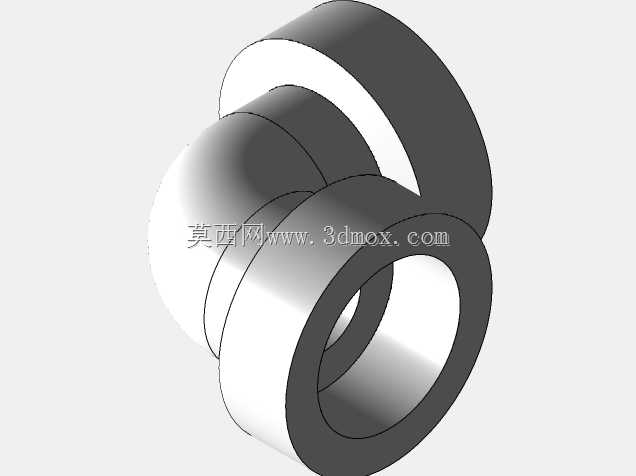

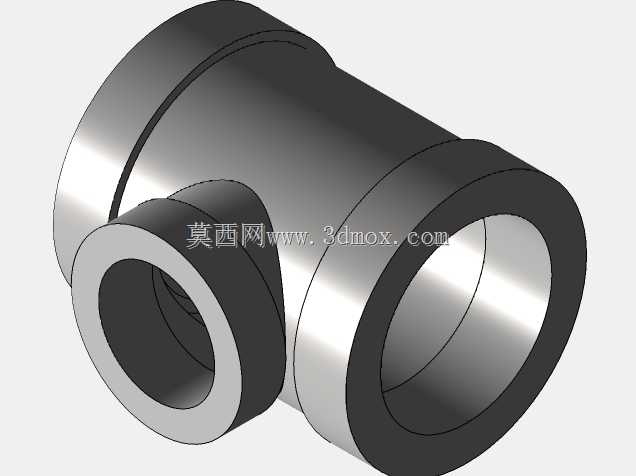

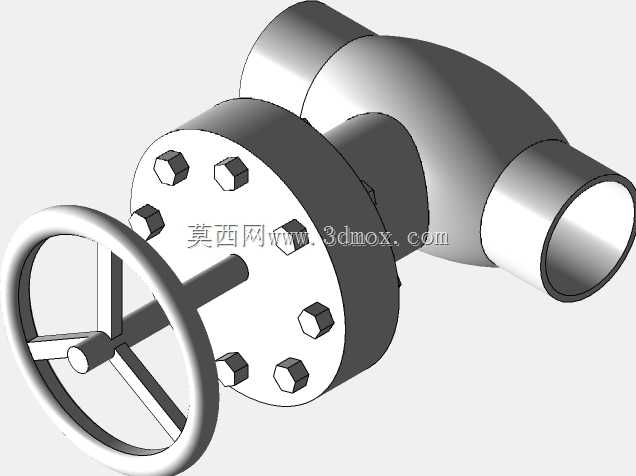

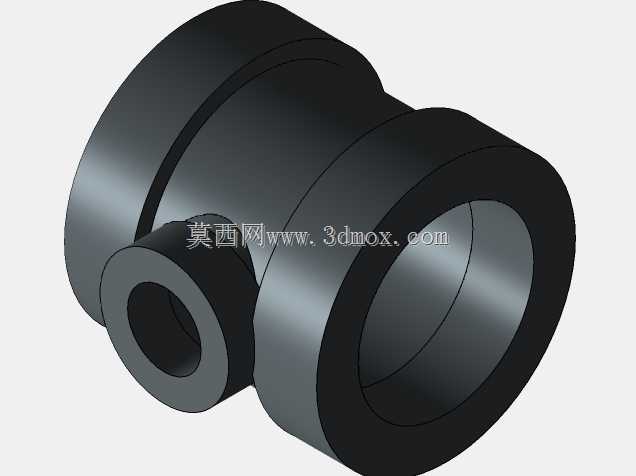

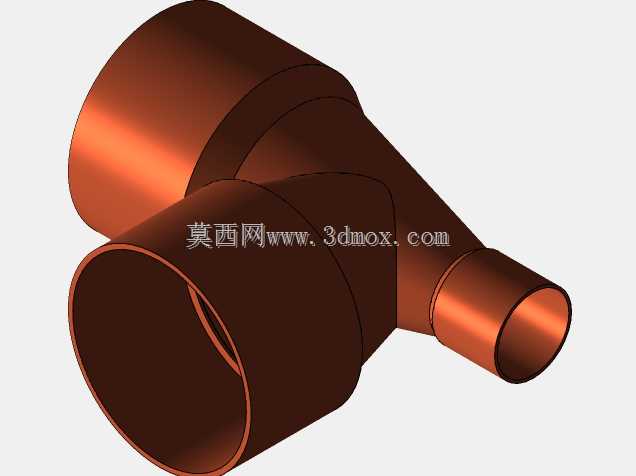

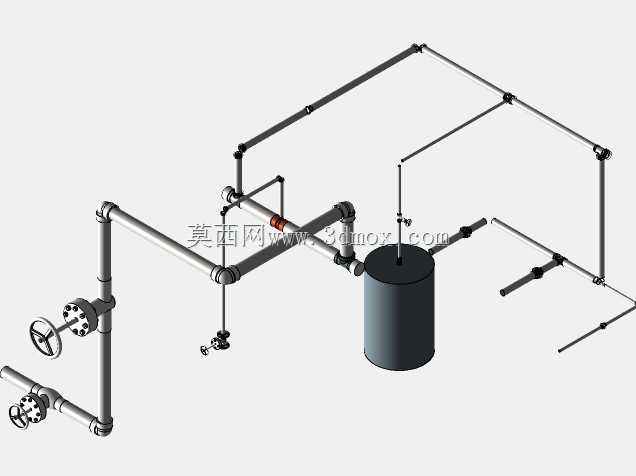

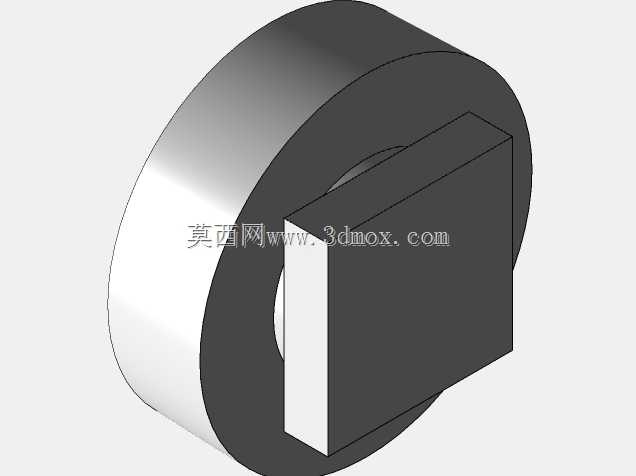

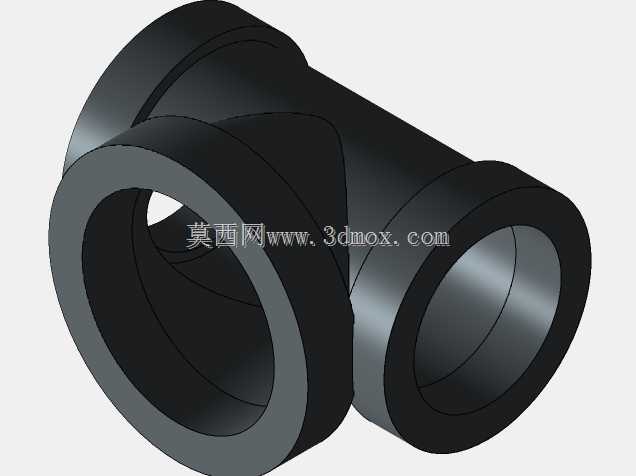

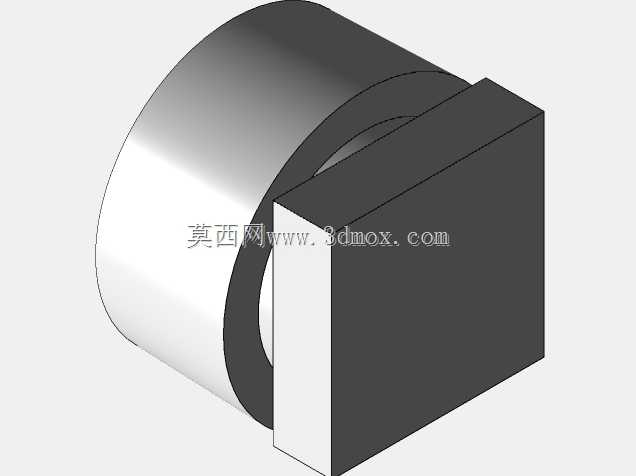

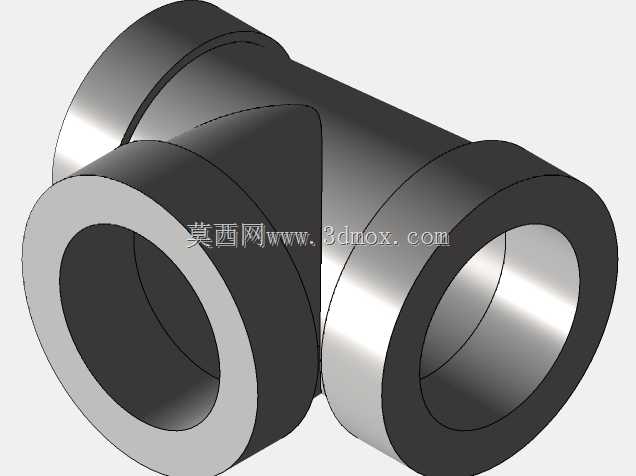

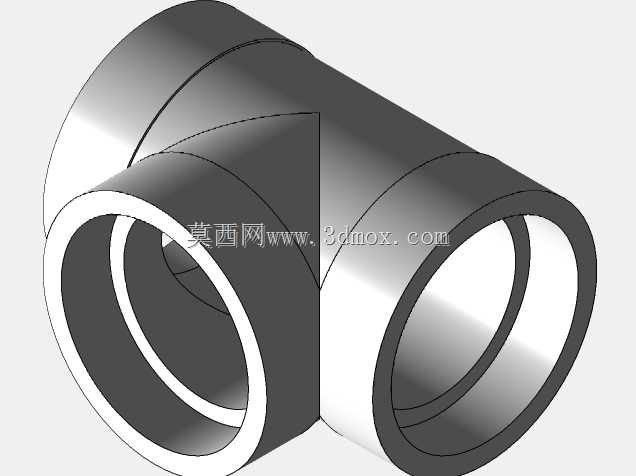

　　这套集成结构主要面向中小型化工、水处理及流体配料工段的渠化输送场景搭建，核心解决多支路流体汇流、精准导流及暂存缓冲的实际生产需求，区别于零散拼接的现场管路，整套结构在建模阶段就完成了管路走向、阀门操作位、罐体安装边界的协同校核，能直接为现场预制安装提供精准的尺寸参照。从实际功能来看，整套结构承担流体介质的路径分配、通断控制、流量调节及中间暂存作用，左侧两组带手轮的截止阀分别对接两路不同的来料管线，可独立控制单路介质的通断，手轮操作位预留了足够的操作空间，现场操作人员无需额外搭设操作平台即可完成阀门启闭动作；管路中设置的视镜结构可直观观测管内介质的流动状态，及时判断是否存在堵塞、气阻等异常工况；不同管径的管路通过异径接头平滑过渡，

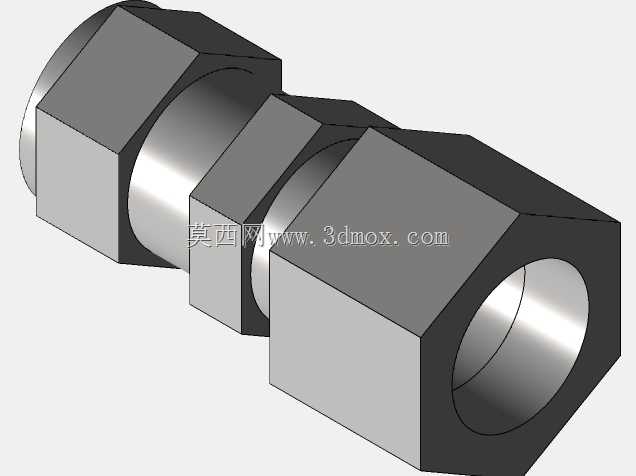

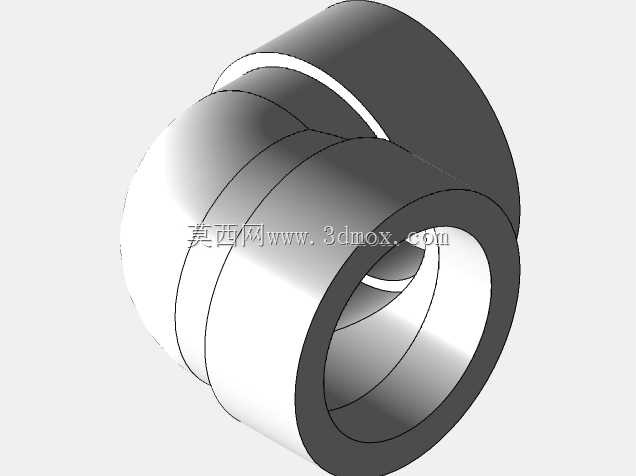

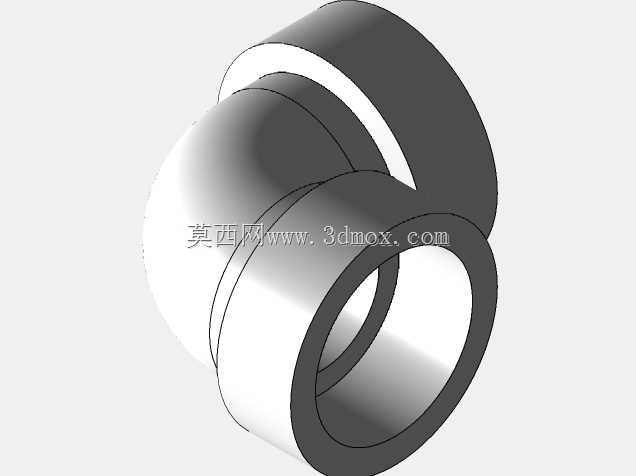

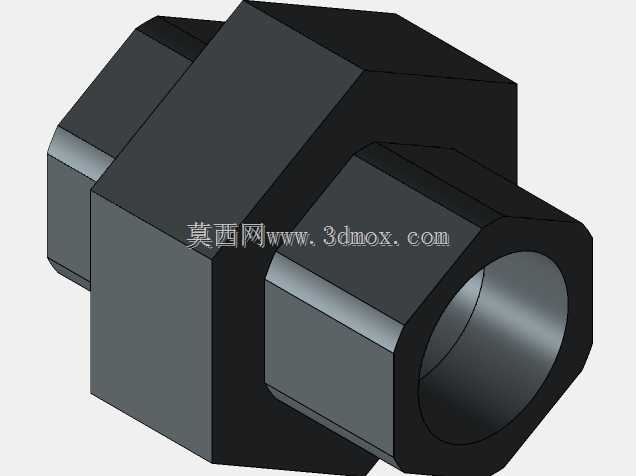

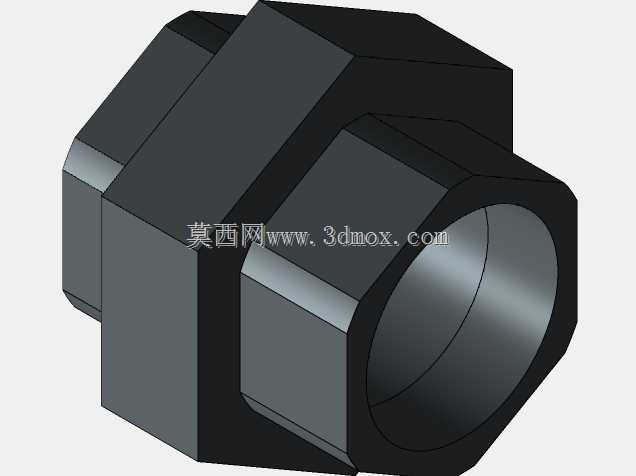

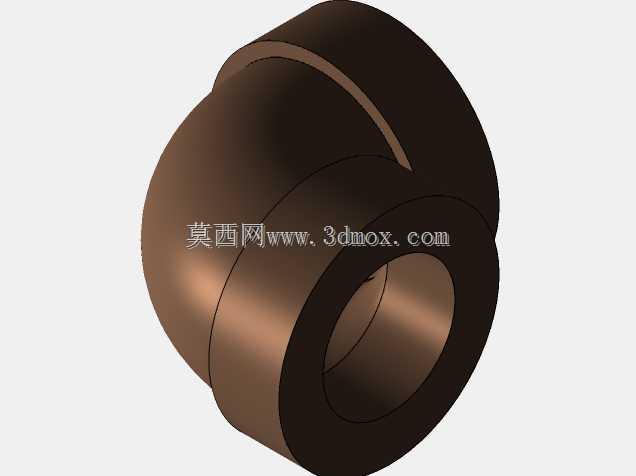

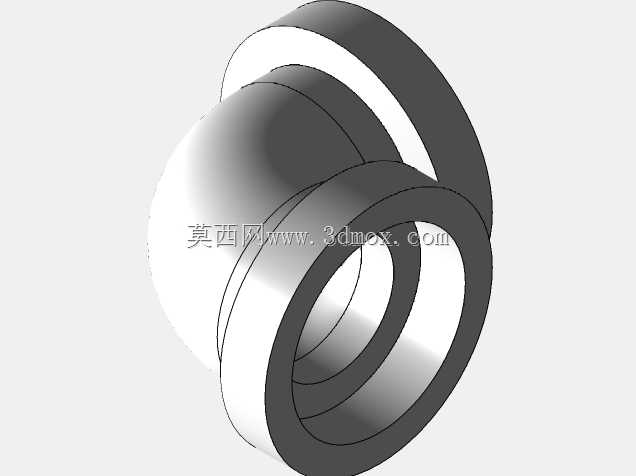

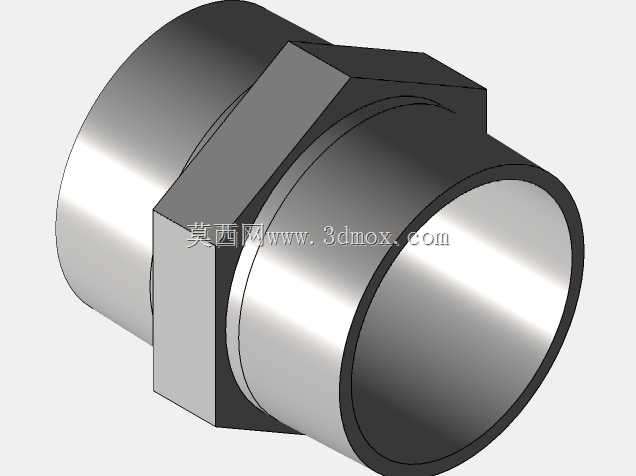

　　避免管径突变带来的局部阻力激增，降低输送过程中的压力损耗。中间的立式圆柱储料罐承担介质缓冲、均质暂存的作用，罐体顶部预留了排气支路及仪表安装接口，可根据实际工况加装压力检测、液位检测元件，罐体底部的出料接口对接后续输送支路，可将暂存后的介质输送至下一工艺工段；所有管路的连接均采用标准法兰及螺纹接头拼接，接头位置的密封面在建模时预留了标准密封件的安装槽位，现场安装时无需二次加工密封结构。设计阶段优先考虑了现场安装的便捷性与运维可达性，所有管路的转弯处均采用标准弯头衔接，弯头曲率半径符合流体输送管路的设计规范，既减少介质流动的阻力损失，也避免直角转弯处长期受介质冲刷导致的管壁磨损；管路的支撑点位在建模时同步做了预留，

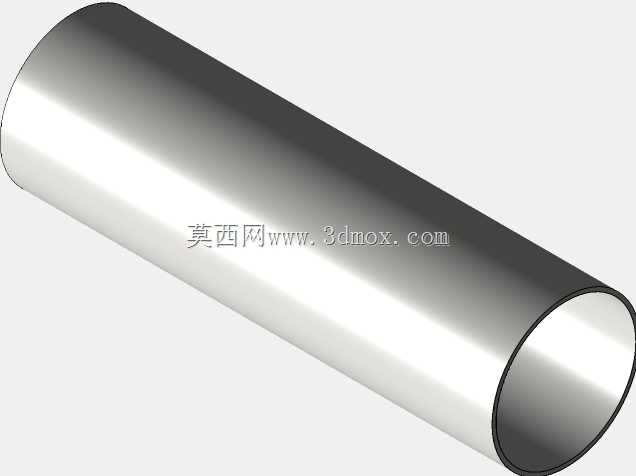

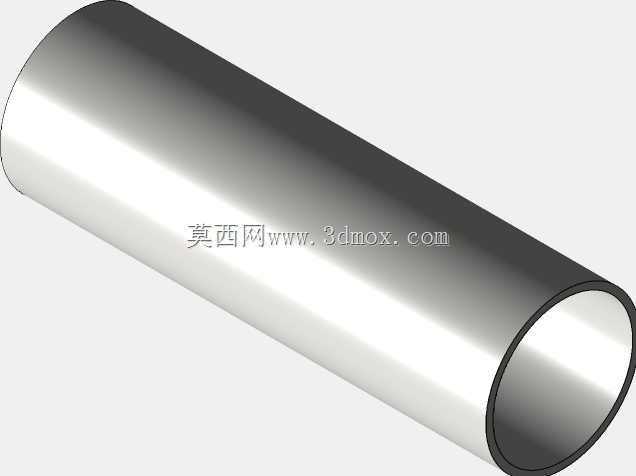

　　横置管路的支撑间距符合管路刚度要求，避免长距离悬空管路出现挠度变形导致的接头渗漏；整套结构的安装边界做了明确的尺寸约束，横向最大延伸尺寸适配常规车间的工段预留空间，竖向高度满足操作人员站立操作的人机工程要求，罐体底部预留了足够的排净操作空间，检修时可完全排空罐内及管内的残留介质。从结构细节来看，管路上的小口径支路主要承担取样、排气及泄压功能，支路阀门选用小通径截止阀，操作力矩小，启闭响应快；所有管路的壁厚选取匹配常规低压流体输送的压力等级，无需额外做加强结构即可满足1.6MPa以下工况的使用需求；罐体的上下封头采用标准椭圆封头结构，受力均匀，相比平盖封头能承受更高的工作压力，同时减少罐内的介质残留死角。

　　整套结构的建模过程严格遵循机械设计的公差配合要求，法兰连接面的螺栓孔位置、阀门的接口尺寸均匹配对应国标件的参数，现场安装时可直接采购标准件完成装配，无需单独定制非标连接件；管路的排布避开了罐体的吊装点位，后期设备检修吊装罐体时无需拆除主路管线，可大幅缩短运维检修的停机时间。
