多工位阶梯式烙铁头收纳放置支架

　　在电子组装、线束加工、维修返修类焊接工位上，烙铁头的收纳一直是工位5S管理里容易被忽略的细节——零散放置的烙铁头不仅容易滚落丢失，尖端磕碰会直接导致镀铁层损伤、上锡性能下降，不同型号混放还会增加操作人员换头时的挑选时间，影响工位节拍。这款阶梯式多工位放置架，就是针对桌面焊接工位的烙铁头定点存放需求设计的工装类配件，适配市面主流的同规格 Hakko 系列烙铁头，也可兼容尺寸接近的其他品牌替换烙铁头。

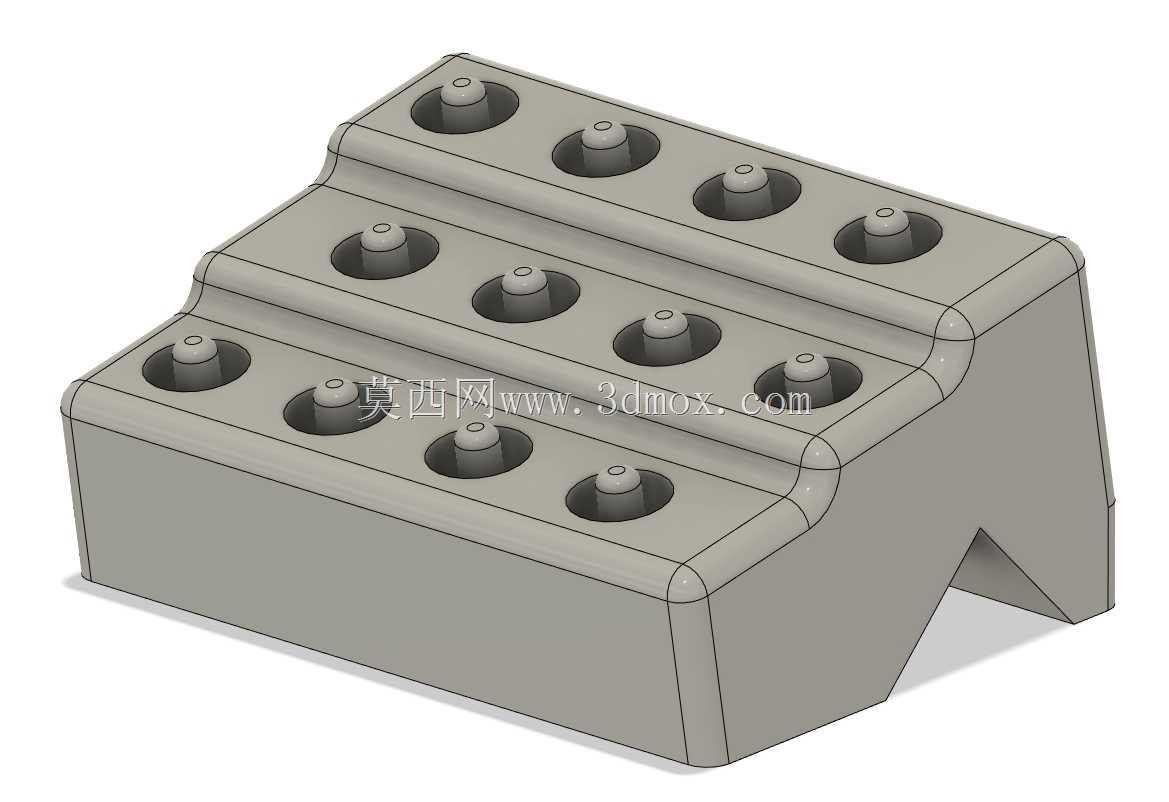

　　从结构布局来看，整体采用三级阶梯抬升的排布方式，每一级台阶上设置4个独立的锥形定位孔，总计12个存放位，孔位的锥度与烙铁头安装端的外轮廓匹配，插入后可以保持竖直状态，尖端朝上不会与孔底或相邻部件接触，完全避免存放过程中尖端磕碰受损的问题。阶梯式的排布相比平面阵列布局有明显的使用优势：后排的孔位不会被前排遮挡，操作人员站在工位前可以一眼看到所有存放位的烙铁头型号，无需抬手翻找，拿取时手臂的移动轨迹更短，符合工位作业的人机工程要求。

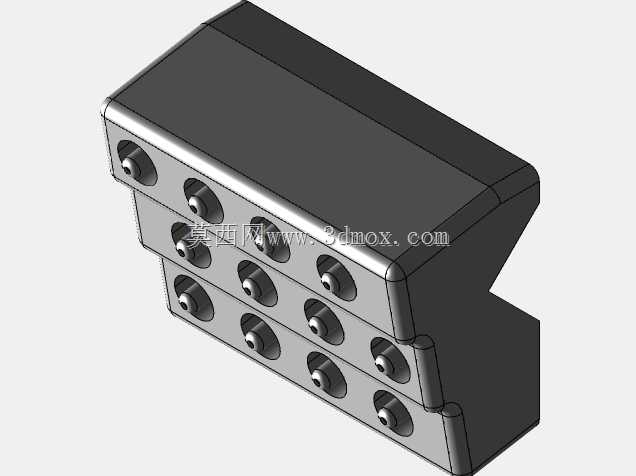

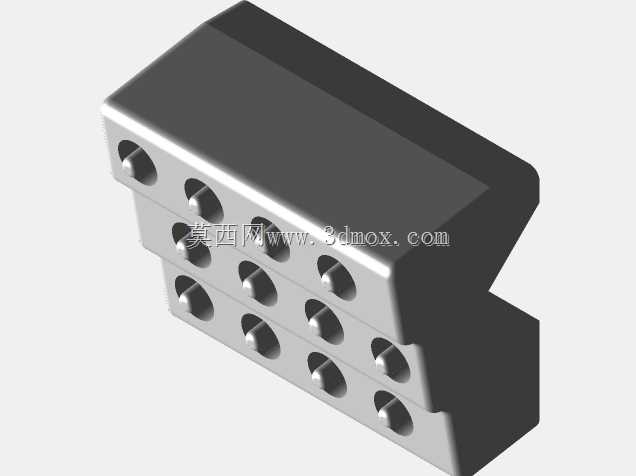

　　底座部分采用带后侧缺口的块状结构，底部为平整接触面，放置在防静电工作台面上时可以保持稳定，不会因为拿取烙铁头的力度发生侧滑；后侧的缺口设计一方面可以减少整体的材料用量，降低工装本身的重量，另一方面也方便在工位布线时，让支架贴合工作台边缘的挡边放置，不会占用过多的桌面操作空间，适配多数电子组装工位的工作台边界尺寸。

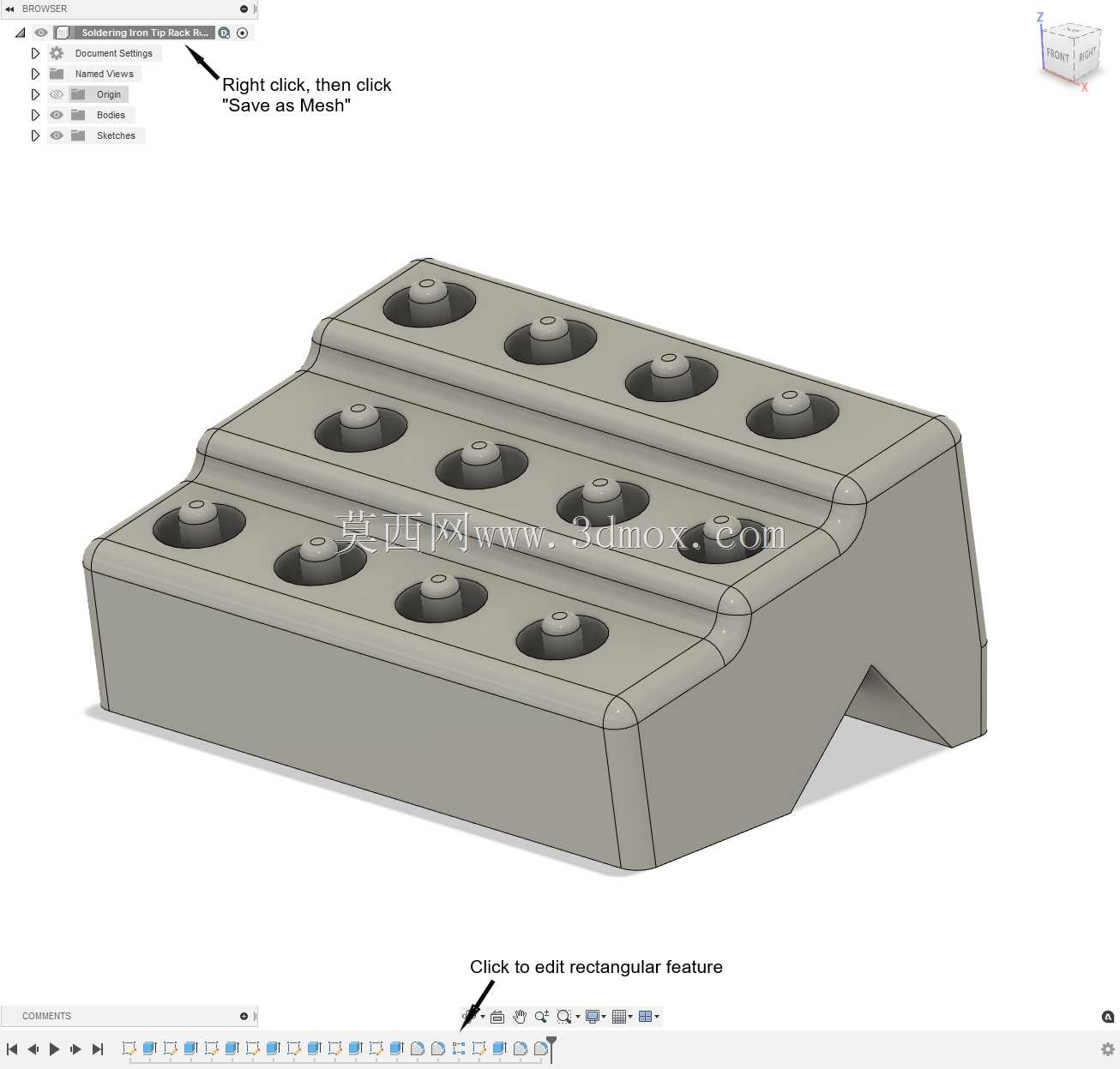

　　设计过程中充分考虑了工位的扩展需求，基础款的12位布局按照3行4列的模数设置，当工位需要存放更多型号的烙铁头时，可以按照3的行倍数扩展孔位数量，对应调整支架的整体长度即可，孔位的间距、阶梯的抬升高度都保持统一模数，不需要重新调整整体的结构参数。每个定位孔的边缘都做了小圆角过渡，没有尖锐的棱角，避免操作人员拿取烙铁头时被刮伤，也不会在插拔过程中刮蹭烙铁头的金属表面。

　　从实际使用场景来看，这款支架不仅可以用在固定的生产焊接工位，也适合维修工作台、电子实验室的焊接操作区使用，竖直放置的烙铁头不会残留多余的焊锡在接触面上，日常清理只需要用毛刷扫过表面即可，维护难度很低。支架的整体外形没有多余的突出结构，闲置时可以多个叠放收纳，不会占用过多的储物空间。定位孔的深度经过反复验证，既可以保证烙铁头插入后不会倾倒，又不会因为孔深过大导致烙铁头取出困难，插拔的力度适中，单手持烙铁手柄就可以完成取放动作，不需要另一只手固定支架。

　　结构上所有的外角都做了倒钝处理，符合车间工装的安全设计要求，整体为一体化结构，没有拼接缝隙，不会在缝隙里积存焊锡渣、助焊剂残留，长期使用也不会出现接缝开裂的问题。底座的重量经过合理分配，重心落在底座的中心区域，即使最外侧的孔位插满较重的大功率烙铁头，也不会出现前倾侧翻的情况，放置稳定性完全满足日常工位的使用要求。
