船用自动导航操作控制面板结构设计

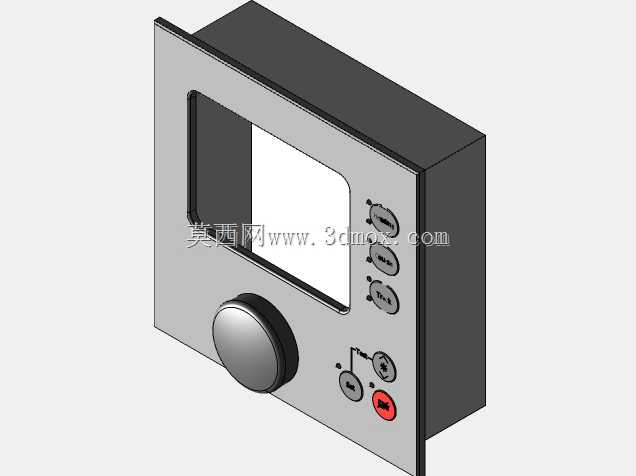

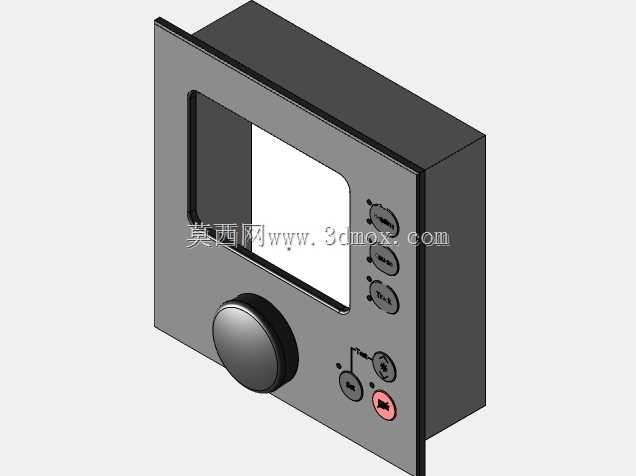

　　在船舶航行自动化操控场景中，这类导航操作面板是驾驶台核心人机交互节点，主要承担航行参数设定、航向调整、自动舵模式切换、应急操控触发等核心功能，适配内河航运、近海作业船舶的自动导航系统配套需求，日常使用中需要兼顾船员戴手套操作的便利性、高湿高盐雾环境下的结构可靠性，以及嵌入式安装时与驾驶台台面板的装配适配性。从结构设计逻辑来看，整个面板采用嵌入式安装的盒式结构，前面板与后部盒体做了分层设计，前面板边缘预留了均匀分布的安装沉孔，安装时可直接嵌入驾驶台预先开好的方孔内，通过沉头螺丝从正面锁紧固定，安装边界适配常规船舶驾驶台15-25mm厚度的装饰面板，前面板突出安装面的高度控制在8mm以内，避免突出过多磕碰船员通行，

　　也不会因为突出量过小导致操作时手腕频繁摩擦台面板。前面板的布局完全围绕船员操作习惯排布，左侧大尺寸旋钮为航向调节主旋钮，采用大直径滚花金属包边设计，旋钮阻尼做了分段调校，旋转时每5度有一个清晰的档位反馈，船员在视线关注海面情况时，仅凭手部触感就能完成航向的粗调与微调，旋钮下方做了下沉式的安装座，避免旋钮突出过高被意外剐蹭误触。主旋钮右侧的显示屏区域采用下沉式安装槽，屏幕表面与前面板平面预留2mm的台阶差，可直接贴合安装防水透明防护板，防护板与面板之间预留密封胶条的安装槽位，能够阻挡航行时溅入的海水、清洁时的水渍进入面板内部，屏幕周边做了圆角过渡，避免应力集中导致面板开裂。屏幕右侧竖向排布的三个小尺寸按键为功能模式切换键，

　　分别对应自动导航、手动操舵、航线跟随三种核心工作模式，按键采用凸起的圆形橡胶帽结构，按键行程2mm，按压力度控制在5N左右，戴劳保手套操作时也能清晰感知按键触发反馈，每个按键旁预留了标识铭牌的粘贴位，可根据不同船型的功能定义更换对应标识。功能按键下方的拨杆开关为航速微调开关，采用带自锁的三档拨杆结构，拨杆长度12mm，扳动角度左右各15度，拨杆表面做了防滑滚花，避免手部沾水打滑。最下方的红色按钮为应急停航触发按钮，采用带防护圈的蘑菇头结构，按钮表面做了醒目的红色哑光处理，防护圈高出按钮表面3mm，防止日常操作时误碰触发紧急指令，按钮触发行程5mm，触发需要15N的按压力度，触发后有清晰的锁止反馈，需要旋转复位才能解除应急状态。

　　整个后部盒体采用薄钢板折弯焊接结构，侧壁预留了航空插头的安装开孔，所有开孔位置都做了翻边处理，既可以提升盒体的结构刚度，也能在安装连接器时提供足够的密封压紧面，盒体内部预留了PCB板安装的铜柱固定位，固定位的位置避开了内部走线的弯折空间，强弱电走线区域做了凸起的分隔筋，避免信号线路与动力线路互相干扰。面板的所有边角都做了R3的圆角处理，没有尖锐的棱角，避免船员在颠簸的航行环境中磕碰受伤，前面板表面采用细磨砂喷塑处理，既可以避免海面强光反射干扰视线，也能提升手部接触时的摩擦力，减少打滑情况。在实际选型适配时，需要注意该面板的后部深度尺寸，安装时要预留足够的接线与散热空间，后部盒体与驾驶台内部结构之间要预留至少20mm的空隙，方便后期维护时插拔连接器、检修内部电路板，面板的安装开孔尺寸需要与前面板的嵌入止口尺寸做公差配合，单边间隙控制在0.5mm以内，间隙过大容易导致面板晃动，间隙过小则会增加现场安装的调整难度。这类面板的结构设计没有冗余的装饰结构，所有的造型特征都服务于实际操作需求与安装可靠性，每个操作元件的位置、尺寸、操作力度都经过实际航行场景的操作验证，能够适配船舶航行时颠簸、高湿、强光的复杂使用环境。
