MIL-STD-1399电压瞬态抑制器模块结构设计

　　在舰载电气系统、工业高可靠供配电链路的设计环节，电压瞬态干扰始终是影响后端敏感电子设备稳定运行的核心隐患，这类符合MIL-STD-1399标准的电压瞬态抑制模块，正是针对严苛供用电环境下的浪涌、尖峰电压防护需求开发的核心防护器件。从实际工程应用场景来看，这类模块常部署在舰船供配电舱室、工业控制柜进线端、高精度测试设备电源入口位置，当供电链路出现开关操作过电压、雷击感应浪涌、大功率设备启停带来的电压尖峰时，模块可以在纳秒级时间内完成阻抗切换，将异常过电压钳位在后端设备可承受的安全阈值内，避免核心控制板卡、精密传感单元因电压冲击出现击穿、误动作甚至永久性损坏。

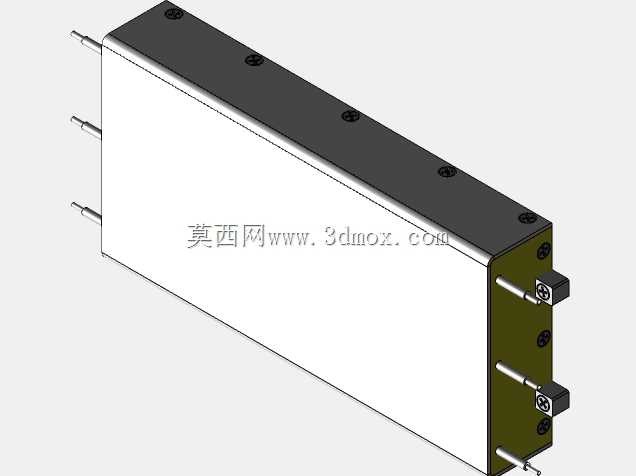

　　从结构设计思路来看，整个模块采用长方体封闭式金属壳体结构，壳体主体选用拉伸铝型材作为侧壁基材，兼顾轻量化与电磁屏蔽效能，顶面与端面采用金属盖板通过沉头螺钉完成紧固，所有接缝位置预留导电连续接触区域，可实现30MHz到1GHz频段的电磁干扰屏蔽，避免外部空间电磁串扰影响内部抑制电路的响应精度，同时也能阻隔内部电路的电磁信号向外辐射，满足严苛电磁兼容环境下的使用要求。模块的引出端分为两组，一侧设置三根平行排布的插针作为电源输入侧接线端，另一侧对应设置带固定锁止结构的接线端子作为输出侧连接端，输出端子自带螺丝锁止结构，接线完成后可通过拧紧螺丝实现导线与端子的可靠压接，避免舰船、重型工业设备场景下的长期振动导致接线松脱，输入侧插针采用标准间距设计，可直接适配对应规格的板载插座，满足板卡直插式安装的使用需求。

　　在外形尺寸与安装边界设计上，模块整体长宽高比例适配标准DIN导轨安装间隙，也可通过端面的安装孔直接采用螺丝固定在设备安装板上，壳体所有棱角均做倒圆角处理，避免安装过程中划伤操作人员或相邻线缆，壳体表面采用导电氧化处理，在保证导电连续性实现屏蔽效能的同时，也具备基础的防盐雾、防潮湿能力，适配舰载、户外工业场景的恶劣使用环境。内部电路腔体与外部接线端之间设置绝缘隔离挡墙，避免高压浪涌泄放过程中出现沿面爬电，提升模块在高湿环境下的绝缘可靠性。

　　从功能特性的结构匹配设计来看，模块内部的功率泄放回路紧贴壳体侧壁安装，中间填充高导热绝缘衬垫，将浪涌泄放过程中产生的热量快速传导到金属壳体上向外散出，避免长时间承受反复浪涌冲击时内部器件出现过热失效，提升模块的浪涌承受寿命。盖板上的沉头螺钉采用等间距排布，保证盖板与型材腔体之间的压紧力均匀分布，既可以实现IP40以上的壳体防护等级，阻挡日常环境中的粉尘落入内部电路，也能保证在强振动冲击环境下盖板不会出现松动移位。输出侧的端子座采用耐高温绝缘工程塑料注塑成型，可承受浪涌泄放时的短时高温冲击，不会出现端子熔化、绝缘失效的问题。

　　在实际选型与三维建模过程中，需要重点关注模块的安装孔位尺寸、插针伸出长度、端子接线空间预留，尤其是输出侧端子的接线操作空间，需要预留足够的螺丝刀操作间隙，避免设备装配过程中出现接线困难。同时要注意模块与周边其他器件的安全间距，高压侧与低压信号回路之间要预留足够的绝缘距离，金属壳体要可靠接入设备保护地，保证浪涌电流可以顺利泄放到接地回路中，避免出现浮地导致的防护失效。这类模块的三维建模过程中，需要准确还原所有安装接口、接线端子的位置尺寸，保证后续装配干涉检查的准确性，尤其是插针的直径、伸出长度、间距公差，要完全匹配实际接插件的参数，避免生产装配时出现插针对接偏差。
