带3.5mm插头线控式音量调节装置

　　日常做音频外设配套结构设计时，这类线装音量调节部件的适配场景非常广，从头戴式通讯耳机、工业对讲手持设备外接耳麦，到桌面小型有源音箱的外置调节端，再到部分车载音频外接输入模块的附加控制端，都能看到同结构产品的应用。它的核心作用是在不改动主机端音量输出参数的前提下，在线路中段实现音频信号幅值的连续调节，让使用者无需触碰主机设备就能快速调整输出音量，尤其适合主机安装位置隐蔽、操作空间受限的使用场景，比如工业设备机柜内的音频报警模块外接调节、驾驶位旁的通讯耳麦快速调声，都能大幅提升操作便捷性。

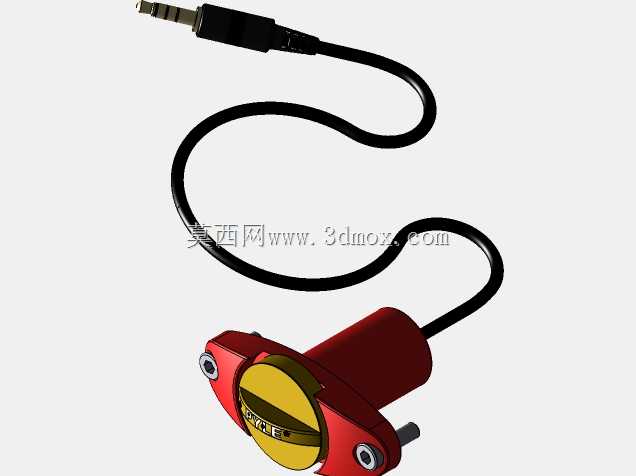

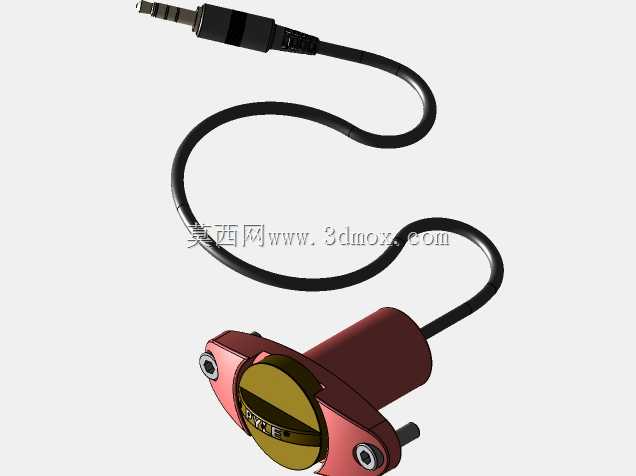

　　从结构设计逻辑来看，这个部件采用了分体式走线设计，一端是标准四段式3.5mm音频公头，兼容主流的单声道、双声道音频接口，公头尾部做了阶梯式防弯折结构，能避免线材反复弯折导致的内部芯线断裂，出线位置的护套长度控制在15mm左右，刚好覆盖公头焊接点的应力集中区域，常规弯折测试下能承受万次以上的弯折不失效。中间的连接线材采用常规音频屏蔽线结构，外层是PVC护套，内部包含信号芯线与屏蔽层，布线时预留了足够的弯曲余量，图中呈现的自然弯曲状态就是线材最小弯曲半径的实际表现，布线时不能强行弯折小于这个半径，避免屏蔽层断裂产生信号杂音。

　　末端的调节主体部分，外壳采用两片式拼接结构，主体基座是红色硬质工程塑料材质，两侧带安装固定耳，固定耳上预制了安装孔位，孔位中心距在28mm左右，适配M3规格的安装螺丝，可以直接固定在设备面板、支架或者线卡位置，避免调节部件悬空晃动导致的线材拉扯。正面的调节旋钮是黄黑配色的旋转式结构，旋钮表面做了防滑滚花，旋转阻尼控制在0.15N·m左右，既不会因为太松导致误触移位，也不会因为太紧影响调节手感，旋钮的旋转角度范围在270度左右，对应音量从最小静音到最大输出的全行程调节，内部采用旋转式碳膜电位器作为核心调节元件，电位器的引脚直接和线材芯线焊接，减少转接节点带来的信号损耗。

　　设计时需要特别注意安装边界的预留，调节主体的最大外径在22mm左右，安装时需要在固定面预留至少25mm的直径空间，旋钮突出安装面的高度在12mm左右，避免周边结构件干涉旋钮的旋转操作。出线位置在主体的侧上方，和安装固定面呈90度夹角，线材引出后不会和安装螺丝、固定面产生摩擦，长期使用不会磨破线材外皮。这类部件的结构建模重点在于还原电位器的装配公差，外壳内壁的定位筋要和电位器的外壳卡槽精准配合，避免电位器在外壳内转动导致调节失效，同时公头内部的焊接点要做绝缘隔离设计，避免不同声道的芯线短路产生杂音。在做整机装配模拟时，还要验证线材的弯曲路径，确保在设备正常开合、移动的过程中，线材不会被其他结构件挤压，调节部件的安装位置要符合使用者的操作习惯，一般布置在手指自然下垂就能触碰的位置，不需要刻意抬手或者俯身就能完成调节操作。另外在选材上，外壳材料选用ABS工程塑料就能满足常规使用的强度要求，如果是在工业高温环境下使用，可以更换为PC材质提升耐温性能，旋钮部分的材料可以选用POM材质提升耐磨性能，延长旋转调节的使用寿命。
