工业传感配套R5接线盒结构设计

　　在工业传感检测系统的现场部署环节，接线盒是承担信号转接、线缆防护、线路规整的核心配套部件，这款R5接线盒的三维结构设计，完全围绕户外工业现场的实际使用需求展开，没有多余的装饰性结构，每一处造型特征都对应实际工程场景的使用痛点。从实际应用场景来看，这类接线盒多用于GNSS定位传感、工业位移传感、环境监测传感等户外布设的传感系统中，现场往往存在线缆走向复杂、多组信号线路需要汇接转接、设备长期暴露在粉尘与淋雨环境中的问题，设计时首先考虑的就是壳体的防护性能与接线操作的便利性。壳体采用上下对合的分体式结构，合模面做了内嵌的密封槽预留，实际生产时可嵌入橡胶密封条实现IP65以上的防护等级，避免户外雨水、

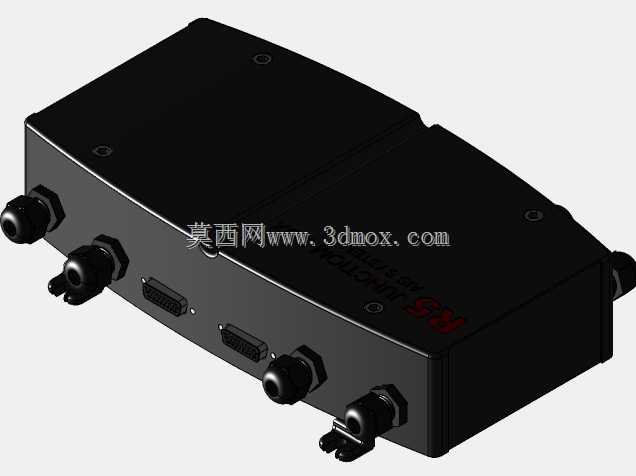

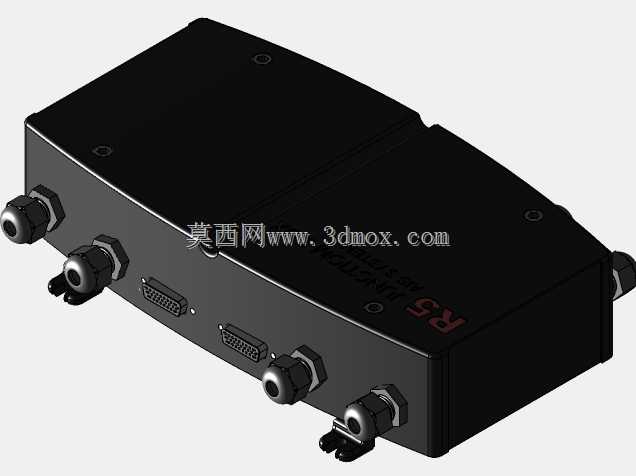

　　粉尘侵入内部接线端子造成信号短路或者接触不良。壳体侧面的接口布局完全按照传感系统的常规接线逻辑排布，四个防水格兰头分布在壳体单侧，用于接入外部传感线缆与电源供电线缆，格兰头采用标准的外螺纹连接结构，和壳体侧壁的安装孔位做了同轴度公差约束，装配时可以保证密封胶圈的压缩量均匀，不会出现偏压导致的密封失效问题；另一侧预留的两个D-sub接口位，用于输出转接后的标准信号到上位采集设备，接口的安装沉台做了定位凸台，装配时不需要额外调整对位，能直接和D-sub连接器的安装孔匹配，减少现场装配的调整工作量。从安装边界来看，壳体底部预留了两个带安装孔的固定支脚，支脚的孔位间距按照工业标准安装轨的尺寸设计，既可以通过膨胀螺丝直接固定在混凝土基础、

　　设备机架立面，也可以适配标准C型安装导轨做卡装固定，安装孔做了沉头设计，固定螺丝的头部不会突出壳体底面，保证安装后壳体和安装面完全贴合，不会出现长期震动导致的固定松动。壳体内部的腔体预留了足够的接线空间，能够容纳4组以上的接线端子排，同时预留了屏蔽层接地柱的安装位，现场接线时可以将所有线缆的屏蔽层统一接在接地柱上，避免工业现场的电磁干扰对传感信号造成影响，腔体内部还做了多条加强筋，既可以提升壳体的整体结构强度，避免安装时拧紧螺丝导致壳体变形，也可以作为端子排的辅助定位结构，不需要额外做定位柱就能快速确定端子排的安装位置。设计时还考虑了现场维护的便利性，上下壳体的连接采用内六角螺丝固定，螺丝孔位做了均匀分布，

　　拆卸时只需要拧开四个角的固定螺丝就能打开上盖，不需要拆除外部连接的线缆，日常维护检查线路时操作效率更高；壳体上盖表面做了磨砂防滑纹理，既可以避免现场操作时留下指纹划痕，也能在表面印刷型号标识时提升油墨的附着力，长期户外使用不会出现标识脱落的问题。从外形尺寸的控制来看，整体壳体的长宽高比例经过多轮优化，在满足内部接线空间需求的前提下尽可能压缩了整体体积，不会在现场占用过多的安装空间，壳体的边角都做了R5的圆角过渡，既可以避免尖锐边角划伤施工人员，也能减少应力集中，提升壳体在低温环境下的抗冲击性能，不会因为冬季低温磕碰出现壳体碎裂的问题。在建模过程中，所有的配合面都做了公差匹配设计，上下壳体的合模间隙控制在0.1mm以内，格兰头安装孔、D-sub接口安装位的尺寸都按照工业连接器的标准尺寸做了适配，实际生产开模时不需要额外调整尺寸就能直接和市售的标准配件匹配，大幅降低了配套采购的成本，也方便后期维护时更换损坏的接口配件。
