机加工工位辅助定位工装结构设计

项目分类:工装 发布时间:2022-03-03 ID:574450
  • 机加工工位辅助定位工装结构设计
  • 机加工工位辅助定位工装结构设计
  • 机加工工位辅助定位工装结构设计
  • 机加工工位辅助定位工装结构设计
  • 机加工工位辅助定位工装结构设计
  • 机加工工位辅助定位工装结构设计
  • 机加工工位辅助定位工装结构设计

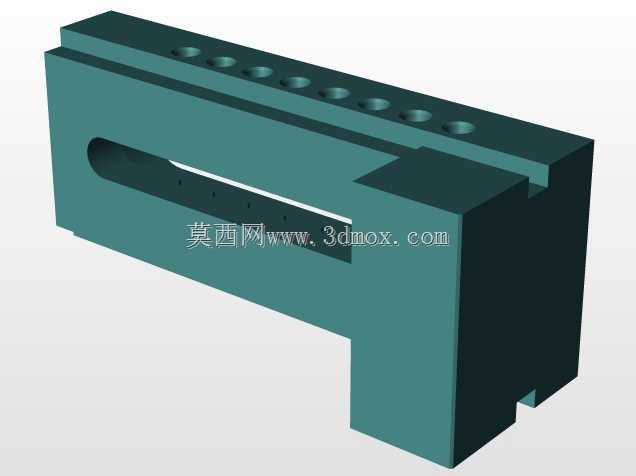

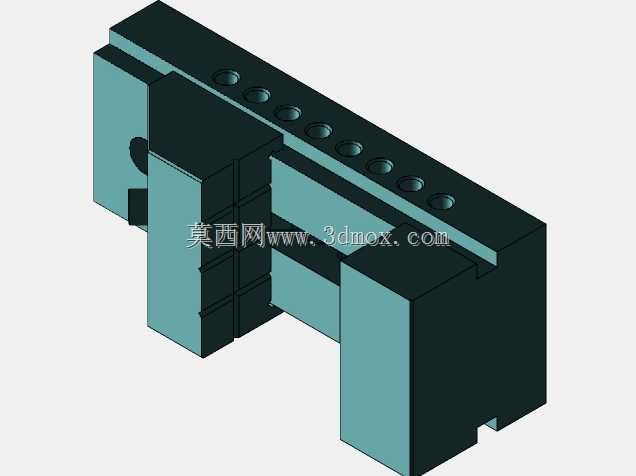

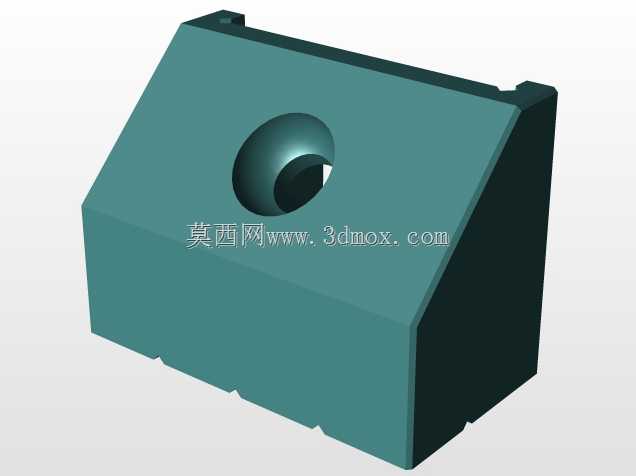

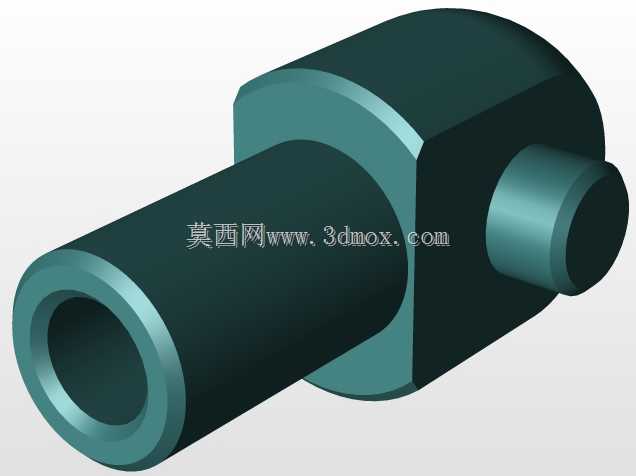

  滑动支撑块与基座之间采用间隙配合的导轨式连接,滑动过程中无明显卡滞,同时配合面的公差控制在H7/g6的区间,既保证滑动顺畅,又不会出现过大的配合间隙导致支撑刚性不足。工装的支撑接触面做了等高处理,两个突出的支撑块端面与基座的基准面保持严格的垂直度与平面度要求,平面度公差控制在0.02mm以内,垂直度公差控制在0.015mm/100mm以内,避免因为支撑面的形位公差偏差导致工件装夹倾斜,最终影响加工尺寸精度。从安装边界来看,这个工装的基座底部为平整的安装面,可直接通过T型螺栓固定在机床工作台上,基座的整体宽度控制在120mm区间,长度方向根据定位孔的排布总长度在220mm左右,支撑块的突出高度为60mm,不会占用过多的工作台面空间,在中小批量精密机加工的工位布局里,这类定位工装的使用场景非常明确,主要适配立式加工中心、数控铣床的工位侧边装夹需求,用来给待加工的长条类、块类工件提供侧向基准支撑,替代传统的压板叠加垫铁的繁琐装夹方式,能有效缩短单件装夹的辅助时间,尤其适合多品种小批量的柔性生产场景,不需要针对每款工件定制专属夹具,通过自身的结构调整就能适配一定尺寸范围内的工件装夹需求。从结构设计逻辑来看,这个工装采用了分体嵌套式的结构设计,主体分为固定基座与滑动支撑块两个核心部分,固定基座上开设的一排等距定位孔,是用来配合定位销实现滑动支撑块的位置锁定,孔间距按照常用的工件装夹尺寸梯度设置,能覆盖常规小型机加工工件的侧向支撑宽度需求,

  同时也不会和机床的主轴行程产生干涉,在安装时只需要将基座的侧边靠紧工作台的基准槽定位,再锁紧固定螺栓即可完成安装,不需要复杂的找正流程,首次安装找正后后续重复拆装的定位精度可以保持在0.03mm以内,能满足常规机加工的装夹精度要求。在实际使用过程中,这个工装可以配合台虎钳或者其他主夹紧机构使用,当加工较长的工件时,台虎钳夹紧工件的一端,这个工装支撑在工件的悬空端下方或者侧边,防止工件在切削力的作用下产生振颤或者变形,尤其是在铣削工件的侧面或者顶面时,侧向的支撑能有效抵消铣刀带来的径向切削力,提升加工过程的稳定性,减少工件让刀导致的尺寸超差问题。工装的材质选用45号钢调制处理,整体硬度达到HB220-250,

  支撑接触面做了局部淬火处理,硬度达到HRC40-45,避免长期使用后接触面被工件压出凹痕影响定位精度,同时整体做了发黑处理,提升防锈能力,适合车间的复杂生产环境使用。结构设计上没有多余的冗余部件,所有的棱边都做了C2的倒角处理,避免操作人员在装夹调整时被锐边划伤,滑动支撑块的调节不需要额外的专用工具,只需要拔出定位销,滑动到对应位置后插入定位销即可完成位置调整,操作门槛低,一线操作人员不需要专门培训就能快速上手。在设计建模过程中,需要重点关注配合面的公差分配,尤其是滑动连接面的尺寸公差,如果配合间隙过小,车间内的切削液和铁屑进入配合间隙后很容易导致滑动块卡滞,如果间隙过大,支撑时会产生晃动,无法起到稳定支撑的作用,

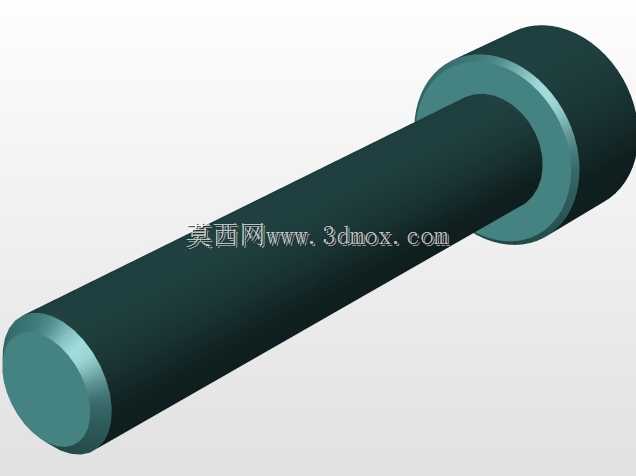

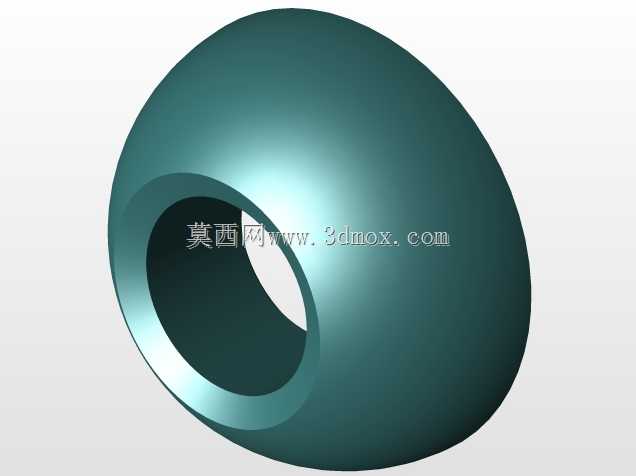

  因此在配合面的位置还设计了简单的防尘结构,在滑动槽的两端加装了挡屑片,阻挡铁屑和切削液进入滑动配合面,减少日常维护的工作量。另外,基座上的定位孔采用了铰孔加工,保证孔的圆柱度和位置精度,定位销选用标准的圆柱销,和定位孔的配合为过渡配合,锁定后不会出现松动偏移,支撑块上对应定位销的孔也做了铰制处理,保证定位销插入后支撑块无窜动。这类工装虽然不属于机床的核心功能部件,但在实际生产中是提升装夹效率、保证加工稳定性的重要辅具,很多车间在进行工艺布局时都会配置多套不同规格的这类定位工装,搭配不同的夹具使用,覆盖不同尺寸工件的装夹需求,相比定制化的专用夹具,这类通用可调工装的成本更低,适配性更强,能有效降低生产中的工装投入成本,同时减少工装存放占用的车间空间。
