机加工用螺杆压紧式V型夹持组件

　　在常规轴类、套类回转零件的铣削、钻削、划线检测工序里，这类V型夹持组件是车间工位上出镜率极高的工装，和台虎钳的通用夹持逻辑不同，它的定位基准完全依托V型槽的对称斜面实现，能让不同直径的圆柱类工件自动对中，省去了反复找正同轴度的辅助时间，尤其适合小批量多规格的轴件加工场景，比如在普通钻床上给销轴打径向定位孔、在铣床上加工轴件的扁位，或是计量室里配合百分表检测轴类零件的圆跳动，都能靠这套组件快速完成装夹固定。

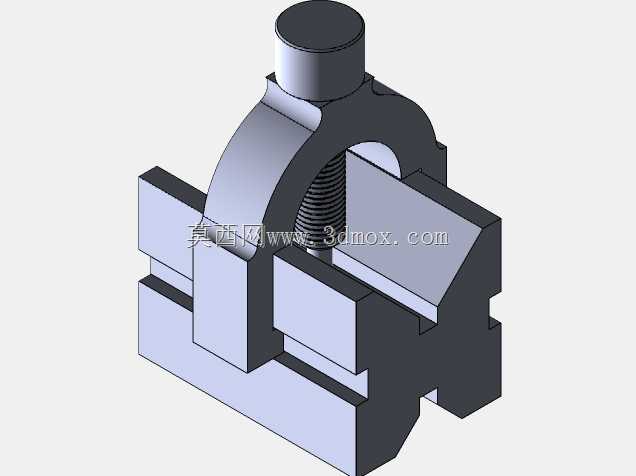

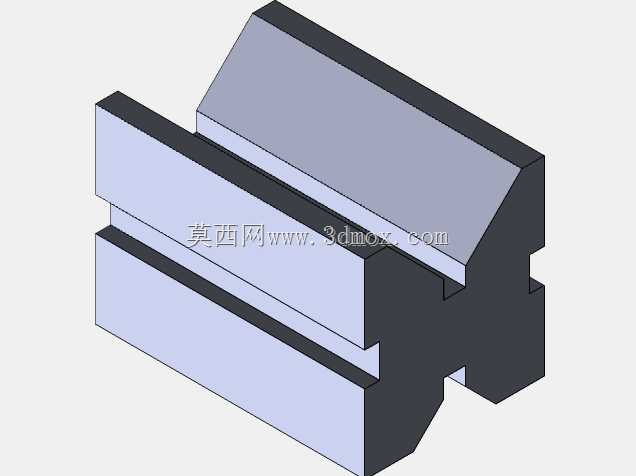

　　从结构功能来看，整套组件分为V型基座、拱形压架、压紧螺杆三个核心部分，V型基座的底部做了和标准机床T型槽匹配的定位凸台，安装时可以直接嵌入铣床、钻床工作台的T型槽内，不需要额外做转接板适配，凸台的宽度公差按h7级控制，和T型槽的配合间隙控制在0.02mm以内，避免装夹后组件出现窜动影响加工精度。V型槽的夹角采用行业通用的90度设计，这个角度的夹持稳定性和对中范围平衡度最好，既能夹持小直径的细长轴，也能适配大直径的短套类零件，V型槽的两个斜面做了表面淬火处理，硬度达到HRC45-50，长期装夹带氧化皮的毛坯件也不会出现压痕凹陷，保证定位基准的精度持久性。

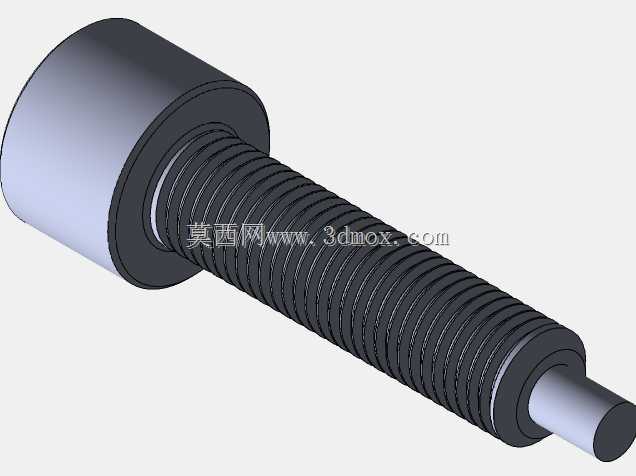

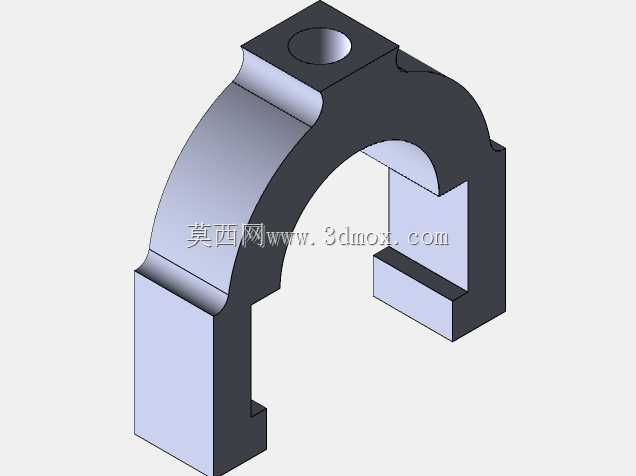

　　拱形压架跨装在V型基座的两侧导向槽内，两侧的导向面和基座槽的配合采用小间隙滑配，压紧过程中压架不会出现偏摆，避免压杆对工件施加侧向力导致工件移位。顶部的压紧螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，压紧时不会出现螺纹滑牙的问题，螺杆底部和工件接触的位置做了圆弧压头，压头和螺杆之间采用活动连接，压紧时压头可以自适应工件的外圆表面，不会因为硬接触压伤工件的已加工表面，螺杆顶部的滚花头设计，在小夹紧力需求的场景下，操作人员可以直接用手拧紧完成装夹，需要大夹紧力进行重切削时，也可以用扳手加力杆辅助拧紧，适配不同的加工负载需求。

　　设计这套组件的时候，首先要考虑的是夹持范围和安装边界的匹配，V型基座的整体长度控制在120mm，宽度80mm，总高度在压紧螺杆完全收回时为95mm，这个尺寸可以适配大多数中小型台式钻床、立式铣床的工作台安装空间，不会因为组件体积过大占用过多工位面积，也不会因为尺寸过小导致夹持行程不足。V型槽的开口宽度设计为60mm，算上螺杆的下压行程，最大可以夹持直径70mm的圆柱工件，最小可以夹持直径5mm的细长轴，覆盖了常规车间里80%以上的回转类小零件装夹需求。

　　在实际使用中，这套组件和普通压板的区别在于，它不需要每次装夹都调整压板的位置和支撑高度，只要把工件放在V型槽内，拧紧顶部的螺杆就能完成装夹，对中精度可以稳定控制在0.01mm以内，对于需要保证轴上特征同轴度、对称度的加工场景，能有效降低装夹带来的形位公差超差风险。比如在加工液压阀类零件的阀芯外圆油槽时，用这套组件装夹，只要一次装夹就能完成多个油槽的铣削，不需要反复找正工件的中心位置，加工效率比用普通压板装夹提升40%以上。另外在检测工序中，把这套组件固定在检测平台上，配合杠杆百分表可以快速检测轴类零件的径向圆跳动、端面全跳动，V型面的定位基准稳定，检测数据的重复性远高于用V型铁配合压板的零散装夹方式。

　　结构细节上，V型基座的两侧导向槽做了排屑缺口，加工过程中产生的铁屑、切削液可以顺着缺口排出，不会积存在导向槽内导致压架滑动卡滞，日常维护只需要定期给螺杆螺纹和导向面加注少量润滑油即可，没有复杂的易损零件，使用寿命远高于普通的焊接式工装。压紧螺杆的行程设计为50mm，在这个行程范围内，压架始终保持和基座导向面的充分接触，不会因为螺杆伸出过长导致压架倾斜，保证压紧力始终垂直向下作用在工件的中心线上，避免工件受侧向力出现翘起移位的问题。
