2000磅绞车配套滚轮式导缆构件

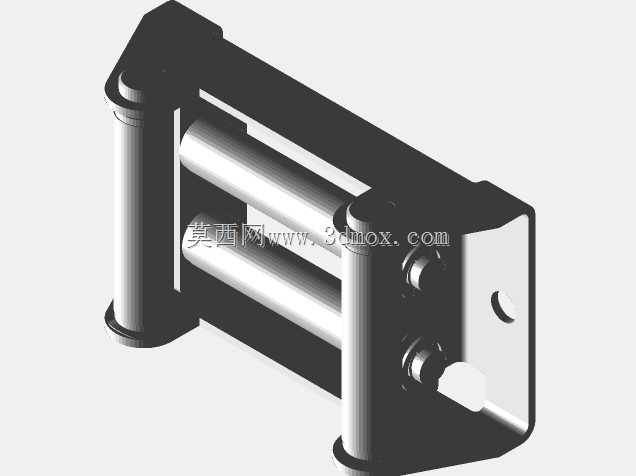

　　在起重牵引、船舶系泊、越野救援、工程吊装这类涉及绳缆收放的作业场景里，导缆构件的作用往往容易被初入行业的设计人员忽略——很多人觉得绞车只要卷筒容绳量够、牵引力达标就能满足使用，实际现场作业里，绳缆出绳角度偏差带来的偏磨、跳绳、卡滞问题，轻则磨断绳缆造成耗材损耗，重则带偏载荷引发安全事故，这款适配2000磅级绞车的滚轮导缆器，就是针对这类痛点完成结构设计的配套部件。从结构布局来看，这款导缆器采用双侧立式支撑板搭配横向多滚轮的排布方式，两侧支撑板采用带安装孔的板式结构，安装孔位的中心距、孔径尺寸完全匹配对应吨位绞车的前端安装面，不需要额外做转接支架就能直接固定在绞车出绳端的机架上，安装边界控制得非常紧凑，

　　不会额外占用绞车前端过多的装配空间，哪怕是安装空间局促的车载绞盘、小型起重卷扬场景也能适配。滚轮部分采用平行排布的光滑圆柱辊结构，辊体两端通过销轴与侧支撑板连接，辊面做了低粗糙度的光滑处理，绳缆在辊面滑动时不会出现卡挂纤维、刮伤绳体的问题，多辊平行的布局可以覆盖左右一定角度范围内的出绳方向，不管是垂直方向偏角还是水平方向偏角的绳缆，都能通过辊面的转动顺滑导向，把绳缆与构件之间的滑动摩擦转化为滚轮的转动摩擦，大幅降低绳缆收放过程中的阻力，同时减少绳缆外层的磨损量，延长绳缆的实际使用寿命。设计过程中，侧支撑板的折弯结构做了加强处理，在2000磅额定牵引力的载荷下，不会出现支撑板外张变形导致滚轮销轴窜动的问题，

　　滚轮的销轴采用间隙配合的装配方式，预留了足够的润滑脂存储间隙，长期户外使用也不会出现滚轮卡滞不转的情况。实际作业场景里，这类导缆器的适配范围很广，除了配套小型电动绞车做绳缆导向之外，在小型船舶的系泊导缆点位、户外救援装备的绞盘配套、轻型起重设备的出绳端导向、甚至是农用牵引设备的绳索导向点位都能使用，它的结构没有复杂的传动部件，整体为金属构件焊接加装配的形式，抗冲击性能好，哪怕是作业中绳缆出现瞬间的冲击载荷，也不会出现结构开裂、构件变形的问题。从建模的细节来看，这款导缆器的所有安装配合面都做了公差预留，侧支撑板的安装孔位同轴度控制在装配允许的范围内，滚轮的圆柱度、辊面与销轴的同轴度都符合机械加工的常规精度要求，

　　不需要后期做过多的配合修整就能完成装配。很多现场使用反馈里，不带导缆器的绞车在斜向拉拽载荷时，绳缆会反复摩擦绞车机架的边角位置，往往几十次作业就会把绳缆磨出断丝，而加装这类滚轮导缆器之后，绳缆全程与光滑滚轮接触，哪怕是大角度斜拉，绳缆的磨损量也能降低七成以上，同时还能避免绳缆在卷筒上乱绳、跳绳的问题，因为导缆器的滚轮排布形成了一个规整的出绳通道，绳缆收放时会被约束在通道范围内，不会左右窜动偏离卷筒的绳槽。另外，这款导缆器的开口尺寸经过匹配设计，刚好能容纳对应规格的绳缆通过，不会出现绳缆脱开滚轮的情况，两侧的支撑板高出滚轮顶面一定距离，形成物理防护边界，避免作业中杂物卡入滚轮与支撑板的间隙里造成卡滞。在做三维结构设计的时候，需要重点关注几个配合位置的尺寸：一是侧支撑板上滚轮销轴孔的位置度，直接决定了几个滚轮是否平行，若孔位偏差会导致滚轮倾斜，绳缆收放时会出现跑偏磨侧架的问题；二是安装孔的位置尺寸必须和对应绞车的安装面完全匹配，否则现场安装时会出现孔位对不上无法装配的情况；三是滚轮之间的间隙控制，间隙过大会卡入绳缆的纤维，间隙过小会出现滚轮转动卡滞的问题，这个间隙值需要根据适配绳缆的直径做对应调整，这款适配2000磅绞车的导缆器，滚轮间隙控制在2mm左右，刚好适配常规直径的合成纤维缆与细钢丝绳。
