20毫米规格10芯圆形电连接器结构设计

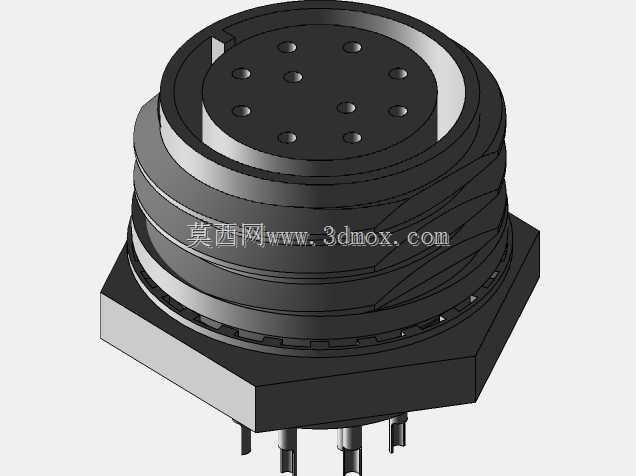

　　这款圆形多针电连接器，主体外径控制在20毫米区间，采用法兰式面板安装结构，底部带六角定位基座，适配工业设备面板的开孔安装需求，安装时可通过六角结构限制连接器本体跟转，降低装配时的对位难度。插芯端采用10针均匀圆周排布设计，插针伸出基座底部，适配PCB直插焊接或者导线压接后焊线的装配工艺，插针排布的节距经过校核，满足常规低压信号传输的电气间隙要求，避免相邻针脚之间出现信号串扰或者绝缘击穿问题。

　　从实际应用场景来看，这类连接器常被用在工业传感器的信号输出端、小型机电设备的控制信号转接、检测仪器的外接信号接口位置，比如光电接近开关的主体出线端、工业视觉相机的电源与信号集成接口、小型气动元件的信号反馈接线端，都能看到同规格连接器的应用。它的螺纹锁紧结构设计在主体外侧，配套对应的插头旋合后，可实现可靠的连接锁紧，在有轻度振动的工业设备运行场景下，不会因为设备振动出现接插件松脱、信号中断的问题，外层的多道密封圈槽结构，可在装配时嵌入对应规格的O型密封圈，实现面板安装位置的IP65级防尘防水，满足户外设备或者有切削液飞溅的机加工设备的接口防护需求。

　　设计过程中，首先明确了安装边界：面板开孔直径需匹配连接器主体的螺纹外径，六角基座的对边尺寸预留足够的扳手操作空间，底部插针的伸出长度控制在合理范围，既保证焊接时焊锡不会流到插针根部影响插合，也避免插针过长导致装配后与设备内部其他结构发生干涉。插芯端面的定位缺口设计，可实现插头与插座的唯一对位插合，避免插针错接导致的信号接反、电源短路问题，这一细节在多针信号连接器的设计中十分关键，尤其是10针的定义包含电源正负极、多路信号输入输出的场景下，防呆结构能大幅降低现场装配的出错概率。

　　主体的绝缘部分采用耐温工程塑料材质建模时预留了足够的壁厚，保证注塑成型时不会出现缩痕、缺料问题，同时金属外壳与绝缘插芯之间的配合公差经过合理设定，既保证装配时的压装便利性，也不会因为配合过松导致使用过程中插芯松动、插针移位。外侧的锁紧螺纹采用标准细牙螺纹，螺距小、自锁性能好，旋合过程中手感均匀，不会出现卡滞或者滑牙问题，螺纹尾部的退刀槽结构也做了合理设计，避免应力集中导致的螺纹根部断裂问题。

　　在设备选型适配时，需要注意该连接器的额定电流、耐压参数与实际传输的信号匹配，10针的排布可同时实现电源供电与多路数字信号、模拟信号的同步传输，减少设备面板上的接口数量，让设备外观更简洁，同时降低现场接线的工作量。底部的插针采用镀金处理的建模设定，可降低接触电阻，提升长期使用的抗氧化性能，保证信号传输的稳定性，即使在潮湿、有轻度腐蚀性气体的工业环境中，也能维持可靠的电气连接。法兰安装面的平面度在建模时做了严格控制，保证安装后密封圈能均匀受压，不会出现局部密封失效的问题，六角基座的厚度也经过强度校核，满足安装拧紧时的扭矩要求，不会因为拧紧力过大导致基座开裂。
