角式4英寸气动研磨工具结构设计

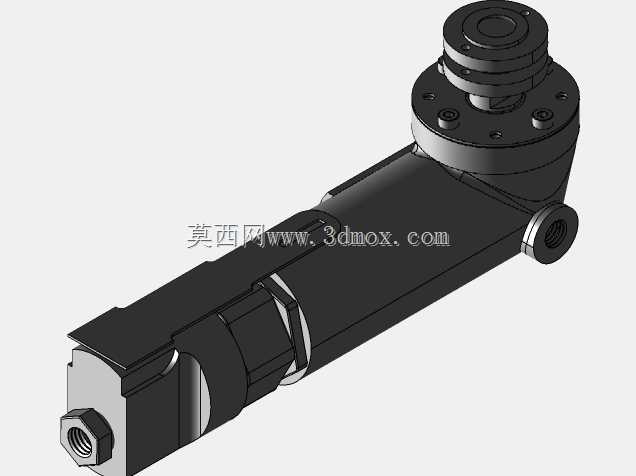

　　这款角式布局的4英寸气动研磨工具，在五金加工、模具修配、金属构件后处理场景中应用十分广泛，车间里的钣金去毛刺、焊缝余高打磨、铸件表面清砂、小型零件平面光整作业都能见到这类工具的身影，相比电动打磨设备，它依靠压缩空气驱动没有漏电风险，在潮湿的焊接工位、有防爆要求的涂装预处理车间适配性更强，长时间握持作业的机身发热控制也更有优势。从结构设计逻辑来看，整体采用偏心角式传动布局，驱动段与工作头呈固定夹角，作业时操作者握持机身可以更灵活地调整打磨角度，针对内角、焊缝拐角这类普通直柄工具难以触及的位置，能获得更好的操作可达性。机身主体采用分段式筒状结构，尾部设置压缩空气接入接口，接口处做了内螺纹结构适配常规气动快插接头，

　　进气段内置气路开关与流量调节结构，操作者扣压扳机即可控制气源通断，通过扳机行程还能微调进气量，匹配不同材质打磨所需的转速输出。机身内部集成气动马达组件，将压缩空气的压力能转化为旋转机械能，通过角向布置的锥齿轮传动副，将动力传递至前端的工作头安装位，工作头端面设置了法兰盘与锁紧螺栓结构，可适配4英寸直径的砂轮片、砂纸盘、抛光轮等不同作业附件，端面的多个沉头螺栓孔用于固定端盖，同时保证旋转部件的同轴度，避免高速旋转时出现过大的径向跳动影响打磨精度。设计过程中充分考虑了手持作业的人机工程需求，机身握持段做了等直径的圆柱造型，表面预留了防滑纹理的安装位，整体重心靠近握持位置，减少长时间悬臂作业的操作疲劳；传动段的壳体做了加强筋结构，

　　抵消齿轮传动带来的径向载荷，避免壳体受力变形影响齿轮啮合精度。安装边界方面，工作头旋转中心到机身尾部进气接口的整体长度控制在手持工具的常规适配范围，工作头最大外径适配4英寸磨片的安装尺寸，安装磨片后旋转外轮廓不会与机身结构产生干涉，机身侧方的排气口位置做了导向设计，将做功后的压缩空气向远离操作者手部的方向排出，避免排气直吹手部造成不适，同时也能减少排气带起的打磨粉尘朝向操作者飞溅。在实际选型适配中，这类工具可以匹配车间现有0.6-0.8MPa的常规压缩空气管路，不需要额外配置专用供电线路，针对钢结构制作、模具钳工、汽车维修等不同场景的打磨需求，只需要更换前端的作业附件即可完成粗磨、精磨、抛光等不同工序，结构上没有复杂的电控元件，

　　日常维护只需要定期加注气动润滑油、检查齿轮磨损情况即可，维护成本远低于同功率的电动打磨设备。从结构建模的细节来看，所有配合面都做了对应的公差预留，转动部件与固定壳体之间设置了密封结构，避免打磨产生的金属碎屑进入传动腔或者气路造成卡滞，连接位置的螺栓规格统一，减少日常拆装维护所需的工具种类，前端的磨片锁紧结构采用快拆设计，不需要专用工具即可完成磨片更换，缩短工序间的辅助作业时间。
