工业级翘板式电源通断控制开关

　　做设备电气布局的时候，翘板开关是绕不开的基础控制元件，小到桌面测试工装、台式实验仪器，大到工业控制柜的辅助回路、小型机电设备的主电源通断，都能看到这类开关的身影。和常见的按钮开关不同，翘板开关的操作面是绕支点摆动的翘板结构，操作时的施力方向和面板平行，不需要垂直按压，在设备侧面、倾斜操作面板上布置的时候，操作人员误触的概率更低，戴薄劳保手套操作的时候也能准确施力，不会出现按偏、卡滞的情况。

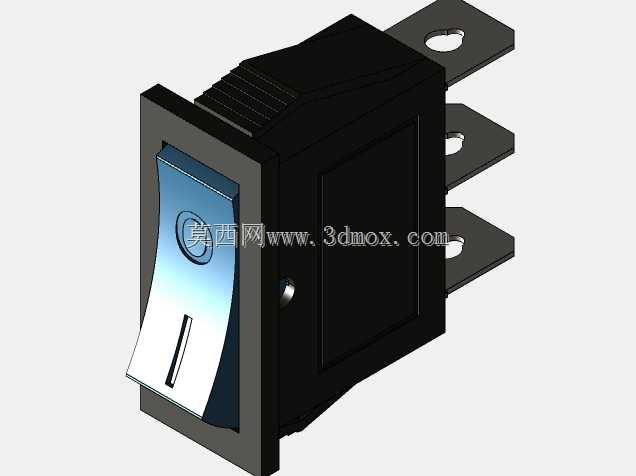

　　这次建模的这款翘板开关，采用的是三引脚接线结构，区别于普通两引脚的单路通断开关，三个引脚分别对应公共端、常开触点、常闭触点，可以实现单路双掷的电路切换功能，除了基础的电源通断，还能用来做两路信号的切换、小功率负载的工作模式切换，适配更多的电路设计场景。从结构设计来看，开关主体采用卡扣式面板安装结构，安装时只需要在设备面板上开出对应尺寸的矩形安装孔，将开关主体从面板正面推入，依靠壳体两侧的弹性卡扣就能卡紧在面板上，不需要额外的固定螺母或者螺丝，装配效率比螺纹紧固的船型开关更高，后期维护拆卸的时候，只需要从面板背面顶开卡扣就能取出，不会刮花面板表面的喷涂或者标识。

　　建模过程中特意还原了开关翘板的细节特征：翘板操作面做了渐变的防滑纹理，靠近支点的位置做了内凹的圆弧过渡，手指搭上去的时候能自然贴合指腹轮廓，操作反馈清晰，翘板摆动到行程端点的时候有明确的档位触感，不会出现虚位、晃荡的情况。开关尾部的三个接线引脚采用扁式插片结构，适配行业通用的6.3mm规格冷压端子，接线的时候不需要焊接，只需要将压好线的冷压端子直接插在引脚上就能完成接线，接触电阻小，大电流通过的时候发热更低，适合长期在低压配电回路中工作。

　　从安装边界来看，这款开关的面板突出高度控制在8mm以内，嵌入面板后的主体深度不到30mm，在空间紧凑的小型设备内部布置的时候，不会和内部的线束、PCB板、结构支架产生干涉，三个接线引脚的间距做了足够的电气间隙设计，相邻引脚之间的爬电距离满足低压电器的安全规范，即使在潮湿、多粉尘的工业现场使用，也不会出现引脚间拉弧、短路的问题。开关的壳体采用阻燃工程塑料材质，建模时还原了壳体表面的细微磨砂纹理，既可以提升外观质感，也能避免日常操作的时候留下指纹、划痕，翘板和壳体之间的配合间隙控制在0.3mm以内，既保证翘板摆动顺畅，也能阻挡日常的灰尘、飞溅的液体进入开关内部，提升器件的使用寿命。

　　在实际选型应用的时候，这类翘板开关通常用来控制10A以内的交流负载，或者24V直流的控制回路，在小型台式设备、测试仪器、机电控制柜、电动工具的电路设计中，这类开关的选型优先级很高，一方面是因为操作逻辑直观，翘板翘起和按下的位置分别对应通断状态，操作人员不需要额外识别标识就能判断电路状态，另一方面是这类开关的安装通用性强，开孔尺寸和行业通用规格完全兼容，替换不同品牌的同类型开关时不需要重新修改面板开孔，降低设备迭代的改造成本。建模的时候特意对安装卡扣的弹性变形量做了参数化设计，卡扣的最大变形量适配1-2.5mm厚度的面板，不管是薄的钣金面板，还是厚的塑料机壳，都能可靠卡紧，不会出现松动、脱落的问题。翘板内部的支点结构采用圆弧面接触设计，长期反复操作不会出现磨损松旷，操作力保持在合适的区间，既不会因为操作力太大导致操作费劲，也不会因为操作力太小容易被误碰触发。
