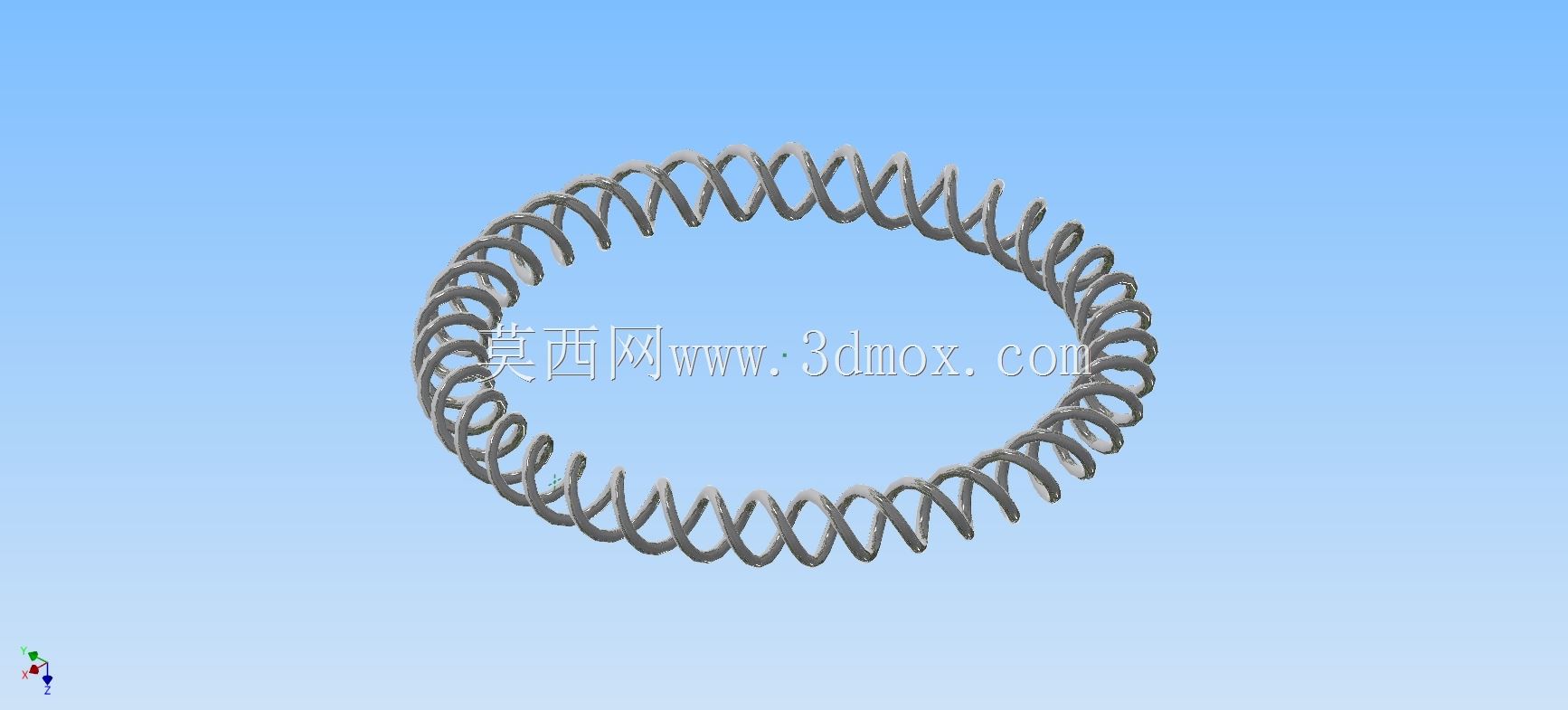

环形螺旋弹簧式传感弹性构件

　　做机械结构设计这么多年，接触过不少需要弹性反馈的传感配套构件，这类环形排布的螺旋弹性件，最常出现在需要周向均匀弹力反馈的传感检测场景里。很多人看到环形弹簧第一反应是普通复位弹簧，实则不然，这类构件的线径、螺距、环形中径的匹配度，直接决定了配套传感单元的检测精度。

　　先从实际应用场景说，这类环形螺旋弹性构件，常配套在压力传感、位移传感的周向反馈结构里，比如管道接口的压力检测模组、环形排布的触点传感单元、旋转构件的扭矩反馈传感组件里，都需要这类能提供周向均匀弹力的弹性件。和普通直列弹簧不同，它整体呈闭合环形，每一圈螺旋单元沿环形轨迹均匀排布，受力时能保证整圈的弹力输出一致性，不会出现单侧弹力偏差导致的传感检测数据偏移。

　　从功能特性来看，这类构件的核心作用是为传感单元提供稳定的弹性复位与预紧力，当外部载荷作用在传感端时，螺旋簧圈发生均匀形变，将受力位移传递给传感核心元件，外力撤除后能快速复位至初始环形状态，保证传感单元的重复检测精度。它的簧圈采用等螺距设计，线径均匀，整个环形构件的簧圈间隙保持一致，避免局部应力集中导致的形变不均，长期往复受力下也能保持稳定的弹力系数，不会出现过早的弹性衰减。

　　设计这类构件的时候，首先要确定的是环形整体的中径尺寸，这个尺寸必须和配套传感模组的安装腔体内径完全匹配，安装时要保证环形构件完全嵌入安装槽内，不能出现径向窜动的空间，否则受力时会出现环形偏移，直接影响传感检测的准确性。其次是簧圈的线径选择，线径大小直接决定了整体的弹力系数，要根据传感单元的检测量程来匹配，量程越大的传感场景，需要的线径越粗，对应的簧圈刚度越高，避免受力时形变量超出传感单元的检测行程。螺距的设计也要和形变量匹配，要保证最大检测载荷下，相邻簧圈不会出现并圈现象，否则会导致弹力曲线突变，造成传感数据失真。

　　安装边界方面，这类环形弹性构件的安装槽通常设计成与环形外径匹配的环形凹槽，凹槽的深度要略大于簧圈的自由高度，保证预紧安装后，簧圈不会突出安装平面，同时凹槽的侧壁要做光滑倒角处理，避免尖锐边角划伤簧圈表面，造成应力集中点，长期使用下出现断裂问题。安装时要注意不能强行拉扯簧圈改变环形直径，否则会导致簧圈的螺距分布不均，出现局部弹力偏差，正确的安装方式是沿环形径向均匀施力，将构件平稳压入安装槽内，保证整圈簧圈都完全落座在槽底。

　　在实际选型匹配时，还要考虑使用场景的环境因素，如果是在有腐蚀介质的传感检测场景，还要对应选择适配的材质，保证长期使用下不会出现锈蚀导致的弹力变化。另外这类构件的端面要做平整处理，保证和传感接触端面完全贴合，避免点接触导致的局部受力过大，影响形变的均匀性。很多新手设计这类配套弹性件的时候，容易忽略环形整体的圆度公差，要是圆度偏差过大，安装后会出现局部预紧力过大、局部预紧力不足的问题，直接导致传感单元的检测线性度变差，所以建模时要严格控制环形轨迹的圆度公差，同时保证每一段螺旋簧圈的参数完全一致，沿环形周向均匀分布。
