车载遮阳板固定连接夹结构设计

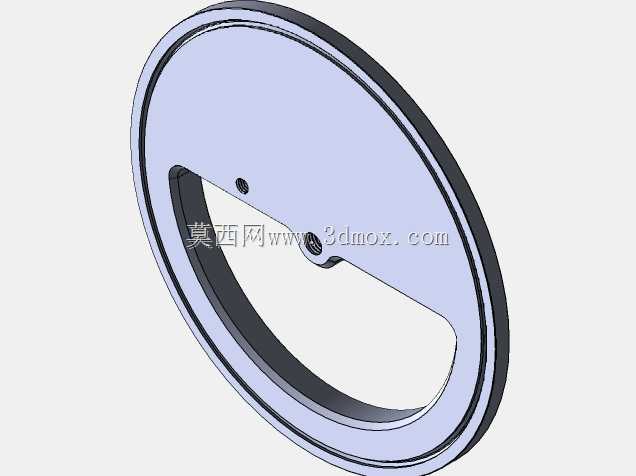

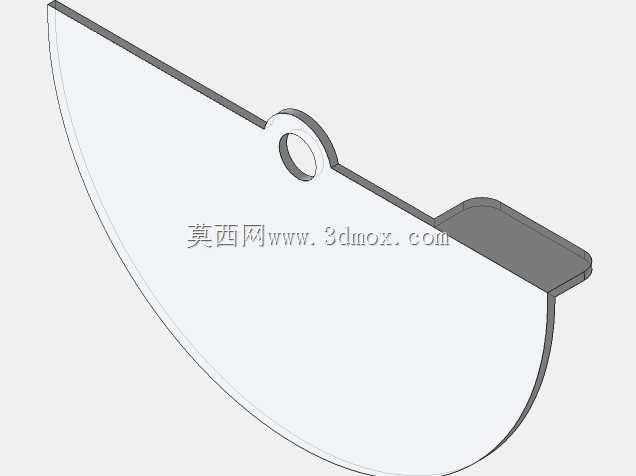

　　日常车载场景里，遮阳板是驾乘人员规避直射光线、提升行驶安全性的必备内饰部件，而遮阳板夹作为连接遮阳板本体与车顶安装基座的核心衔接零件，其结构合理性直接决定遮阳板的翻转顺畅度、固定可靠性与长期使用耐久性。这款遮阳板夹采用圆盘式主体结构设计，主体外缘做了等宽包边处理，既能够在安装时与遮阳板的圆形嵌合槽形成紧密配合，避免装配后出现径向窜动，也能在遮阳板反复翻转过程中分散接触面的应力，减少局部应力集中导致的塑胶件开裂问题。主体中部开设的长条形镂空槽是功能实现的核心结构，该槽位与车顶基座的转轴配合，既可以为遮阳板的上下翻转提供转动行程空间，也能通过槽边的限位凸台控制翻转角度，避免遮阳板翻转过度遮挡驾驶视线。镂空槽旁设置的小孔为定位销孔，

　　装配时定位销穿过该孔与遮阳板本体的定位柱配合，能够限制夹体与遮阳板之间的相对转动，保证翻转过程中夹体与遮阳板同步动作，不会出现相对滑移导致的翻转卡顿。夹体侧方伸出的短轴结构用于与车顶基座的安装卡扣配合，实现整个遮阳板总成的快装，装配时只需将短轴对准基座卡扣压入即可完成固定，无需额外螺丝紧固，能够有效提升整车内饰装配线的作业效率。从安装边界来看，这款夹体的圆盘外径适配主流A级、B级乘用车遮阳板的常规嵌合槽尺寸，包边厚度控制在2mm以内，装配后不会突出遮阳板表面影响内饰外观平整度；长条形镂空槽的宽度与常规6mm直径的车顶转轴匹配，槽的长度方向预留了15mm的转动行程，能够支持遮阳板0到120度的翻转角度调节，

　　满足不同驾乘人员的遮光角度需求。夹体的材质选用耐候性POM塑胶，这种材料具备优异的耐磨性与抗疲劳性能，能够承受遮阳板上万次翻转的摩擦损耗，同时在-40℃到85℃的车载环境温度区间内不会出现脆化、变形问题，保证整车全生命周期内的使用可靠性。设计过程中，针对夹体与转轴配合的摩擦面做了微圆弧过渡处理，减少转动过程中的接触阻力，让遮阳板翻转时手感平顺无卡顿；同时在夹体与遮阳板嵌合的接触面做了0.1mm的过盈量设计，既保证装配后夹体与遮阳板连接紧密不会松脱，又不会因为过盈量过大导致装配困难。考虑到车载内饰的NVH需求，夹体与金属转轴接触的部位预留了粘贴绒布的凹槽，装配时粘贴0.5mm厚的静音绒布，能够避免车辆行驶过程中塑胶与金属摩擦产生异响，

　　提升驾乘静谧性。在结构强度校核阶段，针对夹体最容易出现断裂的包边与主体连接位置做了圆角过渡处理，圆角半径设置为0.8mm，通过有限元分析验证，在15N·m的翻转扭矩作用下，该位置的最大应力远低于POM材料的屈服强度，不会出现断裂失效问题。这款夹体的结构设计兼顾了装配效率、使用可靠性与成本控制，没有多余的复杂结构，所有特征都服务于功能实现，既可以直接适配现有多数车型的遮阳板安装接口，也可以通过调整圆盘外径、镂空槽尺寸快速适配不同车型的定制化需求，对于车载内饰连接件的设计具备较高的参考价值。
