铸铁材质MS支撑固定支架结构设计

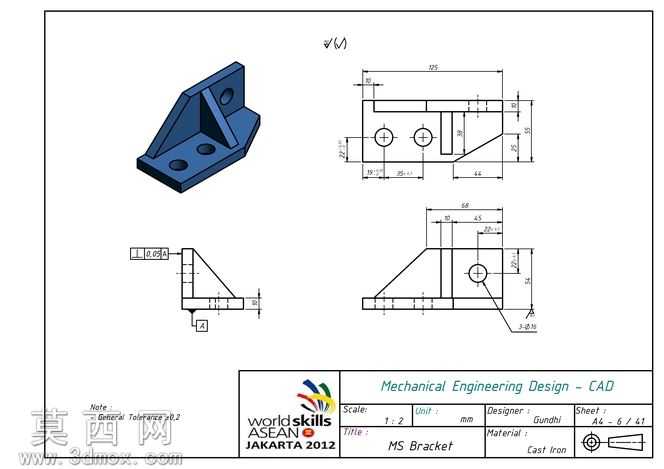

本作品为MS支架的三维参数化设计成果，建模阶段采用Autodesk Inventor软件完成全流程构建，首先依据二维工程图的尺寸标注，绘制支架底座的截面草图，通过拉伸命令生成底座基础实体，底座上预留两个同轴安装通孔，孔位尺寸严格匹配图纸标注的中心距与孔径公差要求，保证后续安装的适配性。随后构建三角加强筋结构，筋板分别连接底座与竖直安装面，通过放样与布尔合并命令将筋板与主体结构整合，筋板的厚度、倾斜角度完全参照工程图的形位公差要求，确保结构的力学支撑性能达标。竖直安装面部分同样通过草图拉伸生成，面上预留单个安装孔，孔位与底座孔位的相对位置经过精确约束，避免出现装配干涉问题。建模过程中对所有棱边添加了图纸要求的倒角与圆角特征，既消除了锐边的安全隐患，也还原了铸件的工艺特征。材质配置阶段选用铸铁材质，在软件材质库中调用对应铸铁的材质参数，调整表面粗糙度、漫反射颜色与金属光泽度，渲染后呈现出铸铁零件的哑光金属质感，表面的细微颗粒质感也通过纹理贴图进行还原，让三维模型的视觉效果与实际铸件高度一致。结构设计上采用三角支撑的经典力学结构，通过斜向筋板分散竖直安装面承受的载荷，避免支架在受力时出现变形断裂问题，底座的加宽设计也提升了支架安装后的稳定性，两个底座安装孔与单个立面安装孔的组合，可实现支架在平面与立面的双向固定，适配多种安装场景。设计过程中严格遵循机械制图的公差规范，对关键孔位的同轴度、安装面的平面度都添加了几何约束，保证模型导出工程图时可直接用于生产加工，整体建模流程逻辑清晰，特征树层级分明，后续可通过修改参数快速调整支架的尺寸规格，适配不同的载荷与安装需求。
