工业设备用矩形安装固定面板结构设计

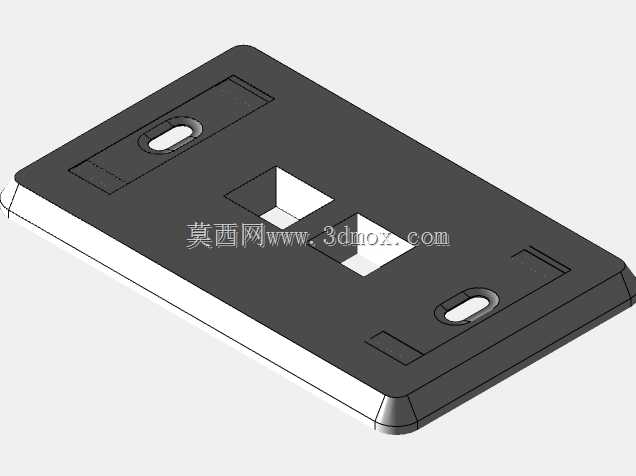

　　这款矩形安装固定面板，主要面向工业传感检测类设备的外露安装场景，常见于自动化产线的工位检测点位、设备外壳的功能模块预留位、智能仓储的货位状态检测端安装位置，用来承载嵌入式检测元件，同时兼顾安装面的平整度防护与元件定位功能。从实际使用需求出发，面板整体采用扁平矩形构型，边缘做了小半径倒角处理，避免安装作业时锐边划伤操作人员，也能减少安装过程中与周边钣金结构的磕碰干涉。面板上预留的两个腰型安装孔，是考虑到现场安装时的孔位公差补偿需求，不需要严格对齐预制螺孔的中心距，在腰型孔的行程范围内可以微调面板的固定位置，降低现场安装的对位难度，适配不同批次钣金机架的孔位加工误差，这一设计在非标自动化设备的配件设计中十分常用，

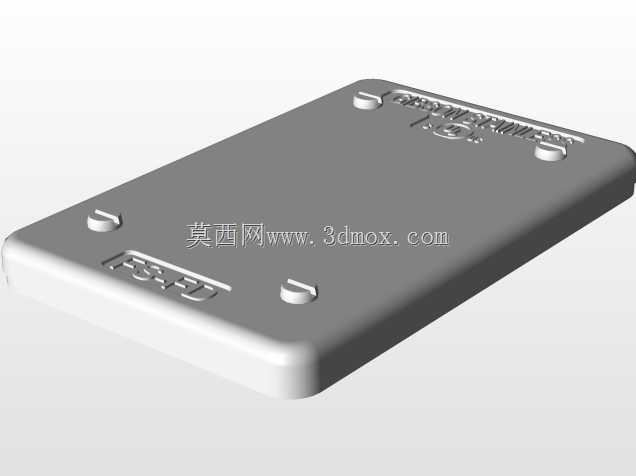

　　能大幅减少现场整改的工作量。面板中部的两个方形镂空槽，是为嵌入式检测元件预留的穿出与定位位置，槽体的尺寸与元件的外轮廓做了小间隙配合，单边间隙控制在0.1mm左右，既可以保证元件顺利嵌入，又能限制元件的横向窜动，避免设备运行过程中因振动导致元件偏移，影响检测精度。槽体周边的下沉式凸台结构，是用来贴合元件的定位台阶，安装时元件的台阶面抵靠在凸台上，可以控制元件的伸出高度，保证检测端面与被测物体的距离处于传感器的有效检测量程内，不需要额外加装调整垫片来校准高度。面板背面的四个小型矩形定位凸块，对应安装基座上的定位凹槽，安装时凸块先卡入凹槽完成预定位，再通过腰型孔穿入固定螺丝锁紧，整个安装过程不需要额外的手扶对位，单人即可完成装配作业，

　　提升产线组装的效率。面板的整体厚度控制在5mm，既保证了足够的结构刚性，在拧紧固定螺丝时不会发生翘曲变形，又不会占用过多的设备内部空间，适配厚度有限的设备壳体安装场景。材质选用上默认采用ABS工程塑料注塑成型，具备良好的绝缘性能与抗冲击韧性，在工业车间的常规温湿度环境下不会发生形变，也能避免金属面板可能带来的电磁干扰问题，影响传感元件的信号稳定性。如果是用于户外或者有油污、切削液飞溅的场景，也可以替换为尼龙或者金属材质，安装接口尺寸完全通用，不需要修改配套的基座结构。在设计建模过程中，优先保证安装基准面的平面度公差，整个安装贴合面的平面度控制在0.05mm以内，避免安装后面板与基座之间出现缝隙，导致粉尘、切削液渗入设备内部。

　　腰型孔的位置做了沉头处理，固定螺丝采用十字沉头螺丝，锁紧后螺丝头完全沉入面板表面，不会突出面板平面，避免刮蹭到过往的工件或者传输带。面板表面做了细磨砂纹理处理，不容易残留指纹与污渍，日常维护时用干布擦拭即可清理表面的灰尘，适合工业场景的长期使用。从安装边界来看，面板的整体外轮廓尺寸为120mm80mm，安装时需要在基座上预留至少125mm85mm的平面安装区域，两个腰型孔的中心距为90mm，适配M4规格的固定螺丝，方形镂空槽的中心距为40mm，适配外轮廓尺寸20mm*20mm的方形嵌入式传感元件。在实际选型应用中，这款面板可以配套光电传感器、接近开关、状态指示灯等多种嵌入式工业元件使用，不需要针对不同元件重新设计面板结构，只需要调整中部镂空槽的尺寸即可快速衍生出不同的型号，具备良好的结构通用性，能减少设计人员的重复建模工作量，也能降低配件的库存品类，方便生产现场的备件管理。
