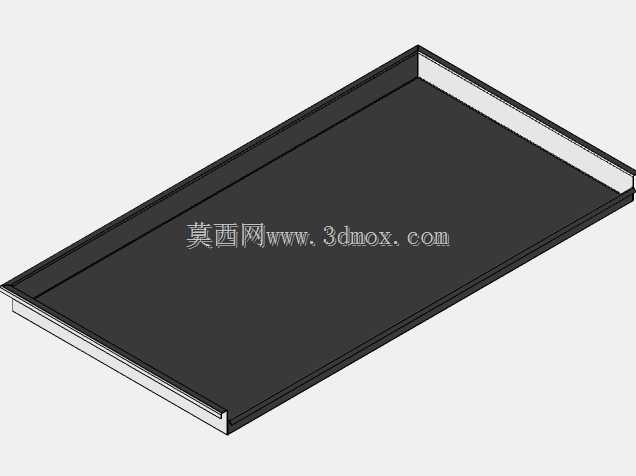

酒店客房用长方形金属接水托盘结构设计

　　日常做酒店配套五金结构设计时，这类浅边长方形托盘是客房、餐饮后勤区域使用率极高的承托构件，很多刚入行的建模人员容易把它做成简单的平板折边，忽略实际使用中的细节需求，最终打样出来的产品要么容易积液留污，要么边角剐蹭织物，要么堆叠存放时卡滞，反而给后期运维增加不少麻烦。

　　从实际应用场景来看，这类托盘的使用场景覆盖很广，客房区域可以放置在迷你吧台承托瓶装饮品、电热水壶，避免冷凝水、泼洒的液体直接浸泡台面造成饰面起鼓；餐饮后勤区可以用来临时转运杯具、小型餐具，承接清洗后残留的滴水；公共区域的茶水台也能放置这类托盘承托茶具，保持台面整洁。不同场景对托盘的承载要求有差异，客房场景单盘额定承载通常在5kg以内，主要承托饮品、小型电器，餐饮后勤场景承载要求更高，通常需要满足15kg以内的餐具堆叠承重，设计时需要根据使用场景调整板材厚度与折边加强结构。

　　设计这类托盘时，首先要确定安装与摆放边界，常规客房吧台的可用摆放深度在300mm到400mm之间，宽度在450mm到600mm之间，托盘的外形尺寸需要比摆放区域的内空尺寸小8-10mm，预留出手指抽拉的操作空间，避免托盘完全卡入台面凹槽后难以取出。折边高度是很关键的参数，折边过低的话，泼洒的液体容易从边缘溢出，失去接水的作用，折边过高则会导致取放托盘内物品时手腕被边缘硌压，长期使用体验差，常规场景下折边高度控制在20mm到25mm是比较合理的区间，既可以容纳约1.2L的泼洒液体不溢出，也不会对取物动作造成阻碍。

　　结构细节上，很多新手容易忽略折边的转角处理，直接做直角拼接的话，转角位置会存在拼接缝隙，长期接触液体容易藏污纳垢，甚至出现焊缝腐蚀生锈的问题，建模时需要将转角位置做一体化的折弯过渡，转角内R角控制在R3到R5之间，既方便钣金冲压加工，也能避免清洁死角。托盘的底部不能做成完全平整的大平面，因为加工过程中板材难免存在轻微的平面度误差，如果底部完全贴死台面，一旦台面存在轻微不平整，托盘就会出现放置不稳、滑动的问题，设计时需要在底部四个角位置做高度0.8mm到1mm的凸起支撑脚，让托盘底部和摆放台面之间留出微小的空气层，既可以抵消板材的平面度误差，也能避免托盘底部和台面之间形成水膜吸附，抽拉的时候更顺畅。

　　盘面的设计也有讲究，不能做成完全光滑的平面，因为光滑盘面一旦沾了水，放置在上面的玻璃杯、陶瓷杯很容易出现滑动移位，甚至滑落摔碎，建模时可以在盘面做间距15mm、深度0.3mm的细微防滑纹理，纹理方向顺着托盘的抽拉方向，既可以增加盘面摩擦力，也不会因为纹理过深导致清洁困难，擦拭的时候顺着纹理方向就能把残留的污渍、积水清理干净。折边的顶部需要做卷边处理，卷边直径控制在3mm左右，把板材的裁切毛边完全包裹在卷边内部，避免毛边外露划伤操作人员的手，同时卷边结构也能提升整个托盘的结构刚性，减少长尺寸托盘在满载情况下的中部下挠变形。

　　做三维建模的时候，需要提前考虑钣金加工的工艺余量，折边位置的折弯扣除要根据选用的板材厚度准确设置，比如选用1mm厚的304不锈钢板材时，90度折弯的扣除值设置为1.8mm，才能保证加工出来的成品外形尺寸和设计值一致。转角位置的拼接焊缝要设计在折边的外侧底部，不要设置在盘面或者折边的内侧接触液体的位置，避免焊缝长期接触液体出现腐蚀，同时外侧的焊缝打磨抛光也更方便，不会影响托盘内侧的美观度与易清洁性。另外还要考虑堆叠存放的需求，多个托盘叠放时，上层托盘的底部支撑脚要刚好卡入下层托盘的折边内侧，预留1mm的配合间隙，既可以保证堆叠时不会出现横向滑移，也不会因为间隙过小导致卡滞，取拿的时候难以分开。

　　从材料选型的角度，这类接触水、饮品的托盘优先选用304不锈钢板材，表面做拉丝处理，既不容易残留指纹，日常清洁也方便，抗腐蚀能力足以满足酒店场景的使用需求，不需要做额外的喷涂处理，避免涂层长期接触液体出现脱落。如果是用于放置高温物品的场景，比如承托电热水壶、刚消毒完的餐具，可以适当将板材厚度提升到1.2mm，提升高温下的结构稳定性，避免长期受热出现变形。

　　实际装配使用时，这类托盘不需要额外的固定件，直接摆放在对应的台面上即可，设计时需要保证托盘的四个支撑脚在同一个平面上，建模完成后可以通过软件的平面度分析功能校验四个支撑脚的共面度，误差控制在0.2mm以内，避免放置时出现晃动。如果是用于嵌入式安装的场景，比如嵌入到吧台台面内部的托盘，需要在托盘折边的外侧预留2mm的安装间隙，方便后期安装时打密封胶，避免液体从托盘和台面的缝隙渗入台面内部。

　　很多人觉得这类托盘结构简单，不需要花太多精力做细节设计，但实际上这类高频使用的五金构件，恰恰是这些细节决定了使用体验和使用寿命，比如折边的高度、转角的R角、底部的支撑脚、卷边的处理，每一个细节都对应着实际使用中的一个痛点，建模的时候把这些细节考虑到位，最终生产出来的产品才能在长期使用中减少问题，降低后期的维护更换成本。
